Miroir d’éclairage
Pour utiliser la lumière du jour comme
illumination (fig. 37).
Démonter le manchon d’éclairage (38.2) avec
une clef à six pans de 2,5 mm (1.2). (Les 3 vis de
fixations sont placées dans le manchon
d’éclairage).
Placer le miroir dans le pied du microscope.

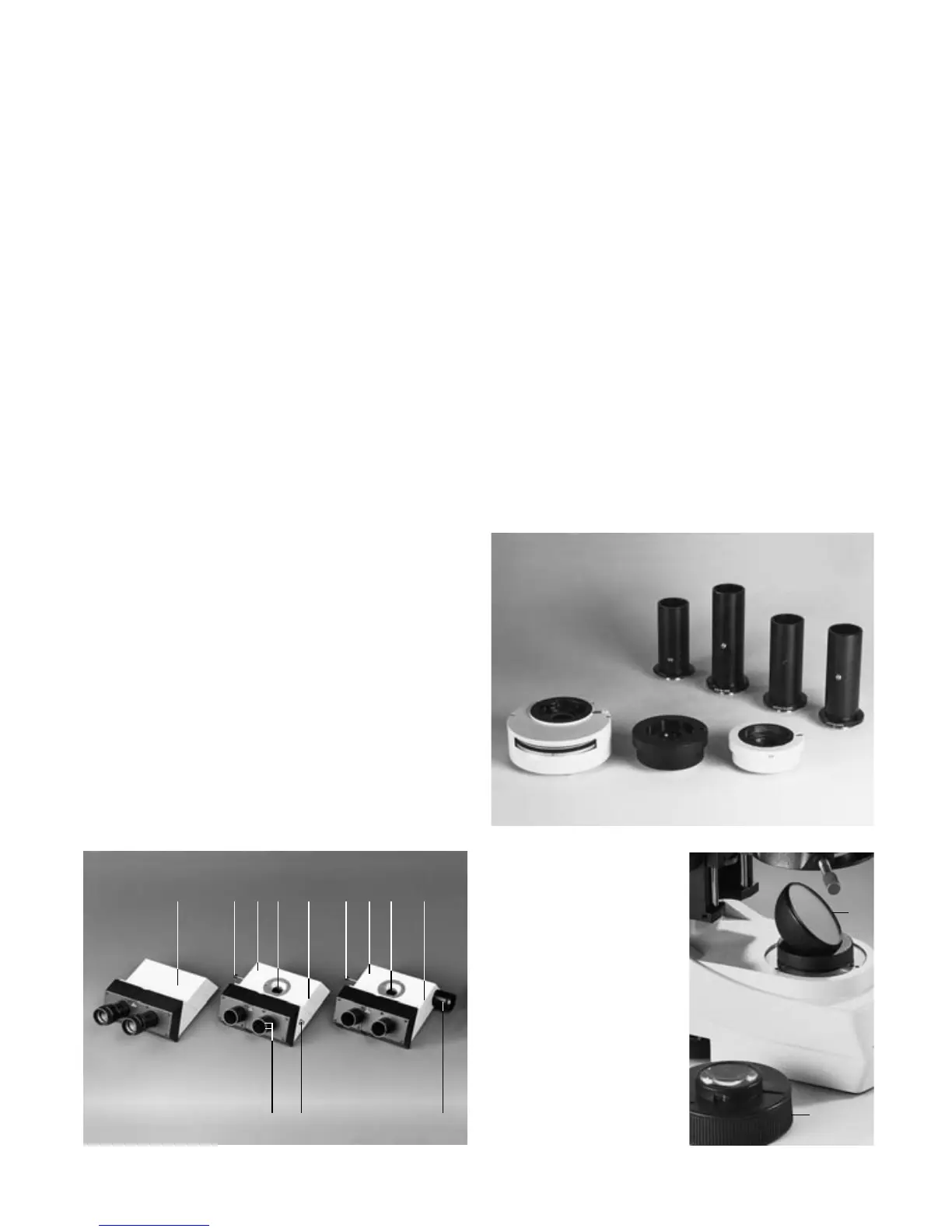

Fig. 36 Complément de la gamme de tubes
1 Changeur de grossissements (1x, 1.25x, 1.5x, 2x),
2 Adaptateur R/L pour les tubes DMR (fig. 37), 3 Module Ergo
L2/25 pour surélever le tube de 30 mm, 4 Adaptateur pour
oculaire photo sur le tube trinoculaire L
Fig. 37 Gamme des tubes DM R (Seulement avec adaptateur
36.2)
1 HC BSA 25: tube binoculaire avec compensation, 2 HC FSA
25 PR et HC FSA 25 P: tubes photos binoculaires avec (PR) et
sans (P) cadre collimaté, 3 HC FSA 25 PE: tubes photos
binoculaires avec sortie latérale, 4 Tirant de réglage pour
diviseur de faisceau, 5 Monture de réception pour manchons
photo, 6 Fixation pour manchons photo, 7 Engrenage pour
oculaire Pol, 8 Douille pour câble de commande du couvercle
noir (uniquement pour tube PR), 9 Sortie latérale pour
dispositif de projection, 10 Manchon photo HC FSA,
11 Manchon photo HC FSA avec 2 sorties (3 positons de
commutation)
Fig. 38 Miroir d’éclairage
1 Miroir orientable en X et Y
2 Support d’éclairage avec
alésages pour retirer les
3 vis fixations, démonté.
123
1 4 42 5 6
8 97
3 5 6
1
2
