18
Vorschaltgeräte*
Für die verschiedenen Lampentypen sind unter-
schiedliche Vorschaltgeräte, die zum Teil
länderspezifisch sind, erforderlich, s. gesonder-
te Anleitungen.
Achtung:
Anschluß erst nach Montage der Lampen,
→ S. 18 – 21, vornehmen. Einstellung der Netz-
spannung überprüfen und ggf. korrigieren
bzw. Vorschalttransformator, z. B. 110/230 V,
verwenden.
Ersatzlampen
Bestellnummern → S. 47.
Lampenhaus 106* und 107, Halogenglühlampe
Verbindung zur Stromversorgung lösen (exter-
nes Vorschaltgerät). Schraube am Verschluß-
deckel (17.1) lösen, Deckel abnehmen.
Kollektor nach vorn verstellen (17.4; 16.2, entfällt
bei LH 105/2 bzw. 107).
Defekte Lampe entfernen und neue Halogen-
glühlampe 12 V 100W g
erade in die Lampenfas-
sung einsetzen (16.1).
Achtung:
Schutzhülle der Lampe erst nach dem Einsetzen
entfernen! Fingerabdrücke unbedingt vermeiden
oder abwischen. Lampenhaus schließen (17.1).
Lampenhaus 106 z*, Halogenglühlampe
Verbindung zur Stromversorgung lösen (Stecker).
Befestigungsschrauben (18.4 und 18.9) mit
Kreuzschlitzschraubendreher lösen, Trenn-
stecker etwas aus der Buchse (18.11) ziehen und
Verschlußdeckel (18.1) hochklappen.
Befestigungsschrauben (18.10) an der Lampen-
fassung lösen und Lampenfassung (Abb. 19) her-
ausziehen. Defekte Lampe ggf. entfernen und
neue Halogenglühlampe 12 V 100W einstecken.
Achtung:
Schutzhülle erst nach dem Einstecken entfer-
nen! Fingerabdrücke vermeiden und ggf. unbe-
dingt abwischen.
!

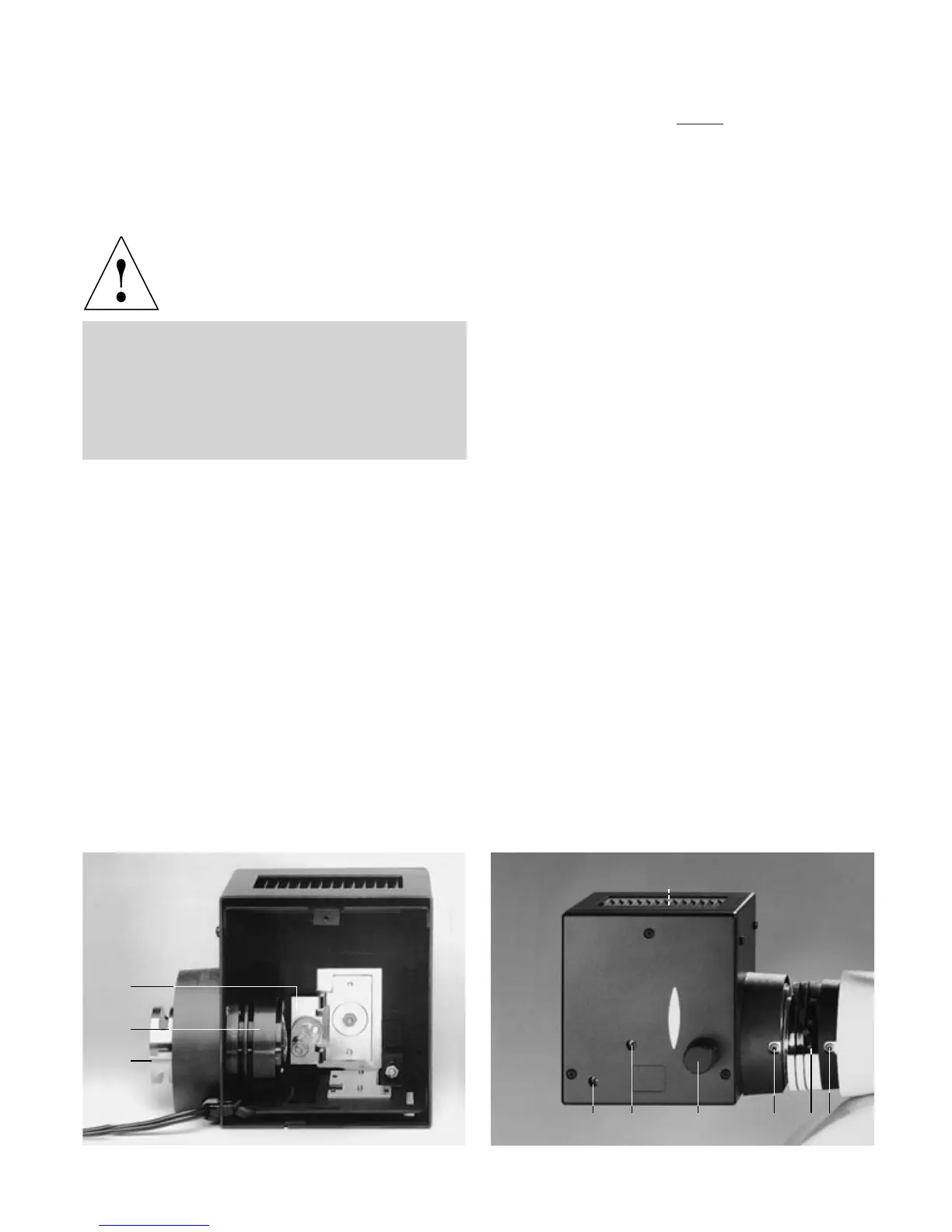

Abb. 16 Lampenhaus 106*, geöffnet
1 Fassung mit Halogenglühlampe 12 V 100 W, 2 Kollektor,
3 Streuscheibe
Abb. 17 Lampenhaus 106* und Filterhalter* für Filter Ø 50 mm)
1 Schraube zum Öffnen des Lampenhauses, 2, 3 x- und y-Zentrie-
rung der Lampe*, 4 Fokussierung Kollektor, 5, 7 Befestigungs-
schrauben, 8 Filterhalter (Zwischenstück) für Filter Ø 50 mm
!
1
423 5 6 7
1
2
3
