Achtung:
Bei evtl. Versand bewegliche Innenteile durch
Schaumstoff o. ä. schützen. Brenner demontieren.
Öffnen des Lampenhauses 106 z: Schrauben
(18.4) lösen, Trennstecker etwas aus der Buchse
(18.11) herausziehen und Deckel des Lampen-
hauses aufklappen.
Lampenfassung (Abb. 20) nach Lösung der
Sicherungsschrauben (18.10) herausziehen. Ver-
brauchten Brenner ggf. nach Lockern der
Klemmschrauben (20.1 und 20.3) ausbauen.
!
Achtung:
Brenner unter strikter Beachtung der oben
beschriebenen Sicherheitsmaßnahmen wie
folgt einsetzen:
Ggf. vorhandene Kunststoffschutzhülle (20.7)
vorerst nicht entfernen.

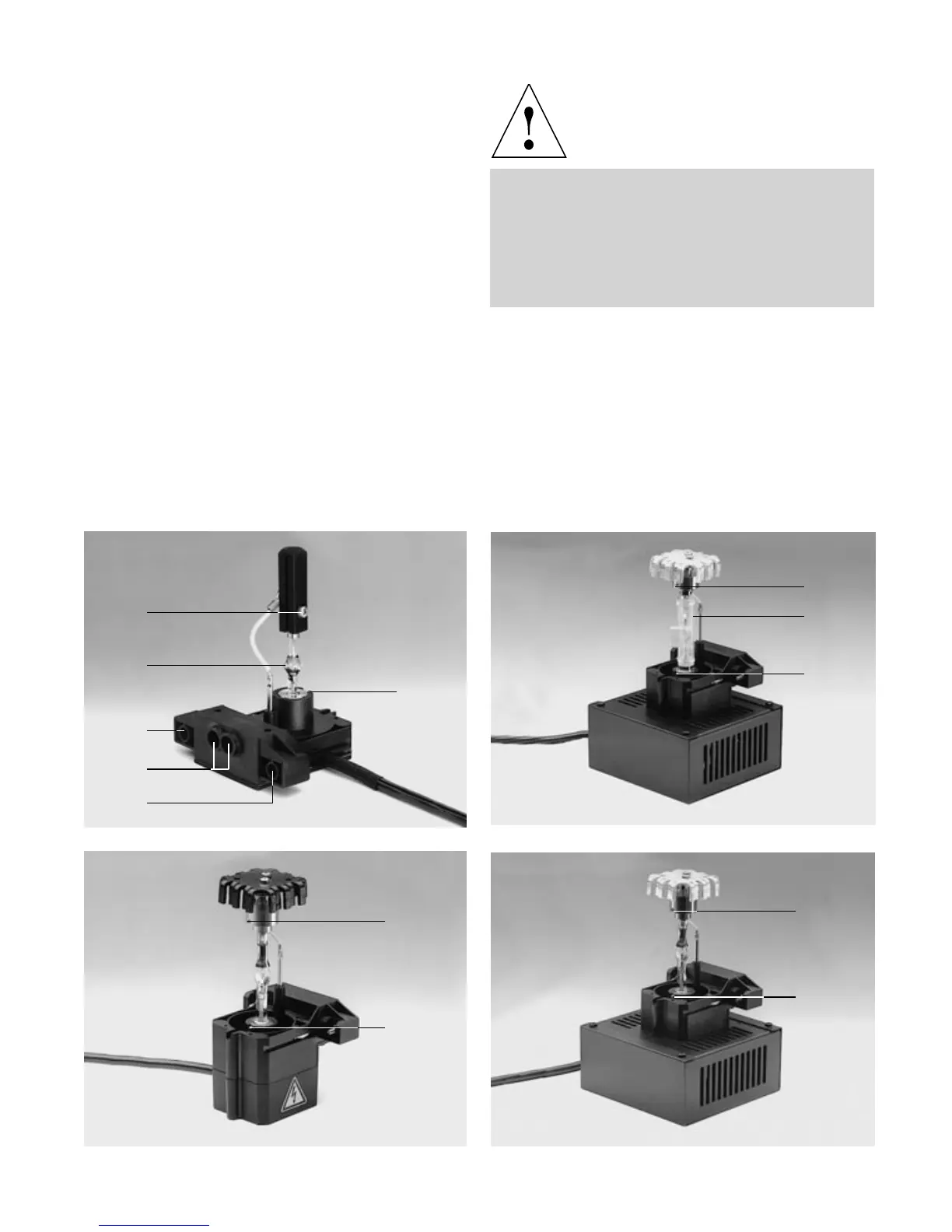

Abb. 20 Lampenfassungen für Gasentladungslampen*
1 Obere Klemmung, 2 Abschmelznippel des Brenners,
3 Untere Klemmung, 4, 6 Bohrungen für Befestigung der
Fassung, 5 Buchsen für Trennstecker, 7 Schutzhülle
Hg 50
1
2
3
4
5
6
Xe 75
1
3
7
1
3
Hg 100
1
3
Hg 100
Stab.
