Abb. 23

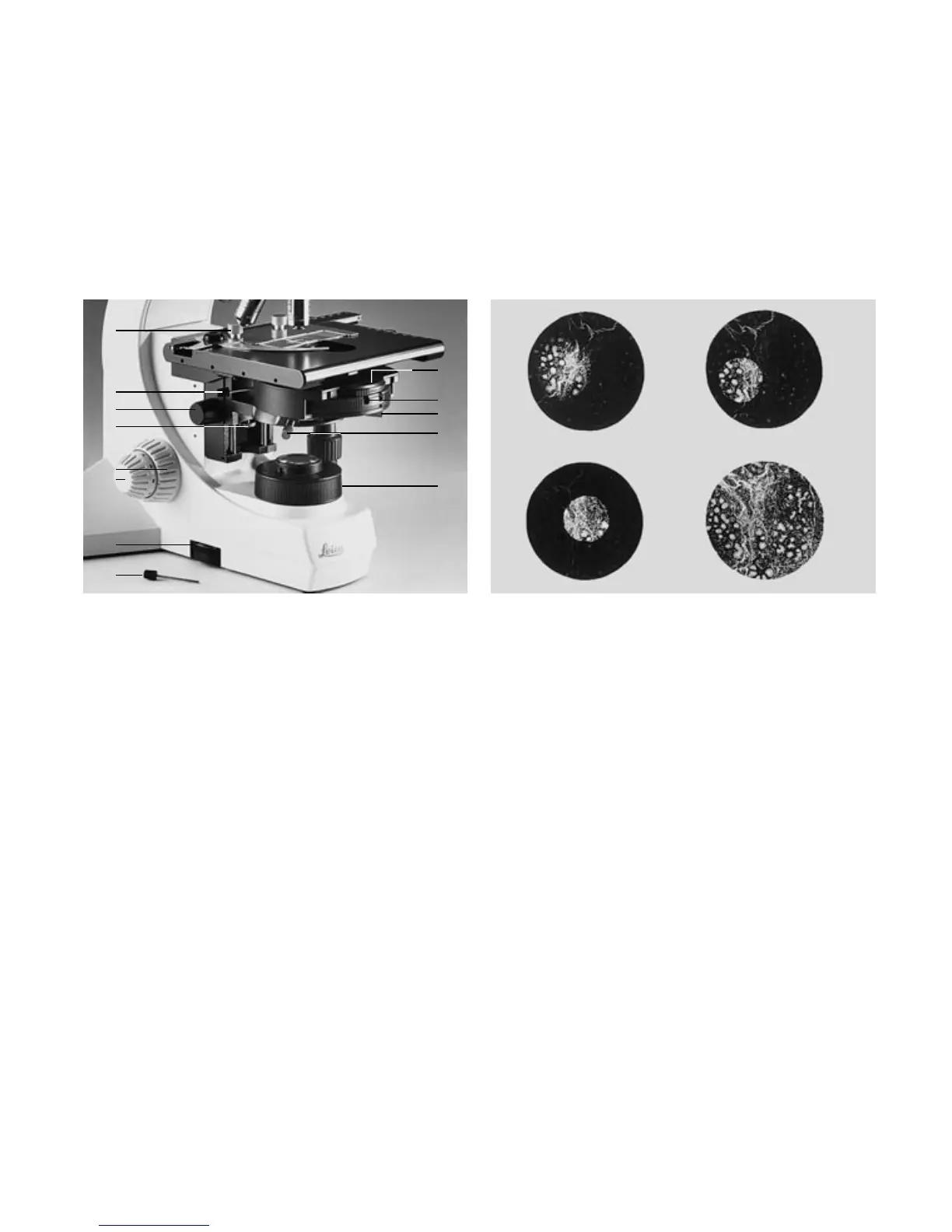

1 Objekthalter (Klemmschraube), 2 Zentrierschlüssel* für
Kondensorscheibe*, vgl. Abb. 9, 3 Kondensorhöhenver-
stellung, beidseitig bedienbar, 4 Verstellbarer Kondensor-
höhenanschlag, 5 Grob- und Feinfokussierung, 6 Regelung
der Lampenhelligkeit (Durchlicht); der Netzschalter mit
Kontrolleuchte befindet sich auf der rechten Seite des
Mikroskopfußes, 7 Aperturblende (vgl. Abb. 7), 8 Kondensor-
scheibe* für Kondensor UCL, 9 Kondensorzentrierung,
10 Leuchtfeldblende
Abb. 24 Köhlersche Beleuchtung
a Leuchtfeldblende nicht fokussiert, nicht zentriert,
b Leuchtfeldblende fokussiert, jedoch nicht zentriert,
c Leuchtfeldblende fokussiert und zentriert, Durchmesser je-
doch zu klein, d Leuchtfelddurchmesser = Sehfelddurch-
messer (Köhlersche Beleuchtung)
1
2
7
3
4
6
2
5
8
10
9
ab
cd
