Die Doppelgravur λ und λ/4 auf der Kondensor-
scheibe ist hier ohne Bedeutung (die Scheibe
kann wahlweise mit Lichtringen, λ- und λ/4-
Platten für Polarisation (9.6) oder der Linse 2.5x
(9.7) bestückt werden).
Aperturblende (23.7) unbedingt öffnen (= Pos. PH).
Einstellfernrohr
Einstellfernrohr* (25.1) anstelle eines Okulars in
den Beobachtungstubus einstecken. Klemmring
(25.3) etwas lockern und durch Verschieben der
Augenlinse auf die Ringstrukturen fokussieren.
Klemmring wieder anziehen. Entfällt bei Ausrü-
stung mit Lichtringschiebern (8.7).
Lichtringe zentrieren
Kondensor UCL/UCLP (7.1):
Beide Zentrierschlüssel (7.5; 8.3) auf der Rück-
seite des Kondensors (23.2; 9.3) einstecken und
verstellen, bis der dunkle Ring (PH = Phasenring
im Objektiv) deckungsgleich mit dem geringfü-
gig schmaleren hellen Ring (LR = Lichtring im
Kondensor) ist, → Abb. 26a – c.
Bildqualität des Phasenkontrastbildes kontrol-
lieren. Bei Verwendung des Einstellfernrohrs er-
folgt diese Prüfung monokular mit einem Okular.
Anschließend ist der Zentriervorgang für die
weiteren Objektiv-Lichtring-Kombinationen zu
wiederholen.
Kondensor CL/PH (7.4; 7.7): mit Lichtring-
schiebern (8.7). Eine Zentrierung ist nicht erfor-
derlich.

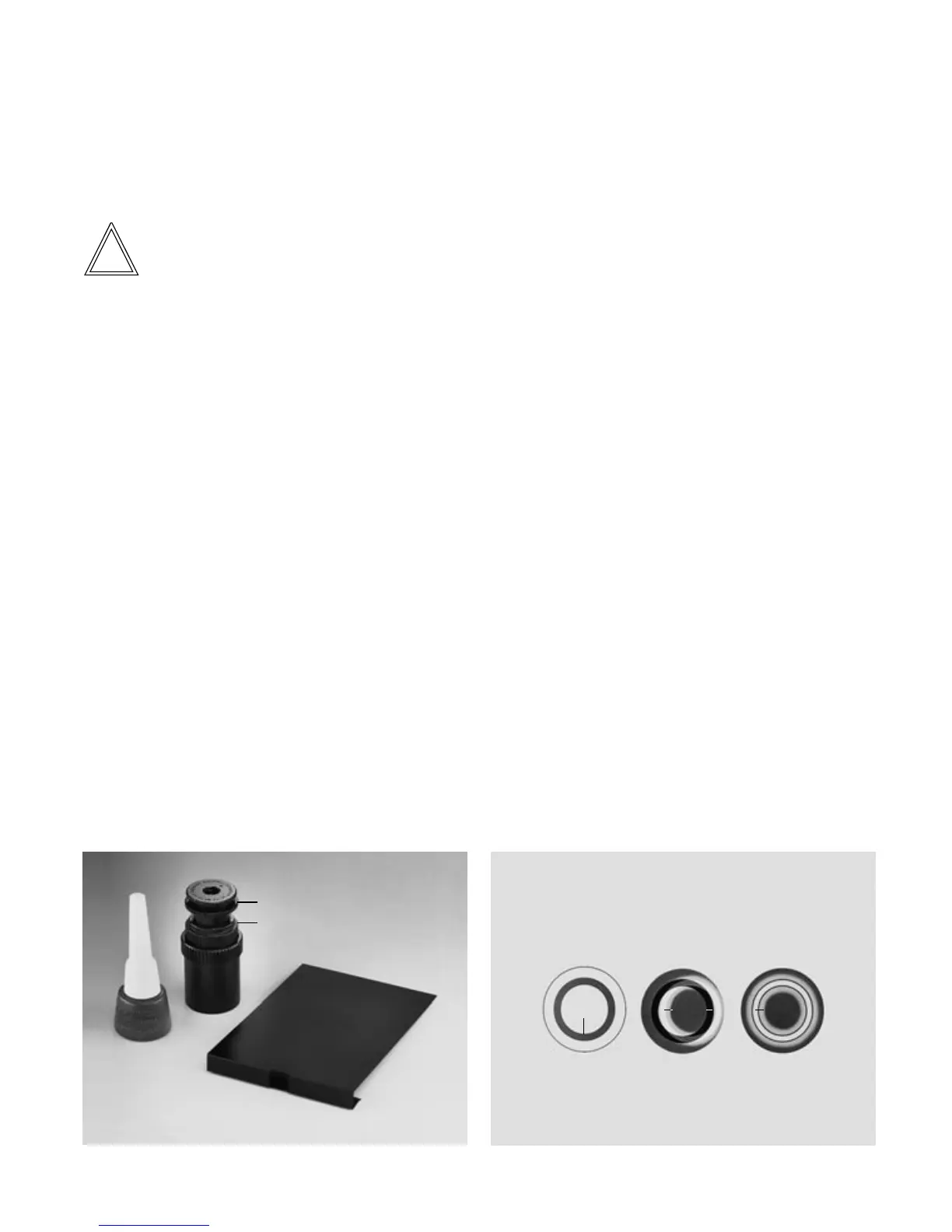

Abb. 25
1 Einstellfernrohr, 2 Verstellbare Augenlinse, 3 Klemmring
zur Fixierung der Fokuslage, 4 Immersionsöl, 5 Lichtfalle für
Fluoreszenz (Unterbrechung Durchlicht, → 31.11)
Abb. 26 Zentriervorgang Phasenkontrast, bei Beobachtung
mittels Einstellfernrohr
a Kondensor in Pos. Hellfeld (BF), PH = Lichtring im Objektiv,
b Kondensor in Pos. PH, Lichtring LR nicht zentriert, c Licht-
ring und Phasenring zentriert
4 1
2
3
5
abc
PH LR PH LR+PH
