10

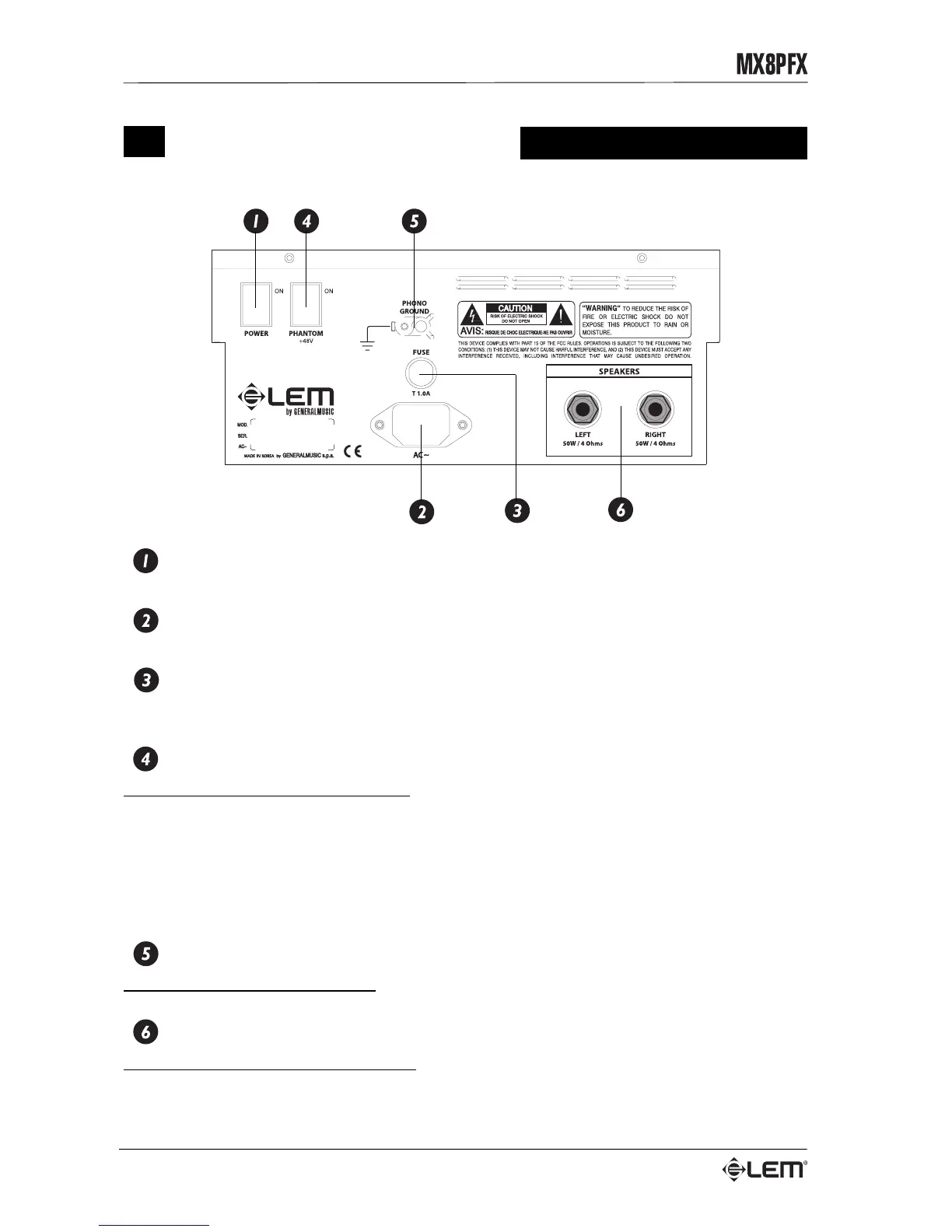

Pannello posteriore
Interruttore di accensione/spegnimento del mixer.
Presa per il cavo di alimentazione.
Alloggiamento fusibile principale
In caso di rottura del fusibile, sostituitelo sempre con uno dello stesso tipo e dello stesso valore.
+48V
Tasto di alimentazione phantom +48 Volt: fornisce un’alimentazione di +48 Volt a tutti gli ingressi MIC
(connettore XLR- F) dei canali di ingresso MONO per consentire l’utilizzo di microfoni a condensatore.
Quando attivate l’alimentazione PHANTOM assicuratevi di utilizzare SEMPRE per il collegamento dei
microfoni cavi con connettori XLR BILANCIATI, in modo da evitare danneggiamenti nel caso che vengano
utilizzati contemporaneamente sia microfoni a condensatore che microfoni convenzionali (dinamici).
Attivate l’alimentazione phantom solo dopo aver inserito il microfono sull’ingresso e solo con lo slider di
canale chiuso per evitare picchi di segnale in uscita.
PHONO GROUND
Connettore di massa per giradischi: collegate in questo punto il cavo di massa del giradischi.
POWERED OUTPUTS
Uscite amplificate dei MIX LEFT & RIGHT: collegate queste uscite alle casse acustiche.
Fate attenzione l’impedenza complessiva delle casse collegate non sia mai inferiore a 4 Ohms in quanto,
in questo, l’amplificatore potrebbe andare in protezione. Utilizzate solo “cavi di potenza” (cavi per casse
acustiche) e non “cavi segnale” (cavi schermati impiegati per strumenti e microfoni).
Pannello posteriore
