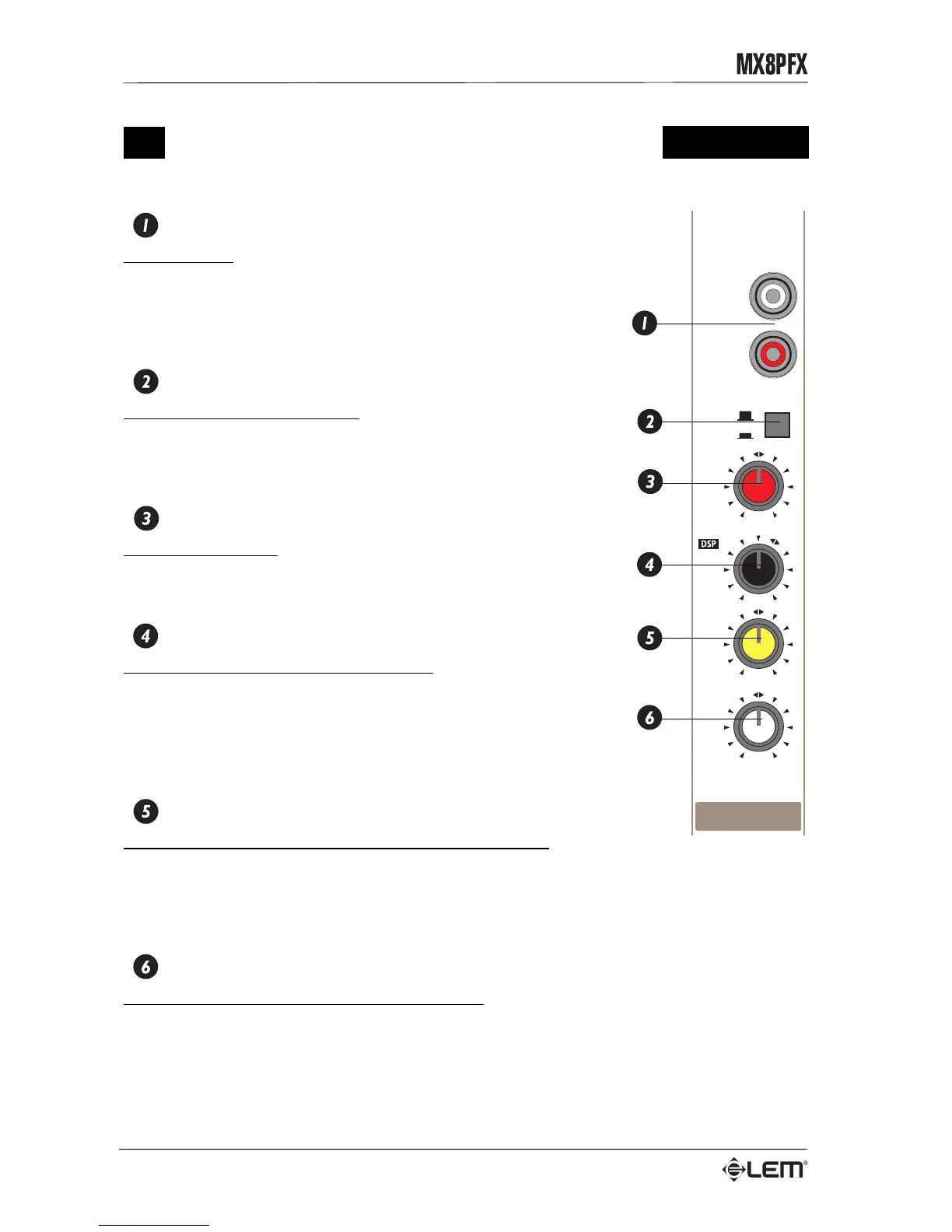

Canale di ingresso STEREO
Canale di ingresso STEREO
STEREO INPUT
Connettori RCA: ricevono il segnale STEREO di linea in ingresso.
A seconda della posizione del SELETTORE DI INGRESSO, è possibile
collegare segnali di linea provenienti da apparecchiature con uscita ad
alto livello (LINE) oppure segnali con equalizzazione RIIA provenienti
da giradischi (PHONO).
LINE/PHONO
Selettore di ingresso del canale: consente di selezionare il tipo di
segnale in ingresso e cioè:
• pulsante sollevato = segnale di linea;
• pulsante premuto = segnale phono.
GAIN
Controllo di guadagno: regola l'amplificazione del segnale proveniente
dall'esterno verso il canale e permette di determinare un suono
“presente” e prevenire la distorsione del segnale.
DSP / AUX
Controllo di livello della mandata DSP / AUX.
Invia il segnale contemporaneamente al DSP interno e all’uscita AUX
OUT, consentendo, eventualmente, anche l’utilizzo di un effetto esterno
La mandata DSP / AUX è posizionata POST–FADER e, quindi, preleva
il segnale dopo il controllo di livello del canale. Per questo motivo, è
riservata principalmente all’utilizzo di efffetti.
BAL
Controllo di bilanciamento del segnale sulle uscite principali.
Il controllo BAL effettua un bilanciamento tra i livelli di le due componenti LEFT e RIGHT del segnale
STEREO e agisce nel seguente modo:
• ruotando il BAL verso SINISTRA (LEFT) si ha una riduzione del livello del segnale RIGHT sul MIX RIGHT;
• ruotando il BAL verso DESTRA (RIGHT) si ha una riduzione del livello del segnale LEFT sul MIX LEFT.
LEVEL
Potenziometro per il controllo del livello del canale: regola il livello di ciascun canale verso le uscite
principali MIX L&R.
