LEM MX8PFX - Sezione MASTER

7

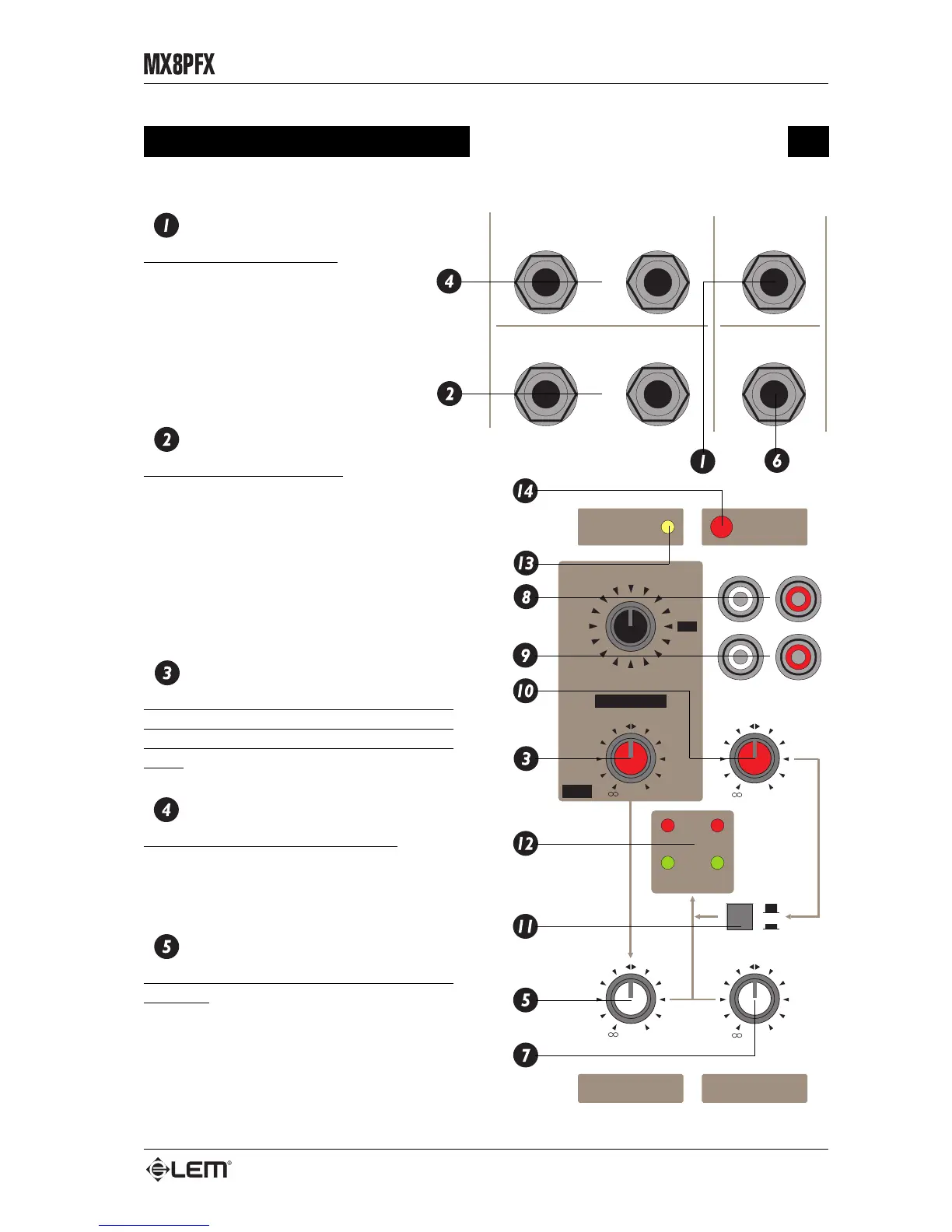

Sezione MASTER
Sezione MASTER
AUX OUT
Connettori JACK sbilanciati: questi
connettori inviano verso l’esterno la
somma dei segnali provenienti dalle
corrispondenti mandate DSP / AUX
dei canali di ingresso. La mandata
DSP / AUX è POST–FADER e,
quindi, prevista principalmente per
l’utilizzo di effetti.
AUX IN L&R
Connettori JACK sbilanciati: sono
i connettori dell’ingresso stereo
ausiliario disponibile nell’MX8P FX.
Questo ingresso, il cui segnale viene inviato
direttamente al MIX L&R, può essere utilizzato
per il ritorno del segnale da effetti esterni oppure
per collegare qualunque strumento o apparato
con uscite di linea (ad esempio una tastiera, un
registratore a cassette o un lettore CD).
DSP / AUX RETURN
Potenziometro per il controllo del livello
dell’ingresso stereo ausiliario e del livello
dell’EFFETTO INTERNO (vedi paragrafo
DSP).
MIX L&R OUT
Due connettori JACK bilanciati: sono i
connettori delle uscite di linea principali del
mixer, che inviano all’esterno il programma
proveniente dal MIX L&R.
MIX
Potenziometro per il controllo del volume
generale: controlla il livello dei segnali
provenienti dai canali di ingresso verso le uscite
principali MIX OUT L&R, verso l’uscita TAPE
OUT e verso gli ingressi dell’amplificatore
interno.
MIX
TAPE
SIGNAL
PEAK
RL
TAPE IN
LEVEL
MIX
MON
AMP
PHONES/
+20
+20
MAX
MAX
TAPE OUT
TAPE IN
L
R
POWER
ON
PHANTOM
+48V
DSP
DSP RETURN
AUX RETURN
MUTE
VOC2
VOC1
PERC
PLATE
S/ROOM
DEL2
DEL1
VOC3
CHURCH
DEL5
DEL4
DEL3
M/HALL
L/HALL
L/ROOM
MIX OUT
AUX
RETURN
L
L/MONO
R
R
HEADPHONES
AUX OUT
