3 Mechanische Installation
Standardmontage
EDK94AZMS DE/EN/FR/ES/IT 3.0
12
H1_MechINS−Fi NbMontage
Montageschritte
SSP94NF004

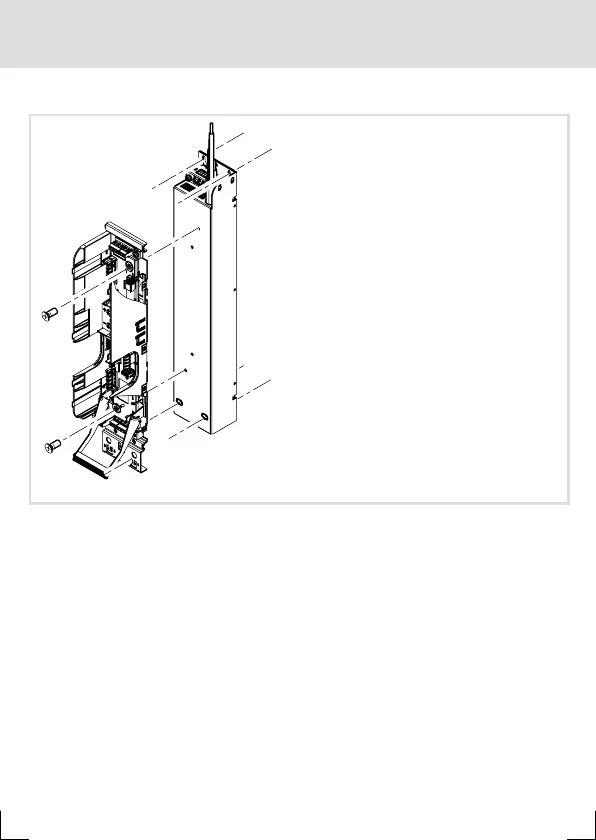

So gehen Sie bei der Standardmontage vor:
1. Verschrauben Sie Filter und Montagesockel fest miteinander.
– 2 Schrauben M5 x 20
2. Montieren Sie die Baugruppe auf der vorbereiteten Montageplatte, aber noch nicht
fest verschrauben.
3. Montieren Sie weitere Einheiten vor.
4. Richten Sie alle Einheiten miteinander aus.
5. Schrauben Sie alle Einheiten auf der Montageplatte fest.
6. Sie können nun die elektrische Installation durchführen.
Tipp!
Bei beengten Platzverhältnissen können Sie Filter und Montagesockel nach
Schritt 1 elektrisch verbinden.
