Installation mécanique
Montage standard
3
EDK94AZMS DE/EN/FR/ES/IT 3.0
41
H1_MechINS−Fi NbMontage

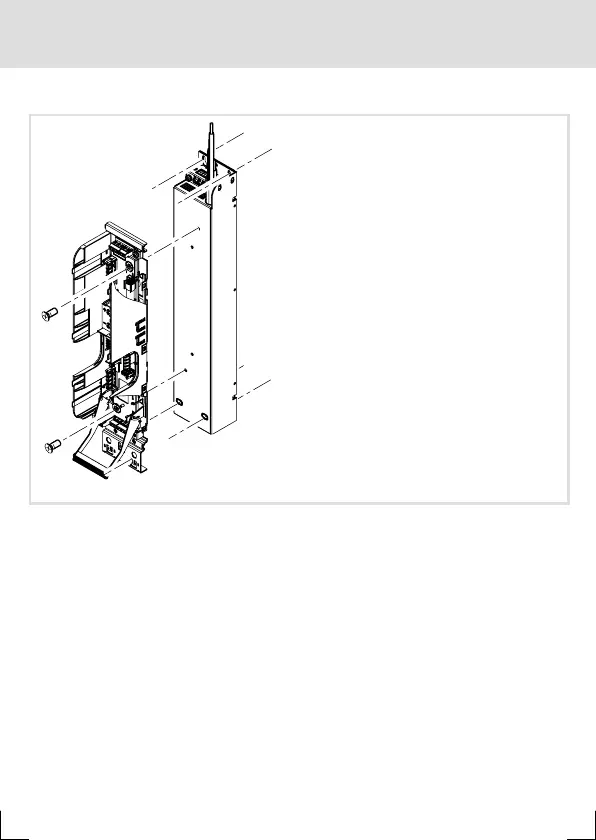

Ordre des opérations de montage
SSP94NF004
Ordre des opérations pour le montage standard
1. Visser à fond le filtre et le socle de montage à l’aide de
– 2 vis M5 x 20.
2. Monter le module sur la plaque de montage préparée (ne pas encore visser).
3. Procéder au prémontage des autres ensembles.
4. Aligner les ensembles les uns à côté des autres.
5. Visser tous les ensembles sur la plaque de montage.
6. Procéder maintenant à l’installation électrique.
Conseil !
Lorsque la place disponible est limitée, la liaison électrique entre le filtre et le
socle de montage peut déjà être réalisée après le point 1.
