3 Instalación mecánica
Montaje estándar
EDK94AZMS DE/EN/FR/ES/IT 3.0
54
H1_MechINS−Fi NbMontage
Pasos para el montaje
SSP94NF004

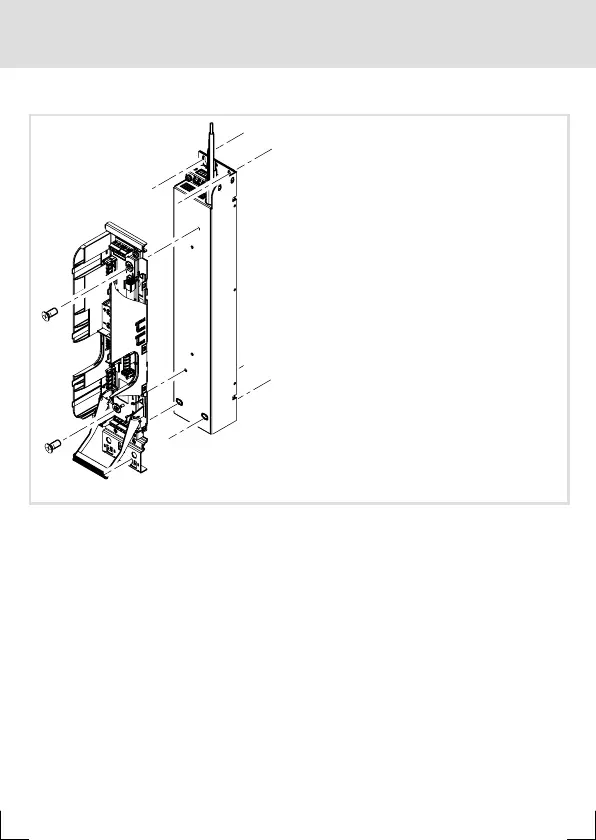

Para el montaje estándar, proceda de la siguiente manera:
1. Atornille el filtro firmemente a la base de montaje.
– 2 tornillos M5 x 20
2. Monte el módulo sobre la placa de montaje preparada, pero aún no lo atornille.
3. Monte las demás unidades.
4. Alinee todas las unidades.
5. Atornille firmemente todas las unidades en la placa de montaje.
6. A continuación se puede proceder a la instalación eléctrica.
¡Sugerencia!
Si no hay espacio suficiente el filtro y la base de montaje se pueden conectar
eléctricamente siguiendo el paso 1.
