Installation électrique
Partie commande
5
172
EDKCSEX064 DE/EN/FR 6.0
5.3 Partie commande
ECSXA070

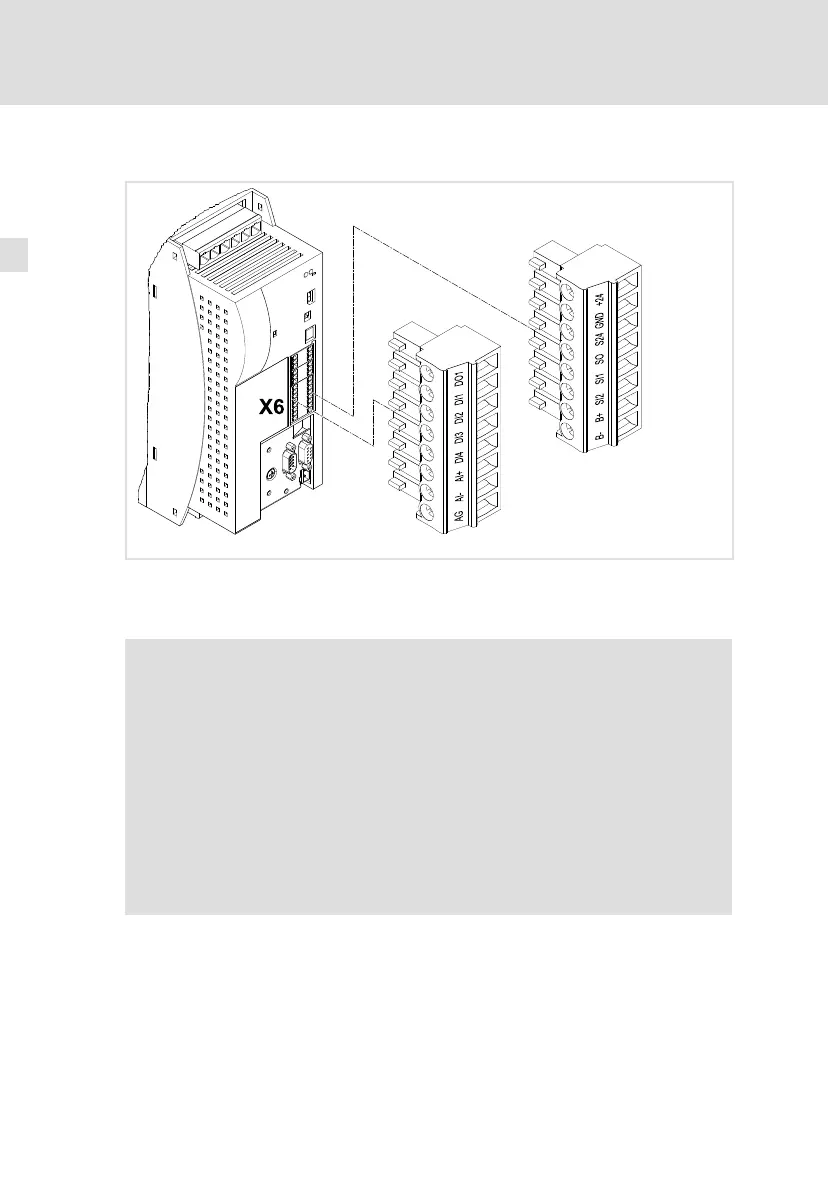

Fig.5−5 Borniers pour les raccordements de commande (X6)
Pour l’alimentation de la carte de commande, une tension continue 24 V
externe sur les bornes X6/+24 et X6/GND est nécessaire.
Stop !
ƒ Blinder impérativement les câbles de commande afin d’éviter des
perturbations radioélectriques.
ƒ L’écart de tension admissible entre la borne X6/AG, X6/GND et
PE du module d’axe est de 50 V max.
ƒ Si nécessaire, limiter l’écart de tension
à l’aide des composants de limitation de surtension ou
en reliant X6/AG et X6/GND avec PE.
ƒ Lorsque X6/DO1 = 0 (BAS), le câblage doit garantir que les
modules d’axe raccordés ne prélèvent pas d’énergie du bus CC.
En effet, le module d’alimentation risquerait d’être endommagé.
