Lenze ECS series

Elektrische Installation
Steueranschlüsse
Digitale Eingänge und Ausgänge
5

45
EDKCSEX064 DE/EN/FR 6.0
5.3.1 Digitale Eingänge und Ausgänge
 Stop!
Bei Anschluss induktiver Last an X6/DO1 ein Funkenlöschglied mit
einer Begrenzungsfunktion auf max. 50 V ± 0 % vorsehen.
DI1
DI2
DI3
DI4
47k
GNDext
3k3
3k3
3k3
3k3
GND
DO1
X6
1.5 A
1k
+
_
24 VDC
=
+24
"
"
ECSXA014

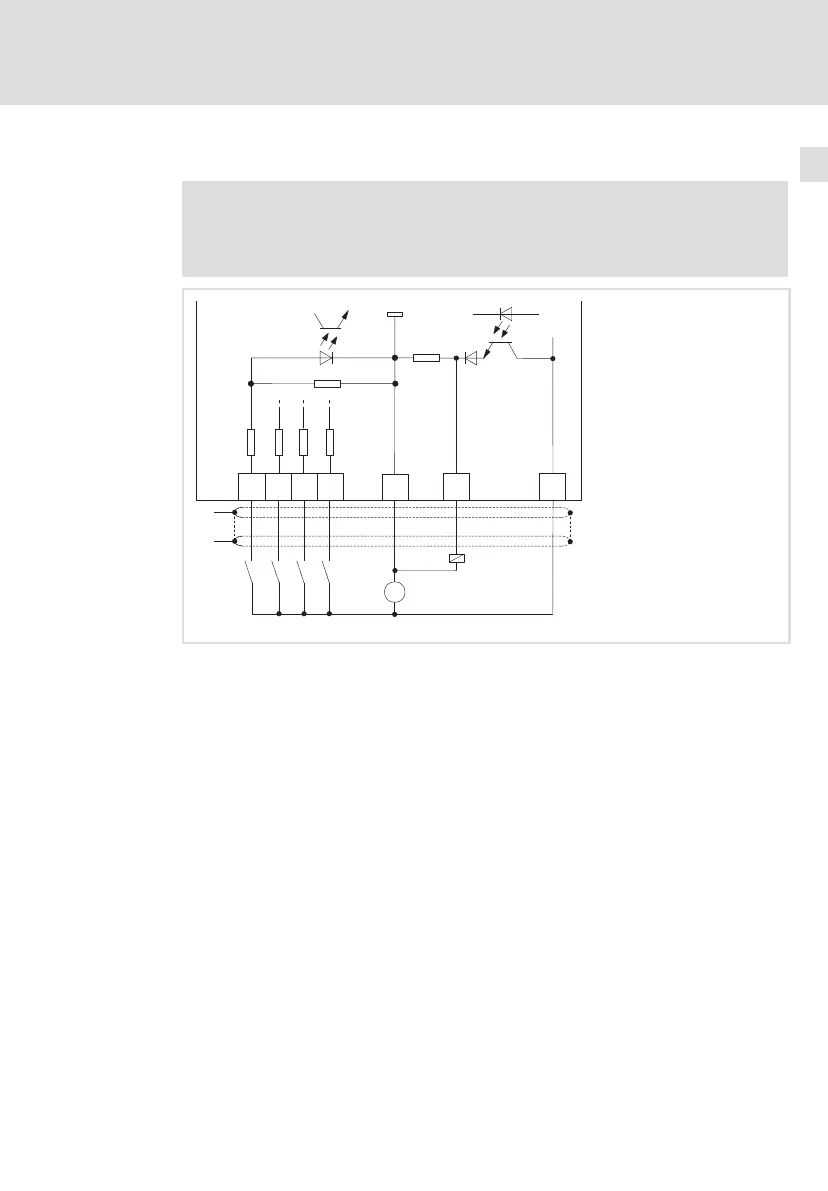

Abb. 5−7 Digitale Eingänge und Ausgänge an X6
 HF−Schirmabschluss durch großflächige Anbindung an Funktionserde (siehe
Montageanleitung Schirmbefestigung ECSZS000X0B)
