5.3.2 Analog−Eingang
AI-
AG
AI+
GND
82k5
X6
= =
82k5
250R
X3
5
6
3.3 nF
3.3 nF
"
"
ECSXA015

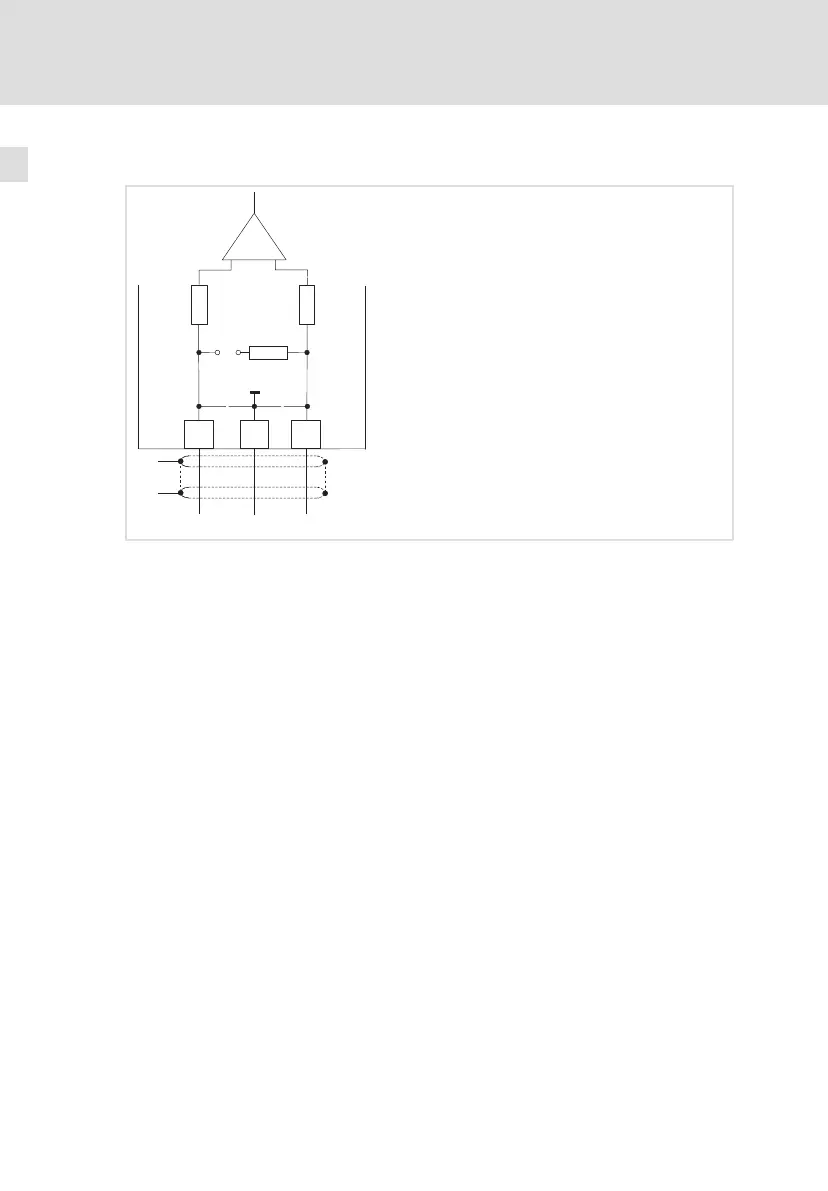

Abb. 5−8 Analog−Eingang an X6
 HF−Schirmabschluss durch großflächige Anbindung an Funktionserde (siehe
Montageanleitung Schirmbefestigung ECSZS000X0B)
