Mechanische Installation
Montage mit Befestigungsschienen (Standard−Einbau)
Abmessungen
4
27
EDKCSEX064 DE/EN/FR 6.0
4.2 Montage mit Befestigungsschienen (Standard−Einbau)
4.2.1 Abmessungen
Hinweis!
Montage mit Schirmbefestigung ECSZS000X0B:
ƒ Einbaufreiraum unterhalb des Moduls > 195 mm
h
h
a
g
g
a
d1
d
g
g
0
1
³ 65 mm
e
³ 65 mm
d1
d
b
b
ECSxA005

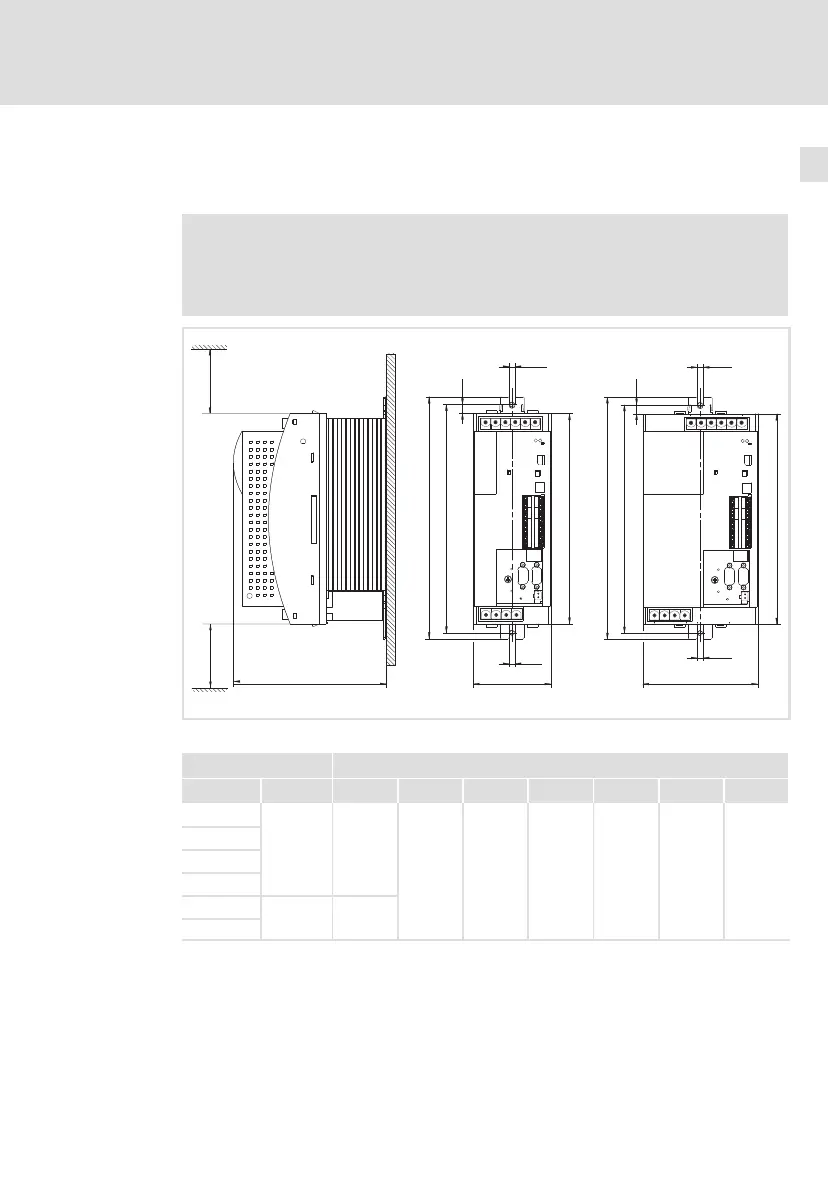

Abb. 4−1 Abmessungen bei Bauform "Einbaugerät"
Achsmodul Maße [mm]
Typ Baugröße a b d d1 e h g
ECSE004
88,5
240 276 260
176
212
1)
10
6,5
(M6)
ECSE008
ECSE016
ECSE032
ECSE048
131
ECSE064
1)
max. 212 mm, je nach aufgestecktem Kommunikationsmodul
Anwendungs−Software: S = Speed & Torque P = Posi & Shaft
M = Motion A = Application
