Installation électrique
Partie commande
Entrées et sorties numériques
5
176
EDKCSEX064 DE/EN/FR 6.0
5.3.1 Entrées et sorties numériques
Stop !
En cas de raccordement d’une charge inductive à X6/DO1, prévoir
l’utilisation d’un souffleur d’étincelles afin d’assurer une limitation
à 50 V ± 0 % max.
DI1
DI2
DI3
DI4
47k
GNDext
3k3
3k3
3k3
3k3
GND
DO1
X6
1.5 A
1k
+
_
24 VDC
=
+24
"
"
ECSXA014

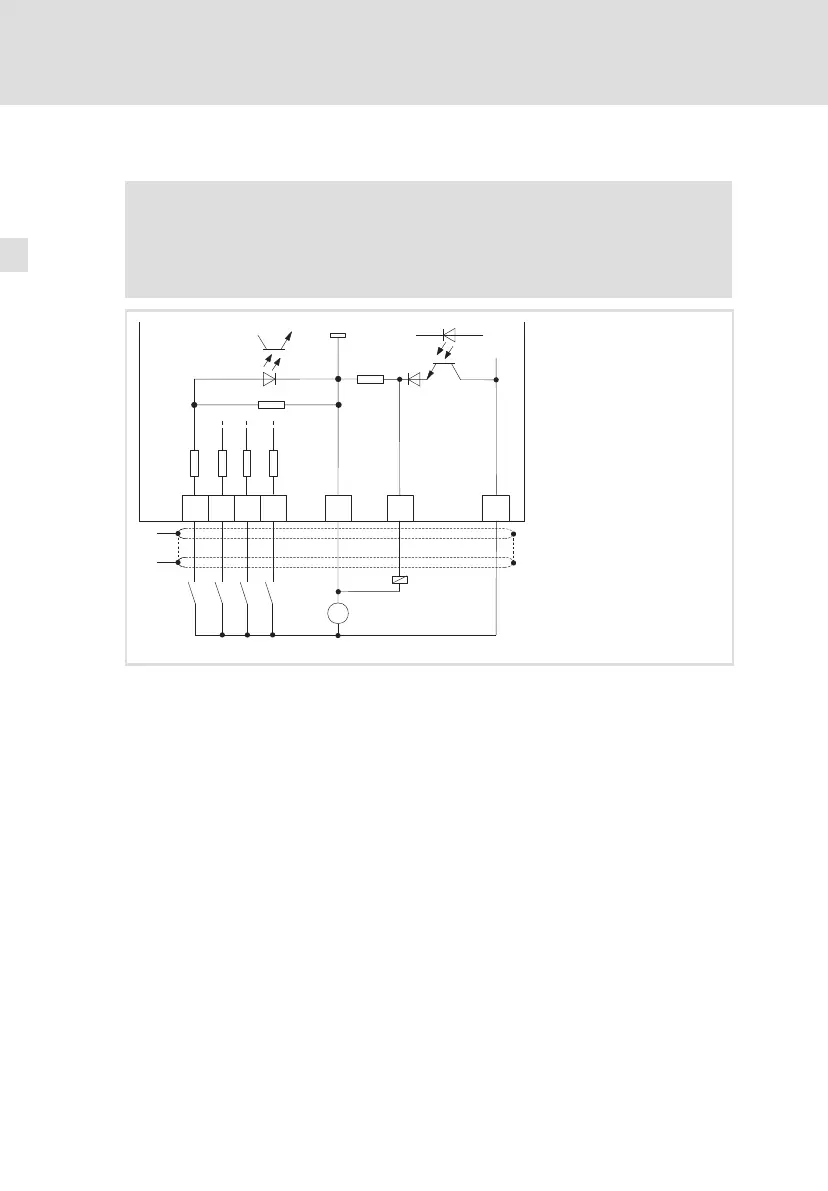

Fig.5−7 Entrées et sorties numériques sur X6
Raccordement de blindage HF via connexion avec la terre fonctionnelle par
une surface importante (voir instructions de montage pour la fixation de
blindage ECSZS000X0B)
