Installation électrique
Partie commande
Entrée analogique
5
178
EDKCSEX064 DE/EN/FR 6.0
Configuration de l’entrée analogique
ƒ Définir en C0034 si l’entrée doit être utilisée pour une tension maître
(±10 V) ou pour un courant maître (+4 ... 20 mA ou ±20 mA).
ƒ Régler le bornier cavalier X3 conformément au réglage en C0034 :
Stop !
Ne pas enficher le cavalier sur les broches 3−4 ! Le module d’axe ne
pourrait pas être initialisé.

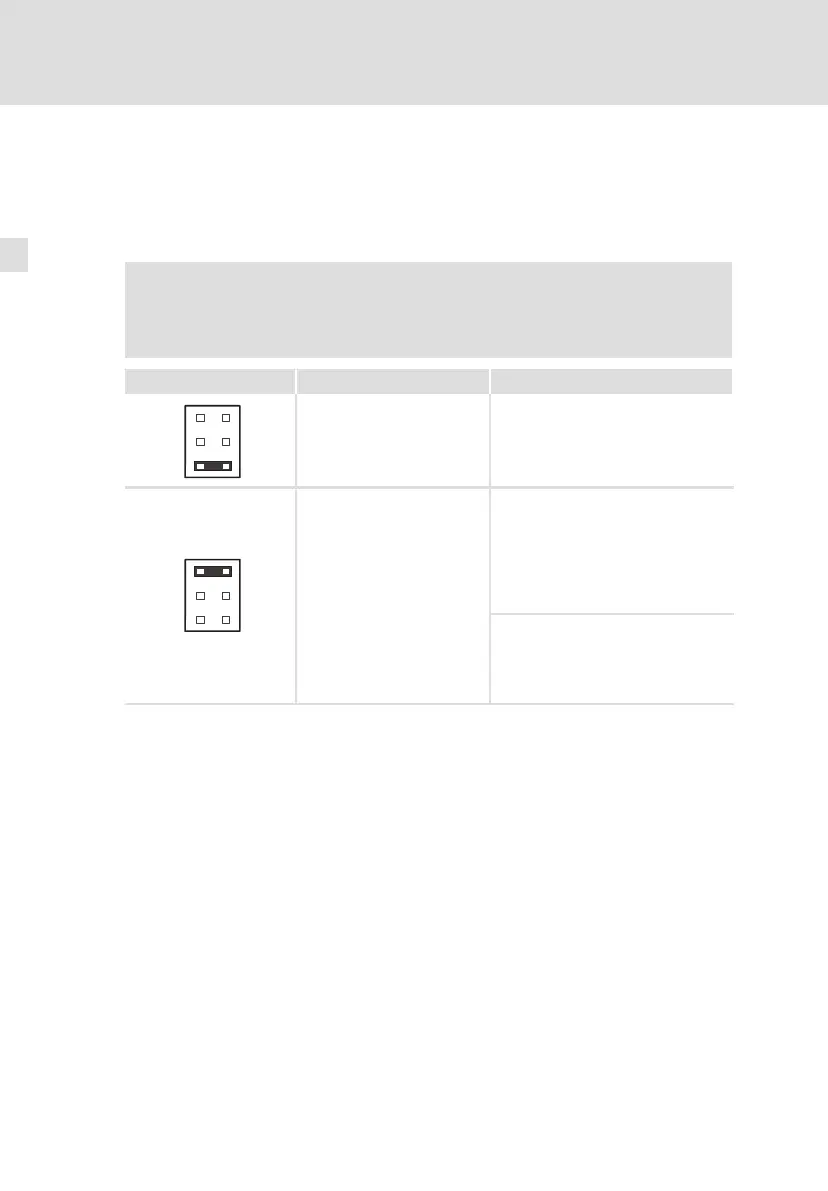

Bornier cavalier X3 Réglage Plage de mesure
6
4
2
5
3
1
5−6 ouvert
Cavalier sur 1−2 : position de
parking
C0034 = 0 (tension maître)
l Niveau : −10 ... +10 V
l Résolution : 5 mV (11 bits + signe)
l Mise à l’échelle :
±10 V º ±16384 º ±100 %
6
4
2
5
3
1
5−6 fermé
C0034 = 1 (courant maître)
l Niveau : +4 ... +20 mA
l Résolution : 20 mA (10 bits sans
signe)
l Mise à l’échelle :
+4 mA º 0 º 0 %
+20 mA º 16384 º 100 %
C0034 = 2 (courant maître)
l Niveau : −20 ... +20 mA
l Résolution : 20 mA (10 bits + signe)
l Mise à l’échelle :
±20 mA º ±16384 º ±100 %
