Installation électrique
Câblage du système de bouclage
Entrée/sortie fréquence maître (émulation codeur)
5

197
EDKCSEX064 DE/EN/FR 6.0
ƒ 2 à 3 esclaves reliés au maître :
Raccorder les modules d’axe ECS via le répartiteur de fréquence maître
EMF2132IB avec le câble fréquence maître du maître
EYD0017AxxxxW01W01 et le câble fréquence maître de l’esclave
EYD0017AxxxxW01S01.
X8 X8 X8X8
0 111
E-Shaft Master Slave 3
Slave 2
Slave 1
X
S
PLC
X4X4
X4X4
120
ECS ECS ECS ECS
X1
X5
X2
X3
X4
EMF2132IB
120120
X14X14
X14X14
120120
120
ECSXP001

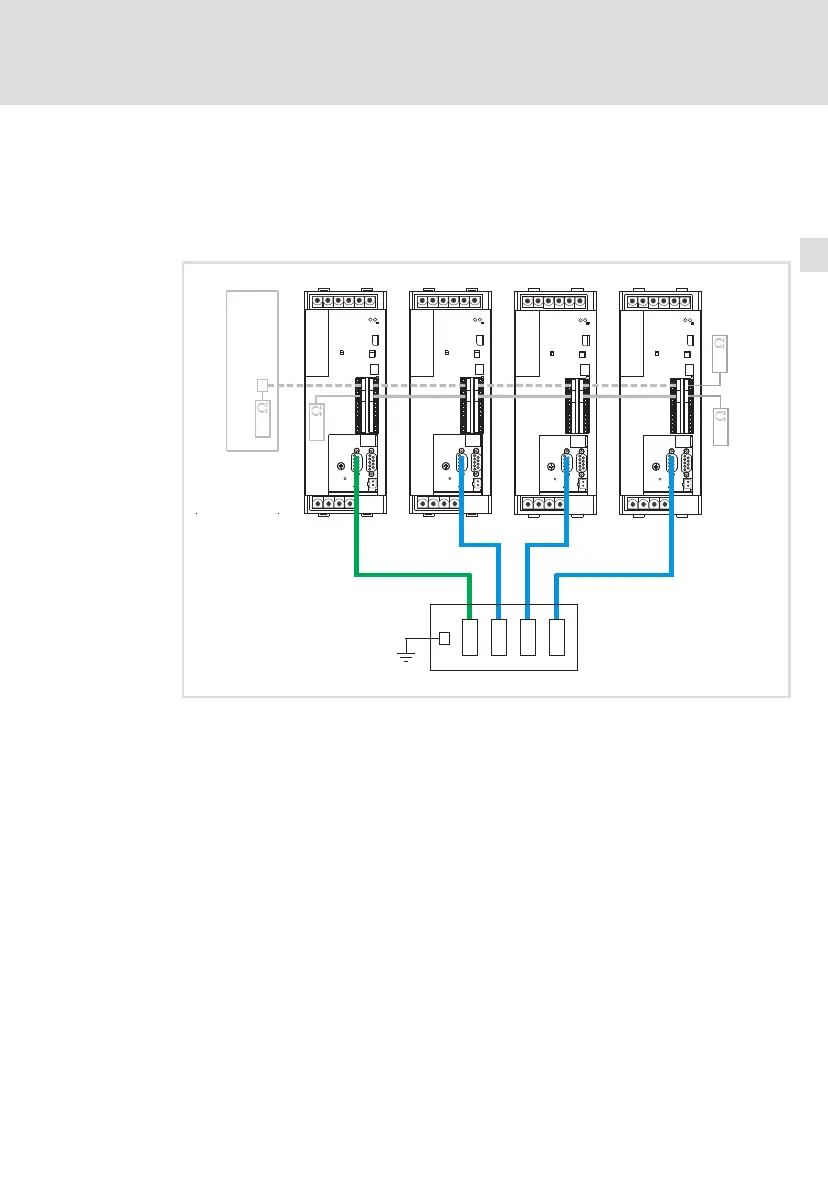

Fig.5−16 Modules d’axe ECS en réseau fréquence maître avec répartiteur de fréquence maître
EMF2132IB
PLC Système de commande maître (PLC) ou appareil PLC pour la commande
du réseau d’entraînements
E−Shaft
Master
Maître de consigne (module d’axe ECSxP)
Slaves 1 ... 3 Esclave 1, esclave 2, esclave 3 (module d’axe ECSxP)
 Câble fréquence maître pour maître EYD0017AxxxxW01W01
(femelle/femelle)
 Câble fréquence maître pour esclave EYD0017AxxxxW01S01
(mâle/femelle)
 Conseil !
Dans les codifications des types de câbles pour fréquence maître,
"xxxx" contient la longueur de câble en décimètres.
Exemple : EYD0017A0015W01W01 ® Longueur de câble = 15 dm
