Elektrische Installation
Verdrahtung bei Betrieb von Ein− und Ausgängen
6
l
14
EDBMZ9374X DE/EN/FR 4.2
6 Elektrische Installation

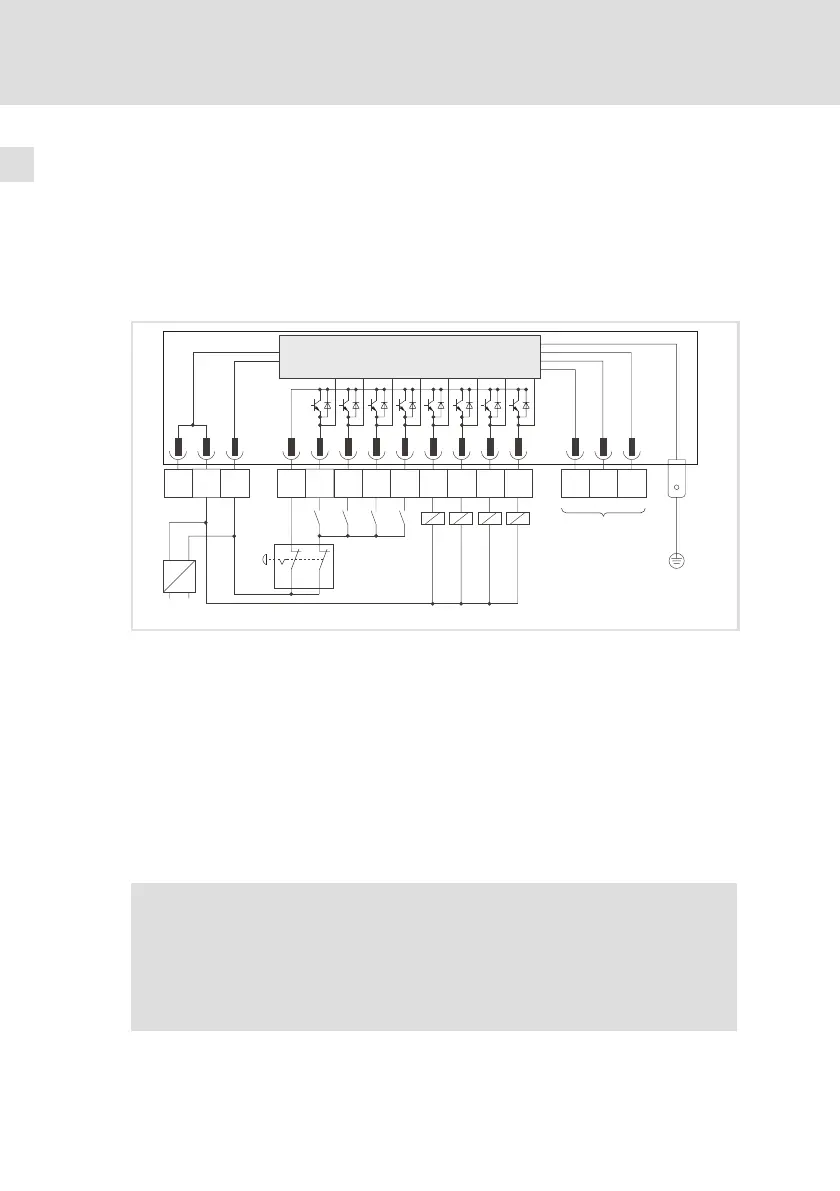

6.1 Verdrahtung bei Betrieb von Ein− und Ausgängen
ƒ Diese Verdrahtung ist erforderlich für die Gerätestände:
– 33.9374IB.0B.01, 33.9374IB.0C.02, 33.9374IB.0C.05
GND I/O1
I/O2
I/O3
I/O4 I/O5
I/O6 GND
I/O7
LO
I/O8
HI
mC
-+
GND24V
OUT
24V
1
2
34 5
0
~
–
PE
9374_013
0 Stromversorgung mit +24 VDC Ausgangsspannung.
l Berücksichtigen Sie bei der Auslegung der Stromversorgung die Ströme an den
Ausgängen (max. 1 A pro Ausgang).
1 Not−Aus−Schalter
l Es muss sichergestellt sein, dass bei Betätigung die Ausgänge keine Spannung
führen und die Eingänge keinen HIGH−Pegel erhalten.
2 Digitale Eingänge mit Schließer
3 Digitale Ausgänge mit Verbraucher
4 Systembus (CAN) (
^ 18 )
5 PE−Anschluss (6.3 mm AMP−Stecker)
l Verbinden Sie den PE−Anschluss mit der leitfähigen Rückwand des
Schaltschranks. Dadurch wird ein störungsfreier Betrieb der
Klemmenerweiterung gewährleistet.
{ Gefahr!
Installieren Sie eine zusätzliche Potentialtrennung, wenn
ƒ die Klemmenerweiterung mit einem Leitrechner verbunden wird,
ƒ eine sichere Potentialtrennung (doppelte Trennstrecke) nach
EN 50178 erforderlich ist.
