Installation électrique
Câblage pour fonctionnement d’entrées et de sorties
6
l
91
EDBMZ9374X DE/EN/FR 4.2

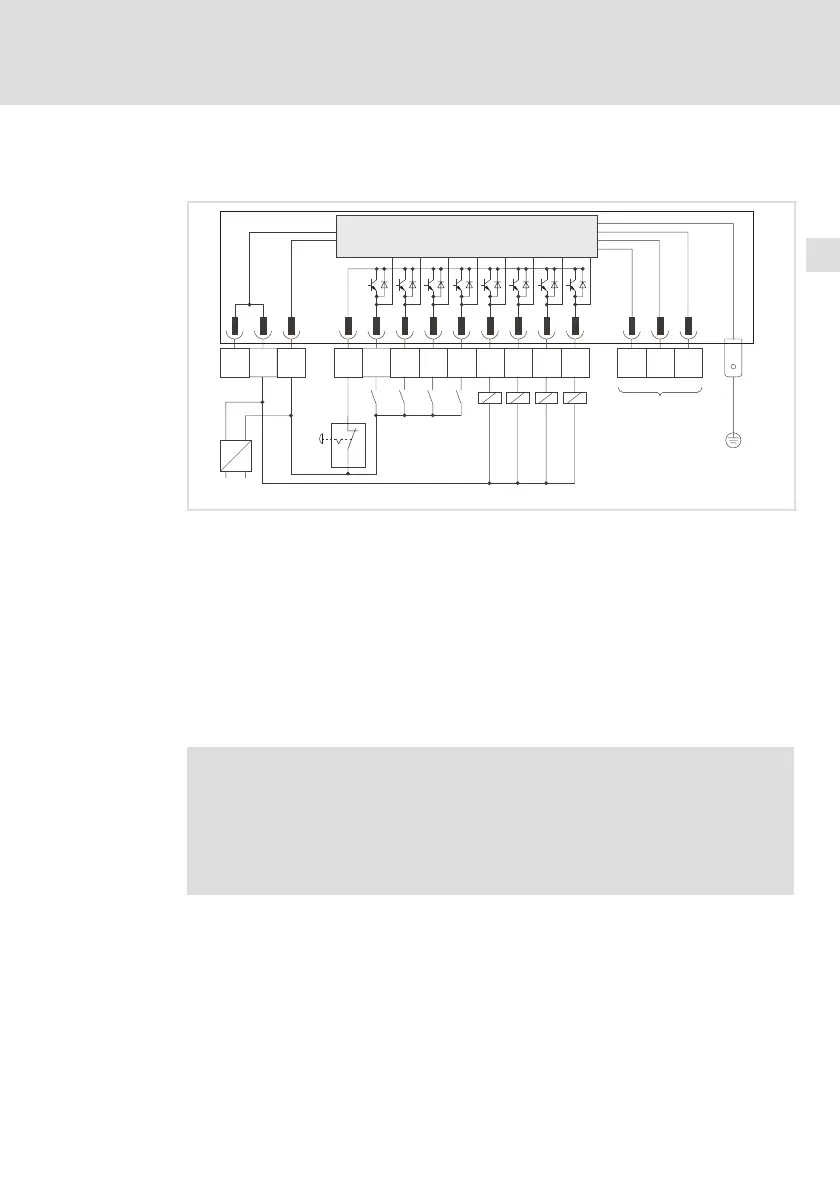

ƒ Appliquer ce type de câblage à partir de la version 33.9374IB.1A.10.
GND I/O1
I/O2
I/O3
I/O4 I/O5
I/O6 GND
I/O7
LO
I/O8
HI
mC
-+
GND24V
OUT
24V
1
2
34 5
0
~
–
PE
9374_015
0 Alimentation avec tension de sortie +24 VCC
l Lors de la détermination de l’alimentation, tenir compte des courants sur les
sorties (1 A maxi par sortie).
1 Interrupteur arrêt d’urgence
l Il faut s’assurer qu’en cas d’activation de l’arrêt d’urgence, les sorties soient
hors tension.
2 Entrées numériques avec contacts à fermeture
3 Sorties numériques avec récepteurs
4 Bus système (CAN) (
^ 94)
5 Raccord PE (connecteur AMP 6,3 mm)
l Relier le raccord PE avec la face arrière conductrice de l’armoire électrique afin
d’assurer la fonctionnalité sans problème de l’extension bornier.
{ Danger !
Prévoir une isolation galvanique supplémentaire lorsque
ƒ l’extension bornier est reliée avec le maître,
ƒ une isolation galvanique sure (double espace interborne) selon
EN 50178 est exigée.
