Descripción del producto
Conexiones e interfaces
2
ES
73
Lenze ¯ MDKSEMA ¯ 5.0

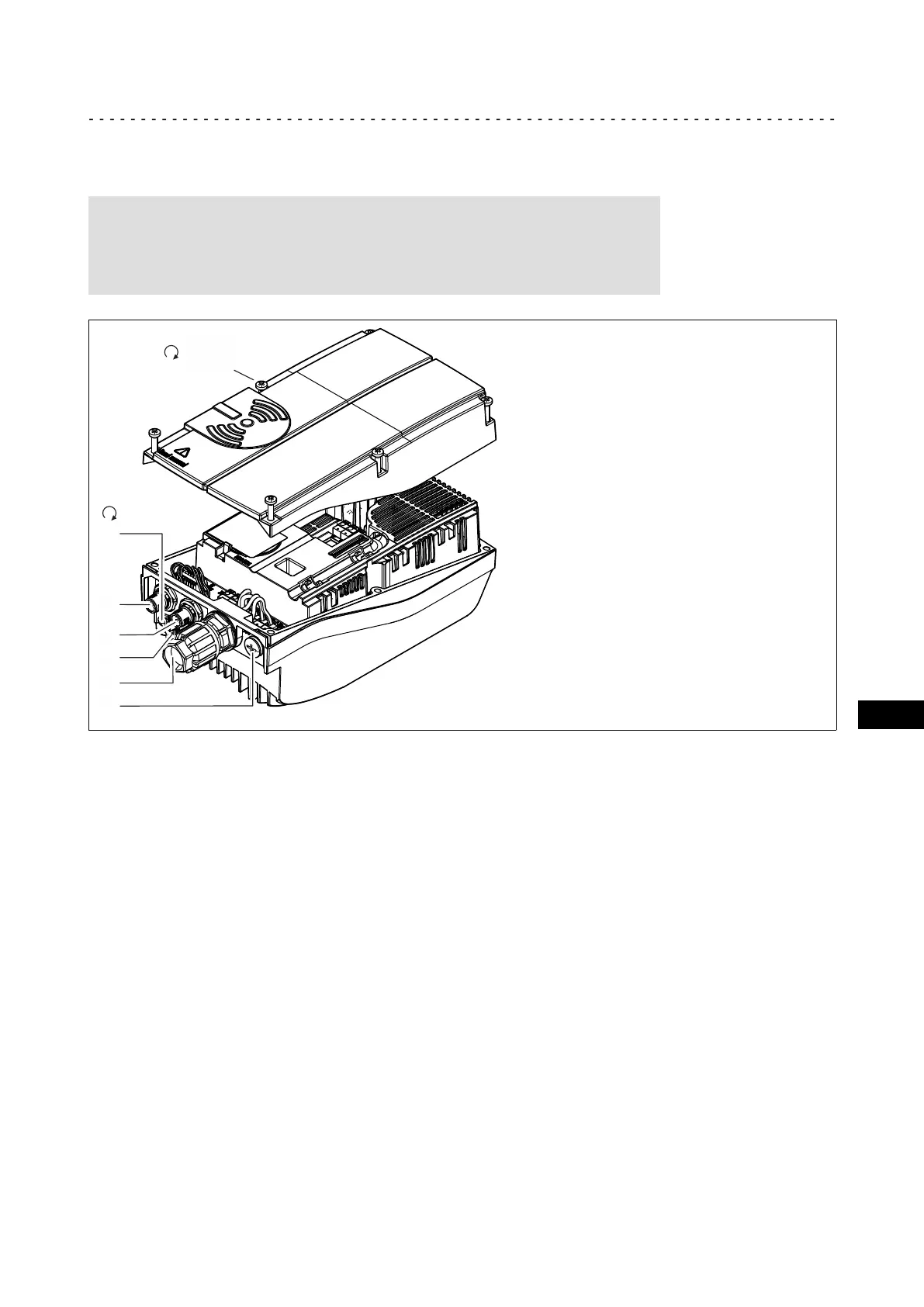

2.2 Conexiones e interfaces
 ¡Aviso!
Sólo deberá abrirse la tapa del Lenze Smart Motor para conectar la
resistencia de frenado externa o para realizar la conexión a red sin el
conector enchufable QUICKON.
1.7 Nm
(15 lb-in)
PE
X1
X2
X5
X3
X4
1.7 Nm
(15 lb-in)
MSEMA_001
X1, X2 Conexiones de control, conectores machos M12, con codificación A, pins
X3 Conexión a red, conector macho QUICKON o paso de cables M25 x 1.5
X4 Conexión de resistencia de frenado externa, paso de cables M12 x 1.5
X5 Conexión freno de resorte (cableado de fábrica)
PE Conexión 2do conductor protector
