Descrizione del prodotto
Collegamenti e interfacce
2
IT
95
Lenze ¯ MDKSEMA ¯ 5.0

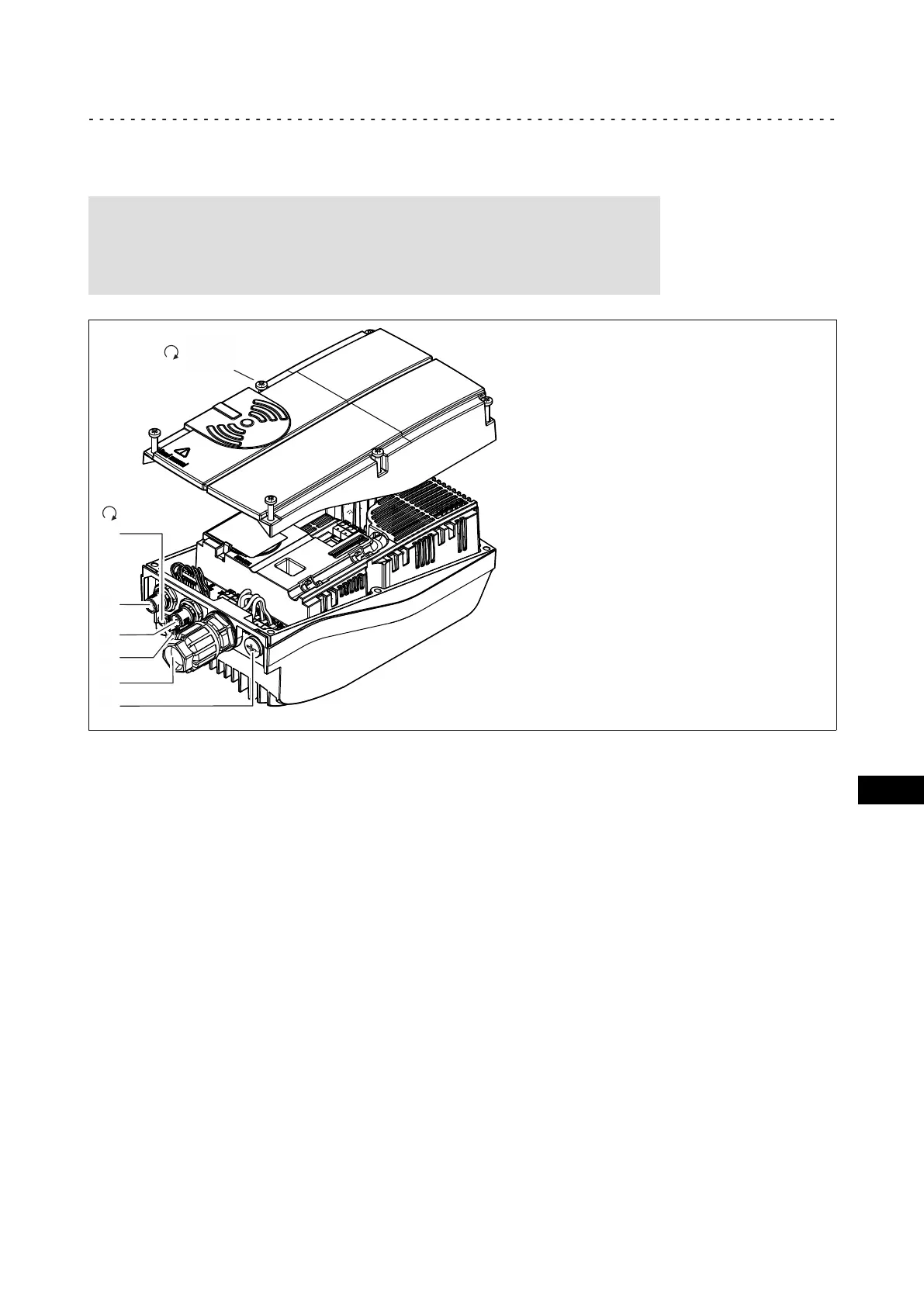

2.2 Collegamenti e interfacce
 Avvertenza:
Aprire il coperchio del Lenze Smart Motor solo quando si deve collegare
una resistenza di frenatura esterna o eseguire il collegamento di rete
senza il connettore ad innesto QUICKON.
1.7 Nm
(15 lb-in)
PE
X1
X2
X5
X3
X4
1.7 Nm
(15 lb-in)
MSEMA_001
X1, X2 Collegamenti di controllo, connettore ad innesto M12, con codifica A, pin
X3 Alimentazione di rete, connettore ad innesto QUICKON o pressacavo
M25 x 1.5
X4 Collegamento resistenza di frenatura esterna, pressacavo M12 x 1.5
X5 Collegamento freno a molle (fornito precablato)
PE Collegamento 2° conduttore di protezione (PE)
