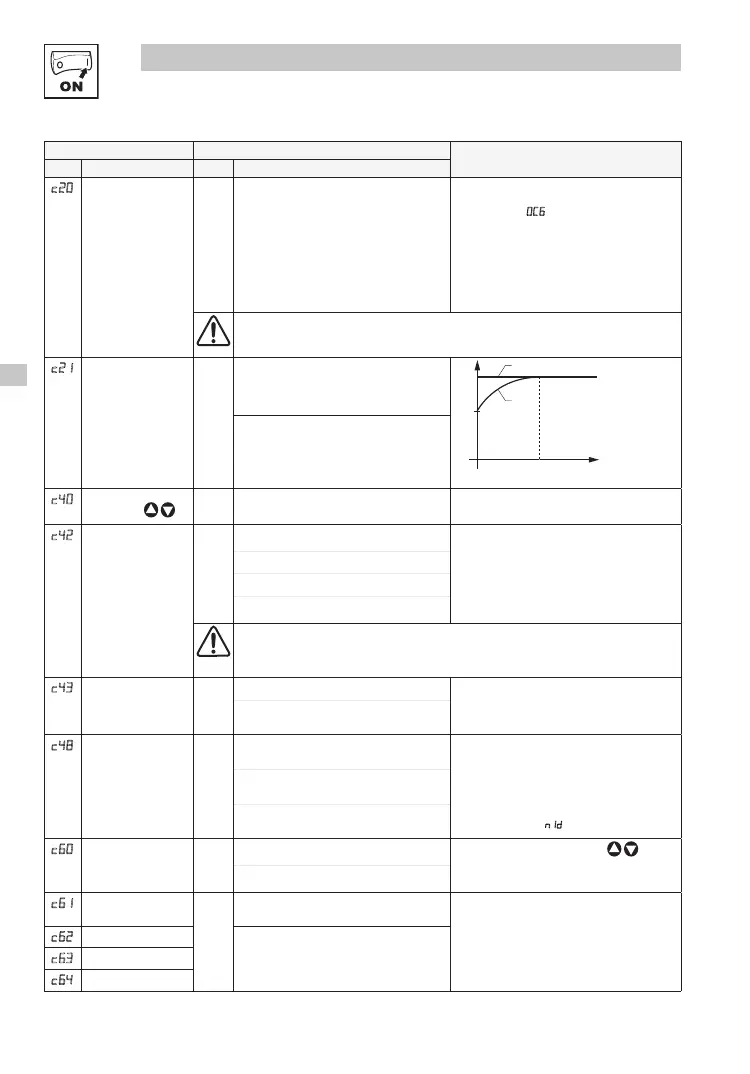

18 Lenze 13466187 EDBTL03 v8 EN, DE, FR, IT, ES
Inbetriebnahme
Code Mögliche Einstellungen
WICHTIG
Nr. Benennung Lenze Auswahl
c20
I
2
t Abschaltung
(Überwachung
Motorerwärmung)
100 30 {%} 100
100 % = Nennausgangsstrom Tml
• Wird dieser Wert über längere Zeit
überschritten schaltet der Antriebsregler mit
dem Fehler 0C6 ab.
• Korrekte Einstellung = (Stromangabe
Motortypenschild)/(Nennausgangsstrom
Tml) X 100 %
• Beispiel: Motor = 6,4 Amp. und Tml = 7,0
Amp.; korrekte Einstellung = 91 % (6,4/7,0
= 0,91 x 100 % = 91 %)(6,4 / 7,0 = 0,91 x
100% = 91%)
WARNUNG!
Die max. Einstellung ist der Motornennstrom (siehe Typenschild). Voller Motorschutz ist
nicht gegeben!
c21
Motorüberlastart
00 00 Drehzahlkompensation
Drehzahl-Kompensation reduziert die
zulässige Dauerstrom bei einem Betrieb
unterhalb 30 Hz.
Ir
60%
0
Ir: rated current (%), f: motor frequency (Hz)
01 Keine Drehzahlkompensation
Beispiel: Fremdkühlung des Motors im
Gegensatz zur Eigenkühlung mittels
auf der Welle montierten Lüftern
c40
Frequenzsollwert
über Tasten
0,0 0,0 {Hz} 240 Nur aktiv, falls C01 korrekt eingestellt
(C01 = 1, 3, 5, oder 7)
c42
Startzustand
(Netz eingeschaltet)
1 0 Start nach LOW-HIGH-Änderung an
Klemme 28
Siehe auch c43 und c70
1 Autostart, falls Klemme 28 = HIGH
2 Fangschaltung (Autostart deaktiviert)
3 Autostart, falls Klemme 28 = HIGH,
mit Fangschaltung
WARNUNG!
Automatisches Starten/Neustarten kann zu Sachschäden und/oder Verletzungen von
Personen führen. Ein automatischer Start/Neustart sollte nur bei Geräten verwendet
werden, die für Personen nicht zugänglich sind.
c43
Auswahl
Fangschaltung
0 0 Suchbereich: C11 ... 0 Hz Falls c42 = 2 oder 3, startet der Regler die
Drehzahlsuche bei C11 oder bei der letzten
Ausgangsfrequenz vor der Störung (je nach
Einstellung von c43).
1 Suchbereich: letzte
Frequenz ... 0 Hz
c48
Autom. Motor-
abgleich
0 0 Abgleich nicht durchgeführt • Falls C14 = 4 ... 7, muss ein
Motorabgleich durchgeführt werden.
Vorher müssen jedoch C86 ... C91
programmiert werden (siehe C14).
• Falls der Motorabgleich vor der
Programmierung von C86 ... C91 versucht
wird, wird eine n1d Störung ausgelöst.
1 Abgleich aktiviert
2 Abgleich abgeschlossen
c60
Modusauswahl
für c61
0 0 Nur Überwachung
c60 = 1 ermöglicht über Tasten die
Einstellung des Drehzahlsollwerts (c40),
während c61 überwacht wird.
1 Überwachen und bearbeiten
c61
Aktueller Status/
Störung
Status-/Störungsmeldung • Anzeige
• Siehe Abschnitt 5 für Erklärungen zu
Status- und Störungsmeldungen.
c62
Letzte Störung Störungsmeldung
c63
Vorletzte Störung
c64
Drittletzte Störung
