26 K10, K13
1Control lever, left (in conjunction with
right-hand preselection keys)
2 Acknowledge key (e.g. as brake relea-
se key in the case of automatic bra-
king systems or as an override in case
of intermediate lift deactivation)*
3 Preselection key "Forks in front positi-
on"*
4 Preselection key "Forks superposed
swivel and shift"
5 Two-hand drive control button
6 Steering knob
7Emergency stop switch
8 Manual / automatic changeover switch
for inductive guidance*
9 Preselection key, position right-hand
fork*
10 Preselection key, position left-hand
fork*
11 Preselection key "half side shift"*
12 Horn key
13 Preselection key for cabin lift
14 Preselection key for auxiliary lift
15 Preselection key, shift forks
16 Preselection key, swivel forks
17 Right-hand control lever (in conjunc-
tion with the left-hand preselection
keys)
18 Display field for truck operating status
*Optional functions

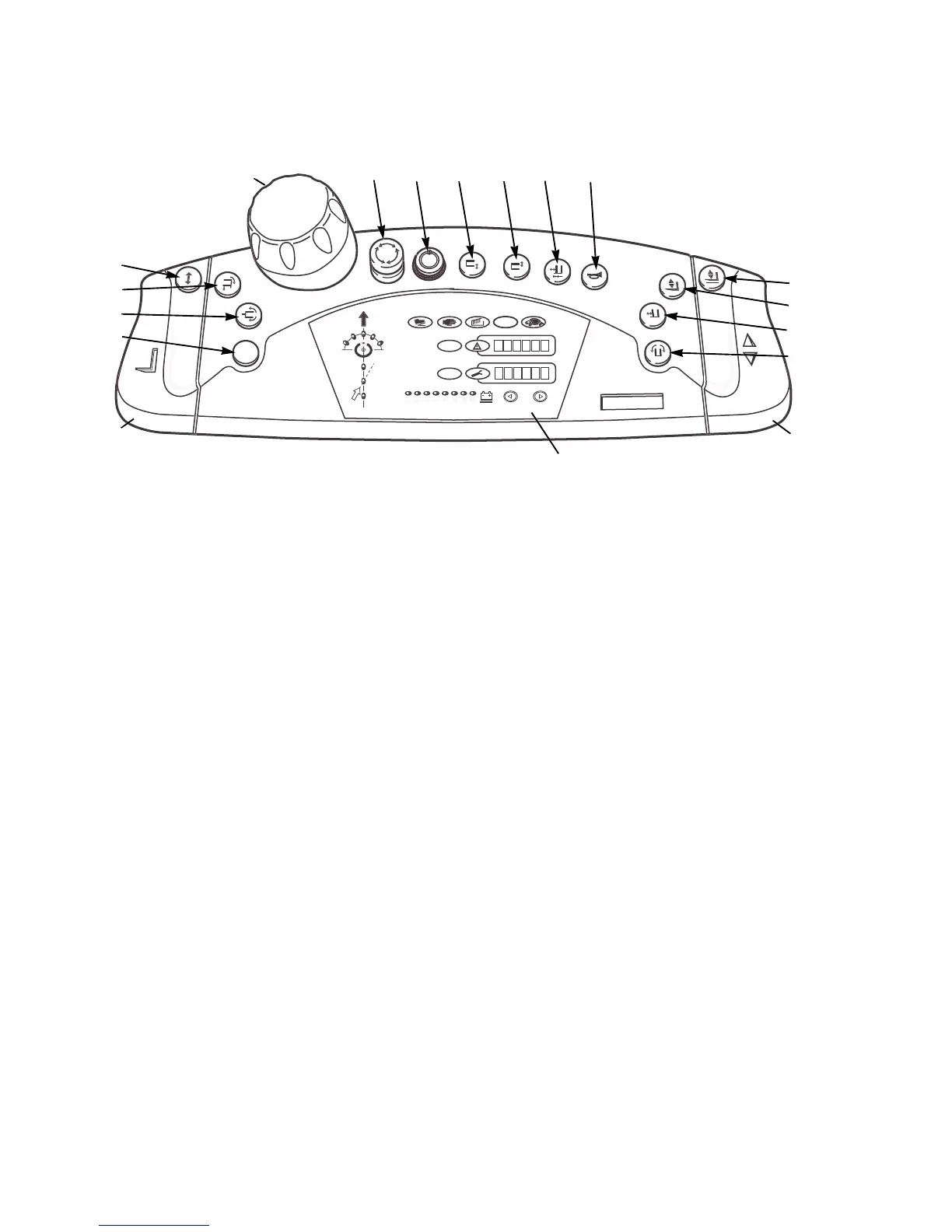

Operators console
Operating devices
Bedienpult
Bedienungs-
elemente
2
1
6
3
4
5
7 8 9 10 11 12
13
18
14
15
16
17
1 Bedienhebel links (in Verbindung mit
den rechten Vorwahltasten)
2 Quittierungstaste (z.B. als Bremslüf-
tungstaste bei Zwangsbremssystem
oder als Überbrückung der Zwi-
schenhubabschaltung)*
3 Vorwahltaste „Gabel Frontstellung“*
4 Vorwahltaste „Gabel überlagert schie-
ben und schwenken“
5 Zweihandbedienknopf für Fahren
6 Lenkknopf
7 Not-Ausschalter
8 Umschalter Manuell-Automatik für
Induktiv-Führung*
9 Vorwahltaste
rechte Gabelzinke positionieren*
10 Vorwahltaste
linke Gabelzinke positionieren*
11 Vorwahltaste „Halber Seitenschub“*
12 Hupentaster
13 Vorwahltaste für Kabinenhub
14 Vorwahltaste für Zusatzhub
15 Vorwahltaste Gabel schieben
16 Vorwahltaste Gabel schwenken
17 Bedienhebel rechts (in Verbindung
mit den linken Vorwahltasten)
18 Anzeigefeld für Fahrzeug Betriebs-
zustand
*Optionale Funktionen
