29K10, K13
1 Sterzo LR80 in automatico*
(insieme con pos. 3)
2. Sterzo LR80 in ricerca filo guida*
3. Sterzo LR80 in automatico*
(insieme con pos. 1)
4. Sterzo manuale attivo
5. Angolo di sterzata, preimpostazione
6.
Dispositivo di uomo morto non azionato
7. Comando a due mani non azionato
8. Barriera aperta*
9. Test e/o errore attivo
10. Tasto di comando necessario
11. Selezione riduzione marcia
12. Campo visualizzazione stato di fun-
zionamento LR80 e messaggi di erro-
re LR80*
13. Campo visualizzazione ore di funzio-
namento e altri messaggi di errore
14. Tasti non occupati
15. Indicatore manutenzione
16. Indicatore batteria scarica
17. Errore nel dispositivo di protezione
individuale*
19
DPI (Dispositivo di Protezione Individuale)*
Nota:
(Solo con la dotazione accessoria "maga-
zzino frigorifero" senza cabina.)
Nonostante aver disinserito l'interruttore a
chiave, nei veicoli provvisti di questa dota-
zione accessoria continua a funzionare,
oltre a tutti gli altri riscaldamenti, anche il
riscaldamento nella console di comando.
Di conseguenza sulla console di comando
si accendono alcune spie che non seg-
nalano l'attuale stato del veicolo in modo
corretto. Ciò non ha alcun significato fun-
zionale e le spie verranno aggiornate allo
stato attuale non appena il veicolo viene
messo in moto con l'interruttore a chiave.
* Funzionamenti opzionali
1Dirección LR80 en automático* (junto
con la pos. 3)
2 Dirección LR80 en detector de alam-
bre*
3Dirección LR80 en automático* (junto
con la pos. 1)
4 Dirección manual activo
5 Angulo de dirección, preselección
6 Interruptor de hombre muerto no
activado
7 Servicio a dos manos no activado
8 Barrera abierta*
9 Test o error activos
10 Es necesario pulsador de confirma-
ción
11 Se ha seleccionado reducción de mar-
cha
12 Campo de indicación para estados de
servicio LR80 y mensajes de error
LR80*
13 Campo de indicación para horas de
servicio y otros mensajes de error
14 Teclas no ocupadas
15 Indicación de mantenimiento
16 Indicador de descarga de la batería
17 Error en la instalación de protección
para personas*
19 PSA (instalación de protección para
personas)*
* Funciones opcionales

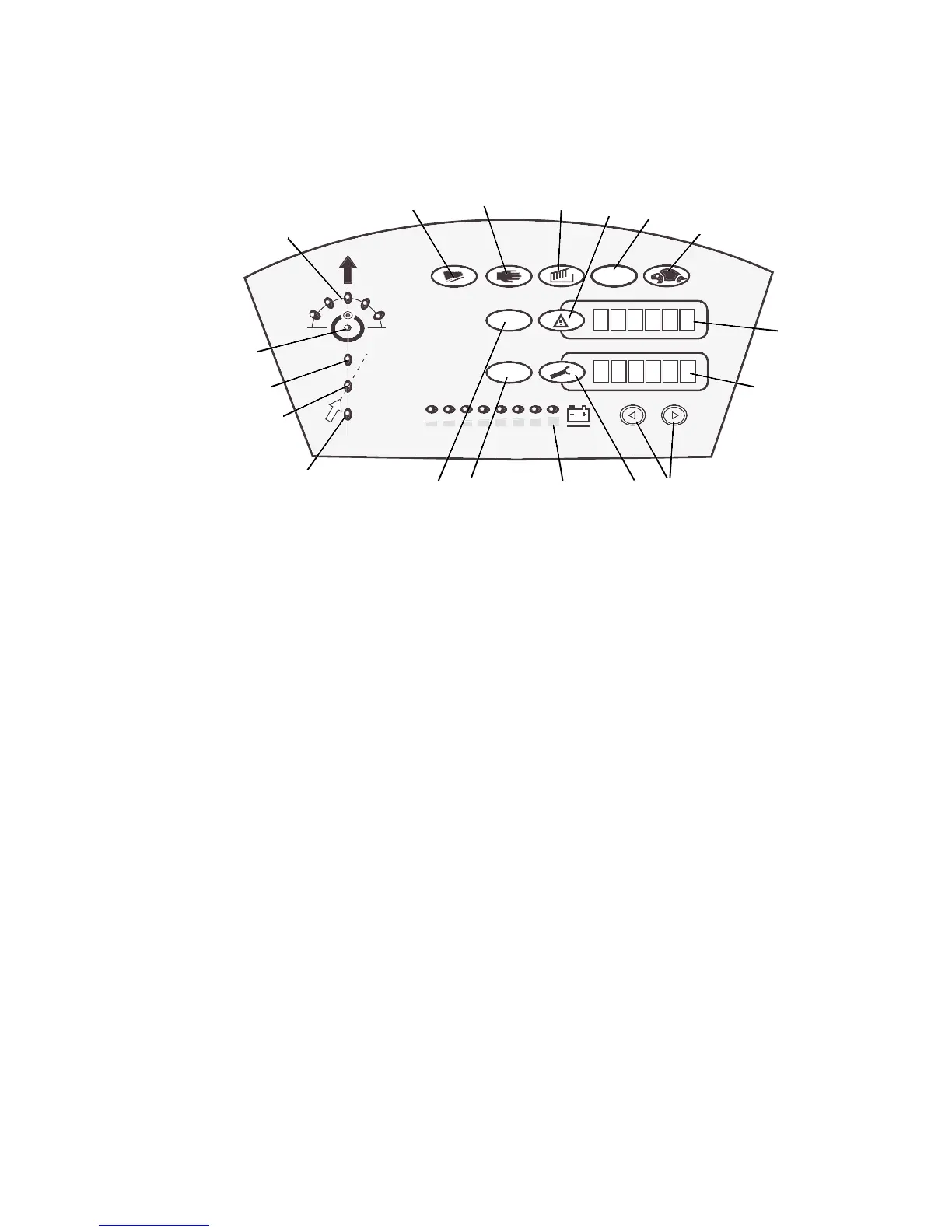

Vista quadretto
elettrico
Visualizzazioni stato
di funzionamento
Vue du pupitre de
commande
Affichage de l'état
de fonctionnement
Visión del panel de
mando
Indicación del
estado de servicio
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
18
17
1 Direction LR80 en automatique*
(avec le repère 3)
2 Direction LR80 en recherche du câble*
3 Direction LR80 en automatique*
(avec le repère 1)
4 Direction manuelle active
5 Angle de braquage, valeur de référen-
ce
6 Interrupteur de freinage non actionné
7 Commande à deux mains non
actionnée
8 Armoire ouverte*
9 Test et Défaut actifs
10 Touche de commande nécessaire
11 Réduction de marche sélectionnée
12 Zone d'affichage des états de service
de la LR80 et messages d'erreurs de
la LR80*
13 Zone d'affichage des heures de servi-
ce et messages d'erreurs divers
14 Touches non attribuées
15 Affichage concernant l'entretien
16 Indicateur de décharge de la batterie
17 Erreur dans le système de protection
personnelle*
18 PSA (Système de protection person-
nelle)*
*Fonctions en option
