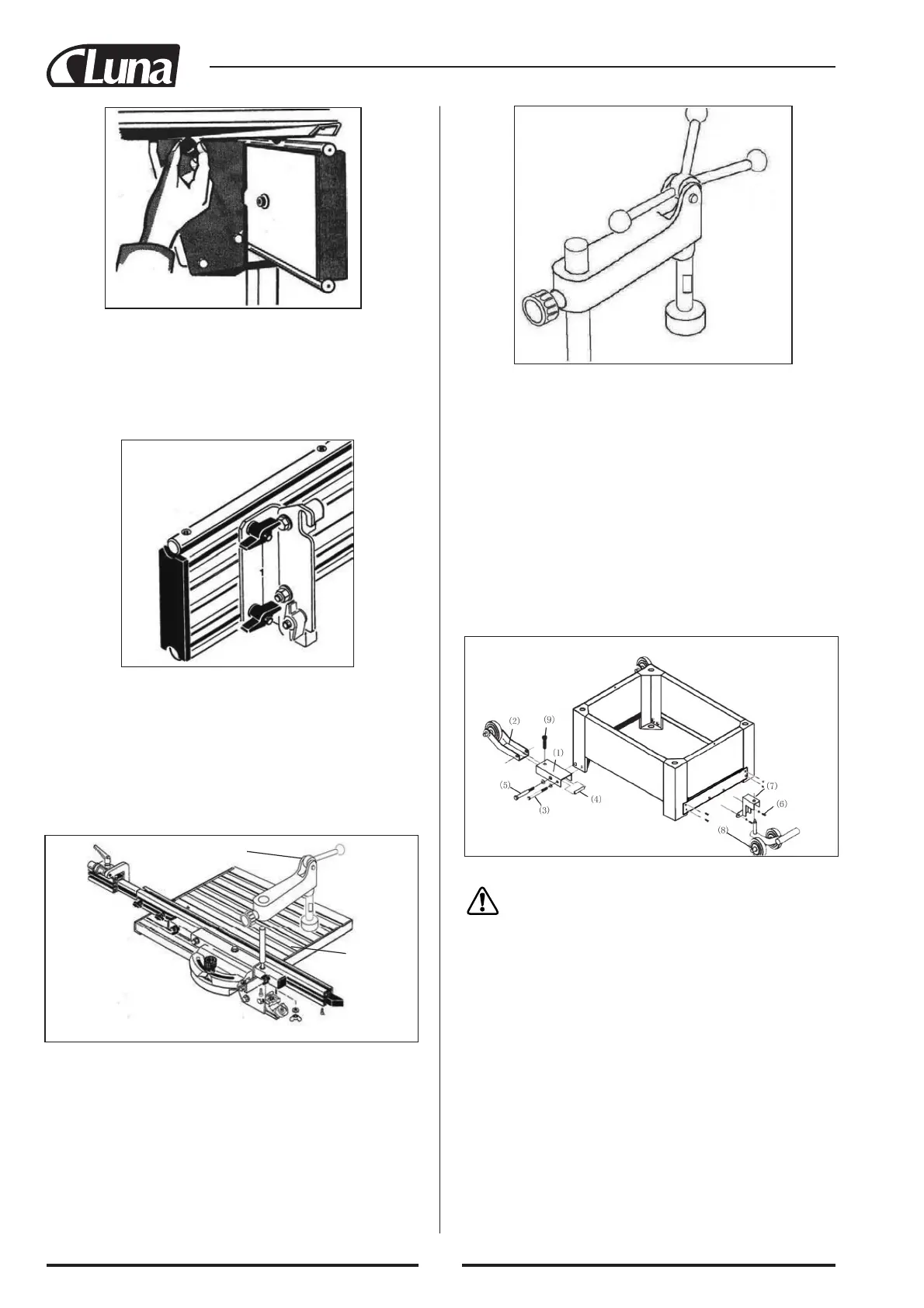

16. attēls
17. attēls
4.7.10. Bīdāmās sliedes uzstādīšana
Bīdāmo sliedi iespējams virzīt uz priekšu un atpakaļ.
1. Atslābiniet 2 spārnuzgriežņus kreisās un labās puses montāžas
kronšteinos.
2. Atkarībā no apstrādājamās detaļas izmēra pavirziet bīdāmo sli-
edi vispiemērotākajā pozīcijā attiecībā pret galveno darbvirs-
mu, pēc tam pievelciet abus spārnuzgriežņus.
19. attēls
(a)
(b)
(c)
(2)
18. attēls
8
11
(9)
(1)
(5)
(3)
(4)
(7)
(6)
(8)
4.7.11. Apstrādājamās detaļas apskavas uzstādīšana
Droša apstrādājamās detaļas vadīšana ir akurāta un droša darba
priekšnoteikums, Tādēļ ir svarīgi, lai jūs ar apstrādājamo detaļu
apietos pareizi.
1. Ievietojiet bīdni tam paredzētajā atverē uz atdura caurules
(skatīt 18. attēlu). Iestipriniet bīdni vietā ar komplektā esošo
kontrskrūvi ar iegremdēto galviņu (no apakšpuses).
2. Piestipriniet apstrādājamās detaļas apskavu (12) bīdnim; vaja-
dzīgo augstumu var ieregulēt ar rokratu.
3. Nolieciet apstrādājamo detaļu uz sola.
4. Ar sviru novietojiet apstrādājamās detaļas apskavu pozīcijā (a)
pie bīdņa.
5. Atslābiniet augstumu regulējošo rokratu un pārlieciet sviru
pozīcijā (b), nolaidiet apskavu uz leju, līdz tā skar apstrādājamo
detaļu, atkal pievelciet rokratu, lai nostiprinātu šo stāvokli.
6. Lai nostiprinātu apstrādājamo detaļu, pārvietojiet apskavu pozī-
cijā (c).
4.8. Pārvietojamā riteņu komplekta (izvēles iespēja)
uzstādīšana
1. Nolieciet “U” veida kronšteinu uz priekšējā riteņu komplekta
bloka (2).
2. Ievietojiet skrūvi ar sešstūrveida galviņu M10x70 (3), nostipri-
niet priekšējo riteņu komplektu un uzmavu (4) pie darba statnes.
3. Ievietojiet speciālo vītni (5) un nostipriniet priekšējo riteņu
komplektu.
4. Nostipriniet aizmugurējo ritentiņu rāmi (7) pie darba statnes ar
divām skrūvēm ar sešstūrveida galviņu M10x20 un paplāk-
snēm.
5. Pārvietojot darbmašīnu, noregulējiet Allen bultskrūvi M12x50
un paceliet darbmašīnu aptuveni 5 mm virs grīdas. Ievietojiet
aizmugurējo ritentiņu bloku, nospiediet sviru uz leju un pabīdi-
et darbmašīnu pa darbnīcu.
5. NOREGULĒŠANA UN DARBĪBA
UZMANĪBU! Pirms uzstādīšanas un darbības uzsākša-
nas izlasiet šo rokasgrāmatu. Iepazīstieties ar darbmašī-
nu un tās ekspluatāciju pirms jebkāda darba sākšanas. Ja
informācija attiecībā uz drošību un darbmašīnas ekspluatāci-
ju nav izprasta vai netiek ievērota, darbā varat gūt smagas
fiziskas traumas.
5.1. Ātruma maiņa
Šai darbmašīnai ir V veida siksnas piedziņas sistēma, kas vada
ātrumus. Lai mainītu vārpstas darbības ātrumu:
1. Atvienojiet darbmašīnu no barošanas.
2. Atslābiniet abas zvaigžņveida skrūves M6x30, atveriet darb-
mašīnas korpusa durtiņas.
3. Atslābiniet Allen bultskrūvi M12x40 (a) ar Allen uzgriežņatslē-
gu. Izvelciet motora nospriegojuma sviru (b) uz āru.
