71
(a)
(b)
21. attēls
9 000 apgr./min
6 000 apgr./min
3 000 apgr./min
1 800 apgr./min
22. attēls
Ātrumu diagramma

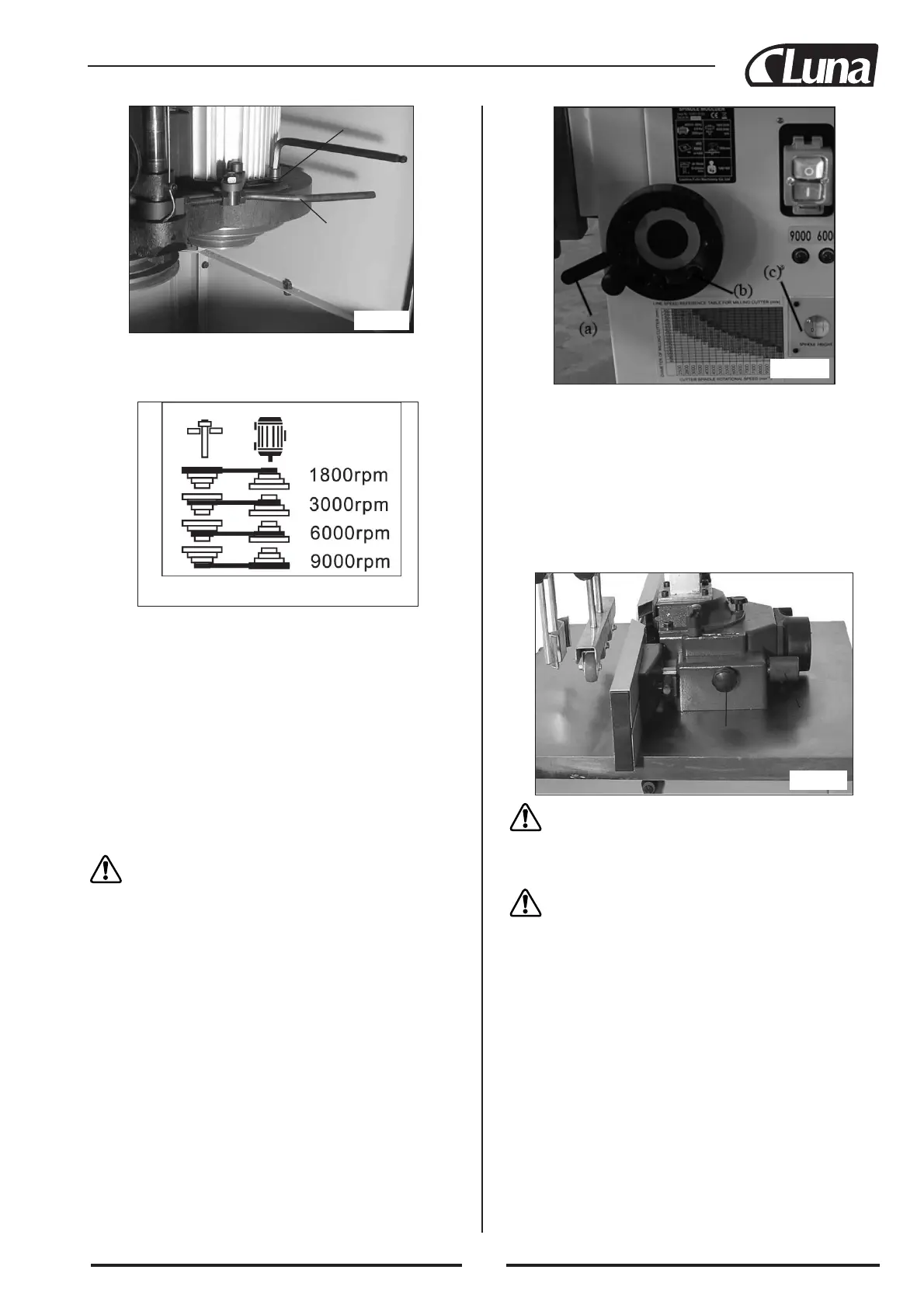

4. Izvēlieties vajadzīgo ātrumu. Ir četri ātrumi: 1800 apgr./min,
3000 apgr./min, 6000 apgr./min un 9000 apgr./min. 22. attēlā
redzami siksnas stāvokļi attiecībā uz katru pieejamo ātrumu.
5. Ieregulējiet siksnu attiecīgajās skriemeļu gropēs.
6. Pabīdiet uz augšu motora nospriegojuma sviru (b) un pievelci-
et Allen bultskrūvi (a). Tad, kad siksna ir pienācīgi nospriegota,
siksnas centrā, kad jūs to piespiežat, izdarot mērenu spiedienu,
jābūt aptuveni 1/4” padevei uz iekšu.
7. Pievelciet visas regulēšanas bultskrūves.
8. Pagrieziet skriemeli ar roku, lai nodrošinātu pienācīgu siksnas
iegulšanos savā vietā.
9. Aizveriet durtiņas.
5.2. V veida siksnas nomaiņa
Skatīt iepriekšējo sadaļu.
5.3. Vārpstas augstuma noregulēšana
BRĪDINĀJUMS. Lai veiktu šo ieregulēšanu, darbmašī-
na vispirms jāatslēdz no barošanas.
1. Atbrīvojiet vārpstas augstuma bloķētāju (a).
2. Pārliecinieties, vai frēzēšanas instruments nav pārāk tuvu noro-
bežojumam un darbvirsmai.
3. Virziet vārpstu vai nu uz augšu vai uz leju ar vārpstas augstuma
rokratu (b), līdz ir panākts vajadzīgais augstums.
Lai paceltu = grieziet pretēji pulksteņa rādītāju kustības
virzienam.
Lai nolaistu =grieziet pulksteņa rādītāju kustības virzienā.
Jebkuru augstuma maiņu var nolasīt tieši skalā (c).
4. Nostipriniet vārpstas augstuma bloķētāju (a).
5.4. Norobežojuma ieregulēšana
Norobežojums ir divdaļīga regulējama sistēma. katra norobežoju-
ma daļa ir regulējama atsevišķi, lai kompensētu dažādus griešanas
biezumus un īpašus frēzēšanas lietojumus. Lai noregulētu noro-
bežojumu:
1. Atslābiniet norobežojuma bloķētāja rokturi (zvaigžņveida skrū-
ve M8x25 (a)).
2. Pagrieziet vārpstas aiztura iestatīšanas kloķi (b), līdz noro-
bežojums ir iestatīts vajadzīgajā stāvoklī.
3. Pievelciet norobežojuma bloķētāja rokturi.
23. attēls
26. attēls
(a)
(b)
UZMANĪBU! Pirms veikt šo ieregulēšanu, jums jāno-
gaida, līdz vārpstas un frēzēšanas instrumenta darbība
ir pilnībā apstājusies.
5.5. Padeves veltņa ieregulēšana
BRĪDINĀJUMS. Lai veiktu šo ieregulēšanu, darbmašī-
na vispirms jāatslēdz no barošanas.
1. Atslābiniet zvaigžņveida skrūves M8x25 (a) un (b).
2. Pavirziet padeves veltni virs apstrādājamās detaļas.
3. Pievelciet zvaigžņveida skrūvi M8x25 (a), padeves veltni izvir-
ziet uz apstrādājamās detaļas centrālās līnijas.
4. Pievelciet zvaigžņveida skrūvi M8x25 (b), padeves veltni
nostipriniet pēc iespējas tuvāk apstrādājamajai detaļai.
5. Atslābiniet zvaigžņveida skrūves M8x25 (c) un (d).
6. Pavirziet pretatsitiena plāksni apstrādājamās detaļas tuvumā.
7. Pievelciet zvaigžņveida skrūvi M8x25 (c), paceliet plāksni
aptuveni 5 – 10 mm virs darbvirsmas.
8. Pievelciet zvaigžņveida skrūvi M8x25 (d), plāksni nostipriniet
pēc iespējas tuvāk apstrādājamajai detaļai.
