REMARQUE : si un relais de ventilateur ou d'alarme est activé pendant l'Étalonnage dû, « Fan » ou « ALr » est ajouté à la fin de
la séquence d'affichage.
4.4 Boucle de courant 4-20 mA
En Mode Haut « HigH », la sortie correspond à la sortie la plus élevée des deux capteurs. Par exemple, une lecture de CO de
50 ppm correspond à une sortie de 8 mA et une lecture de NO
2
de 10 ppm correspond à une sortie de 12 mA. La sortie en Mode
Haut sera de 12 mA.
REMARQUE : le Mode Haut ne doit être utilisé que lorsque le détecteur est utilisé en tant qu'unité autonome. Le Mode Double
doit être utilisé lorsque le détecteur est connecté à un panneau de commande Macurco DVP.
En mode double « dUAL », le courant oscille entre différentes valeurs lorsqu'il est mesuré à l'aide d'un ampèremètre. Le courant
représente les lectures de CO et de NO
2
simultanément en utilisant un signal qui est lisible par un panneau Macurco DVP.
Air pur – Si la fonction 4-20 mA est réglée sur « ON » en mode « HigH » et la concentration actuelle de gaz est à « 0 » (zéro), la
boucle de courant 4-20 mA produit 4 mA.
Lecture de gaz – Si la fonction 4-20 mA réglée sur « On » en mode « HigH », la sortie lira entre 4 mA et 20 mA en fonction de la
concentration actuelle des gaz.
Défaillance – Lorsque la fonction 4-20 mA est activée (« ON ») en mode « HigH » et que le Réglage du ventilateur en cas de
défaillance est activé, la boucle de courant 4-20 mA délivrera 1 mA ou 24 mA en fonction de la défaillance. Voir Section
5.1
Diagnostics embarqués.
4.5 Configuration « CON »
Pour modifier les paramètres, retirer la vis Philips sur la partie avant du CX-xx. Retirer le capot avant de l’appareil. Localiser le
MENU et le bouton ENTRÉE [ENTER] en haut à gauche du panneau.

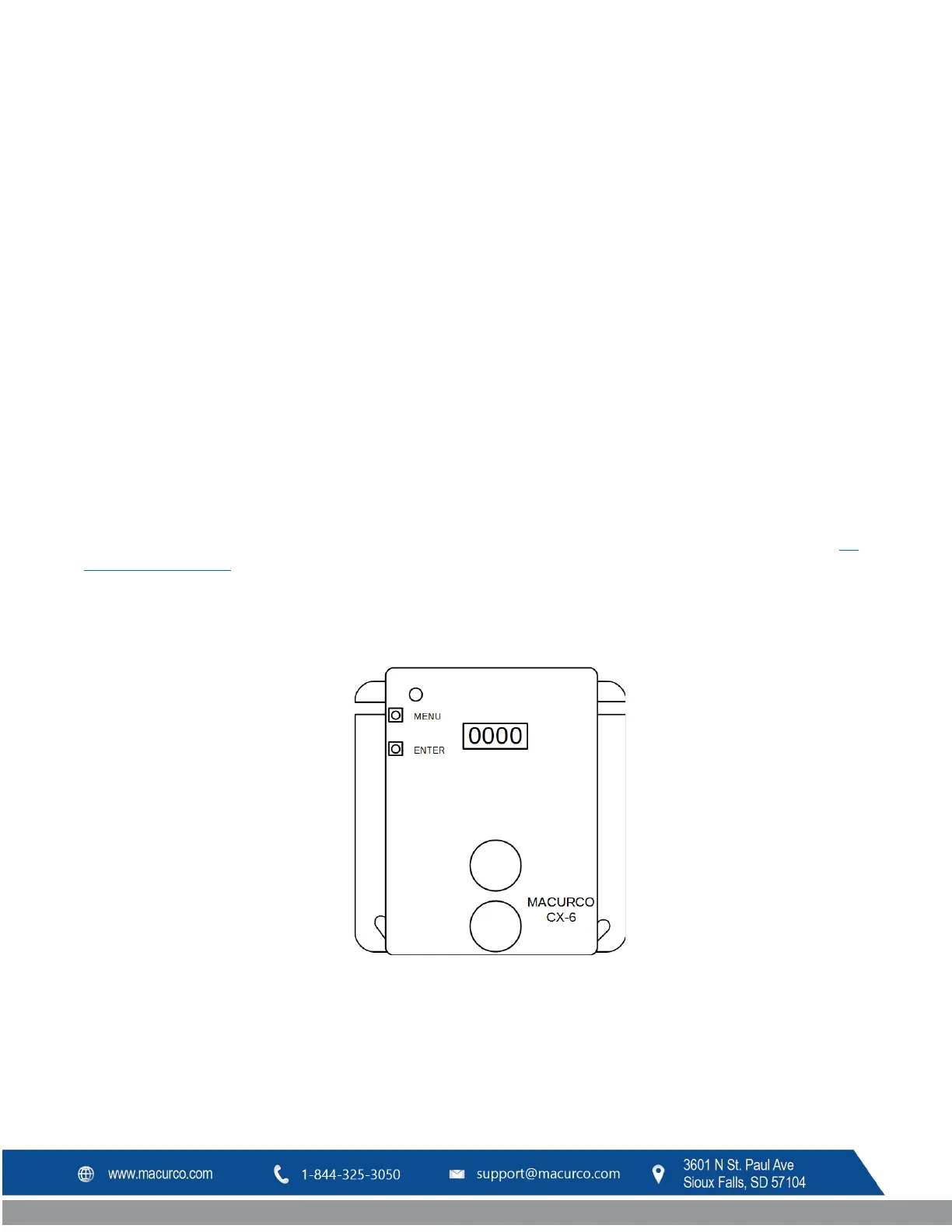

Figure 4-1 Vue du tableau
4.5.1 Par défaut - Paramètres d'usine
Le CX-xx est préprogrammé avec les paramètres par défaut suivants :
