Mahe MMS 2000P - WIG-Anschluss

7 MMS 2000P
MMS 2400
MMS 3000
DE

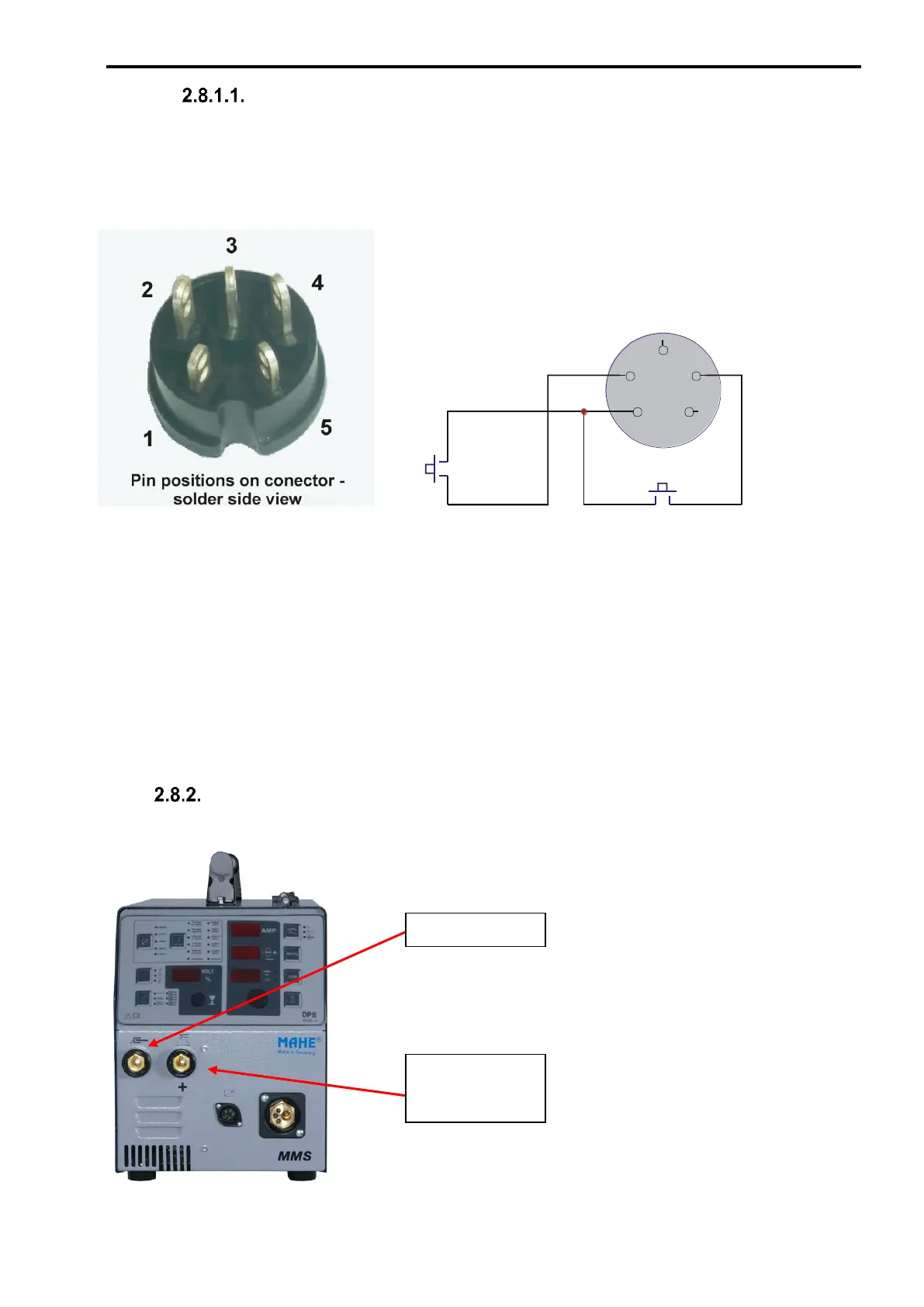

Anschluß des MIG Brenners mit Up/Down Funktion
Kabelstecker AMPHENOL T3012002 MAHE
®
Artikelnummer 14010181
Der Kontakteinsatz ist unten von der Lötseite gezeigt. (siehe Bild 1)
1
2
3
4
5
Up
Down
Bild 1 Bild 2
Anschluss Belegung (siehe Bild 2):
1. Minus für den Taster
2. UP Taster
3. nicht verwendet
4. DOWN Taster
5 . nicht verwendet
WIG-Anschluss
Werkstück
Klemme
WIG Brenner
