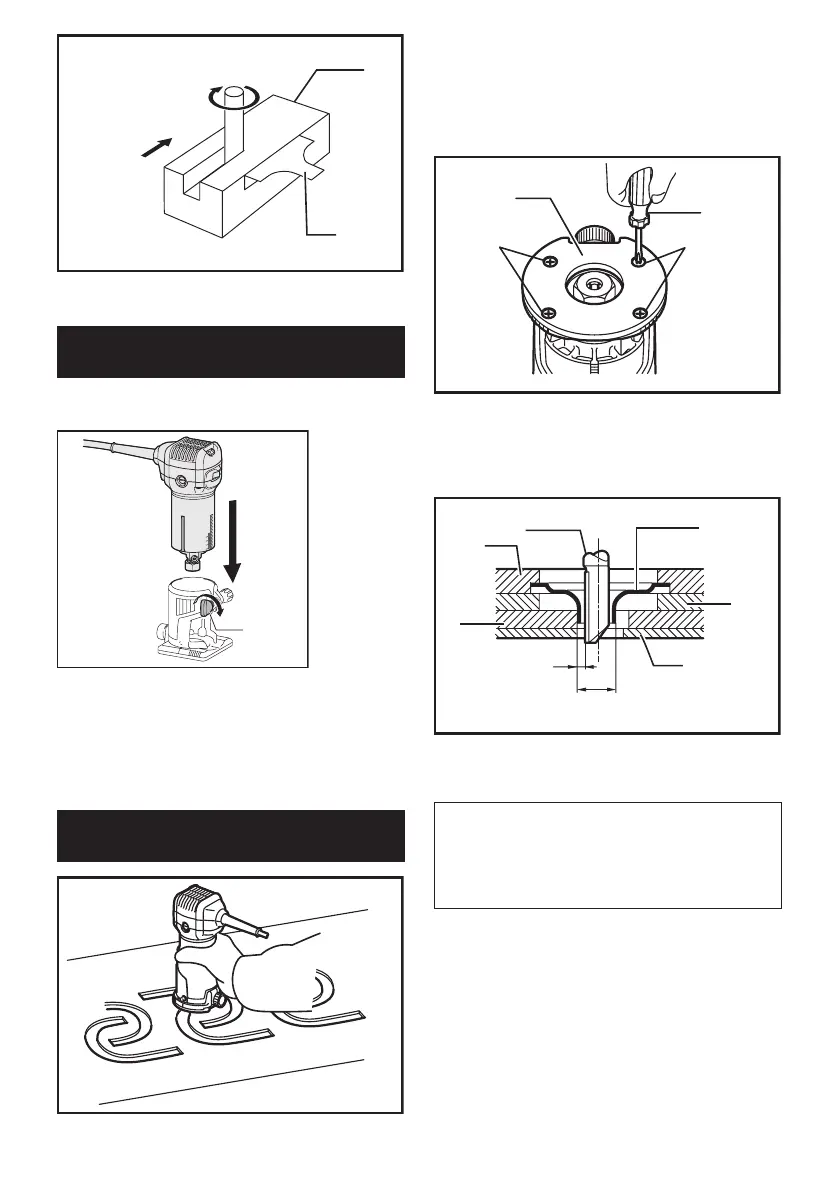

36 ESPAÑOL
1
2
3
4
► 1. Dirección de alimentación 2. Dirección de giro de
la fresa 3. Pieza de trabajo 4. Guía recta
Base de la recortadora (resina)
(accesorio opcional)
Puede usar la base de la recortadora (resina) como un
accesorio opcional, según se muestra en la gura.
1
► 1. Tuerca de pulgar
Coloque la herramienta sobre la base de la recortadora
(resina) y apriete la tuerca de pulgar para jar la fresa
en la posición deseada.
Para información sobre los procedimientos de opera-
ción, consulte la sección de la operación para la base
de la recortadora.
Guía de plantilla (accesorio
opcional)
La guía de plantilla contiene un casquillo a través del
cual pasa la fresa, permitiendo utilizar la recortadora
con patrones de plantilla.
Aoje los tornillos y quite el protector de la base. Ponga
la guía de plantilla en la base y vuelva a poner el pro-
tector de la base. Después sujete el protector de la
base apretando los tornillos.
1
2
3
2
► 1. Protector de la base 2. Tornillos 3. Destornillador
Sujete la plantilla en la pieza de trabajo. Ponga la
herramienta sobre la plantilla y mueva la herramienta
deslizando la guía de plantilla a lo largo del costado de
la plantilla.
1
2
3
4
5
6
10mm (3/8")
7
► 1. Broca recta 2. Base 3. Plantilla 4. Distancia
(X) 5. Pieza de trabajo 6. Guía de plantilla 10
7. Protector de la base
NOTA:
• La pieza de trabajo será cortada con un tamaño
ligeramente diferente al de la plantilla. Tenga en
cuenta la distancia (X) entre la fresa y el exterior
de la guía de plantilla. La distancia (X) se puede
calcular utilizando la siguiente ecuación:
Distancia (X) = (diámetro exterior de la guía de plantilla
- diámetro de la fresa) / 2
