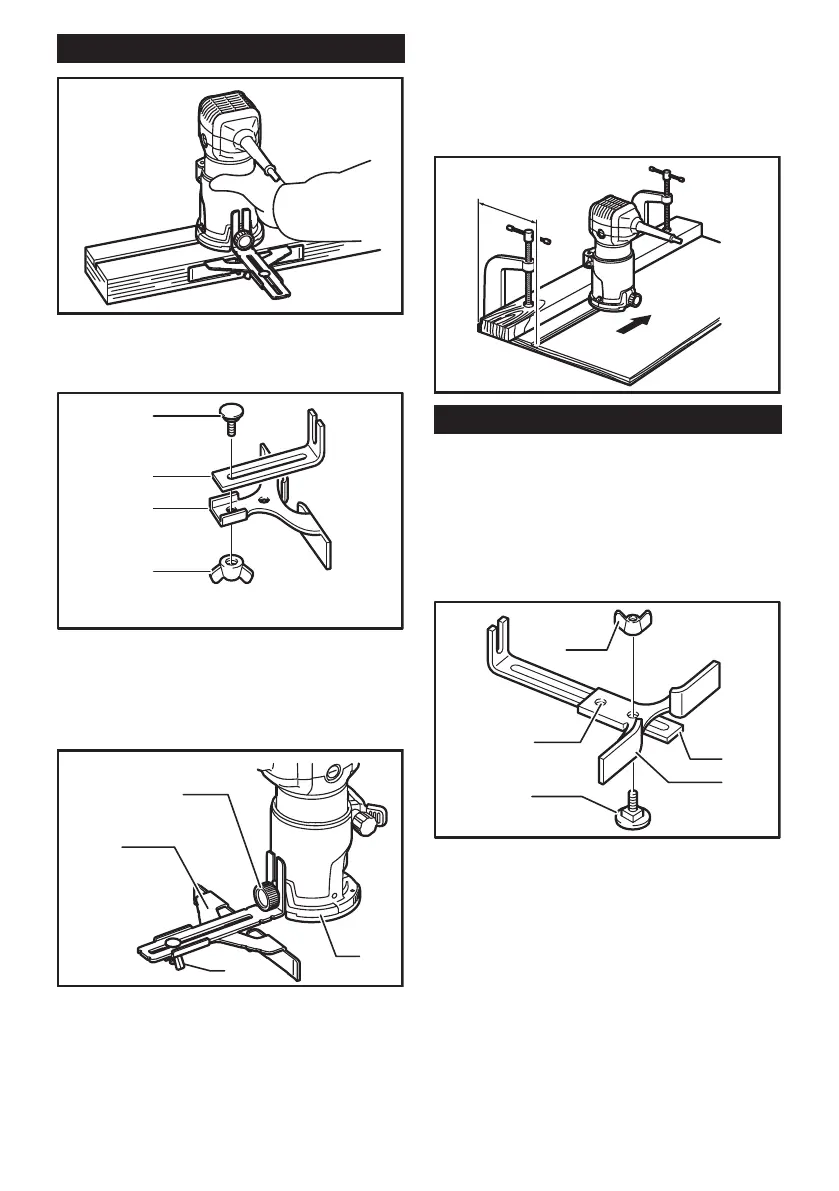

Guía recta (accesorio opcional)
La guía recta resulta útil para realizar cortes rectos
cuando se hacen biseles o ranuras.
Coloque la placa guía en la guía recta con el perno y la
tuerca de mariposa.
1
2
3
4
► 1. Perno 2. Placa guía 3. Guía recta 4. Tuerca de
mariposa
Coloque la guía recta con el tornillo de apriete (A).
Aoje la tuerca de mariposa de la guía recta y ajuste la
distancia entre la fresa y la guía recta. En la distancia
deseada, apriete la tuerca de mariposa rmemente.
1
2
3
4
► 1. Tornillo de sujeción (A) 2. Guía recta 3. Tuerca de
mariposa 4. Base
Cuando corte, mueva la herramienta con la guía recta a
ras del costado de la pieza de trabajo.
Si la distancia (A) entre el costado de la pieza de
trabajo y la posición de corte es muy ancha para la
guía recta, o si el costado de la pieza de trabajo no es
recto, no podrá utilizarse la guía recta. En este caso,
sujete rmemente una tabla recta a la pieza de trabajo
y utilícela como guía contra la base de la recortadora.
Avance la herramienta en el sentido de la echa.
A
Corte circular
El corte circular lo podrá realizar si ensambla la guía
recta y la placa guía como se muestra en las guras.
Los radios mínimos y máximos de los círculos a cortar
(distancia entre el centro del círculo y el centro de la
fresa) son los siguientes:
Mín.: 70 mm (2-3/4")
Máx.: 221 mm (8-11/16")
Para cortar círculos entre 70 mm (2-3/4") y 121 mm
(4-3/4") de radio.
1
2
3
4
5
► 1. Tuerca de mariposa 2. Placa guía 3. Guía recta
4. Oricio central 5. Perno
