2-81
EN
IT
EN ESFR
648970 IT-EN-FR (18/02/2016)

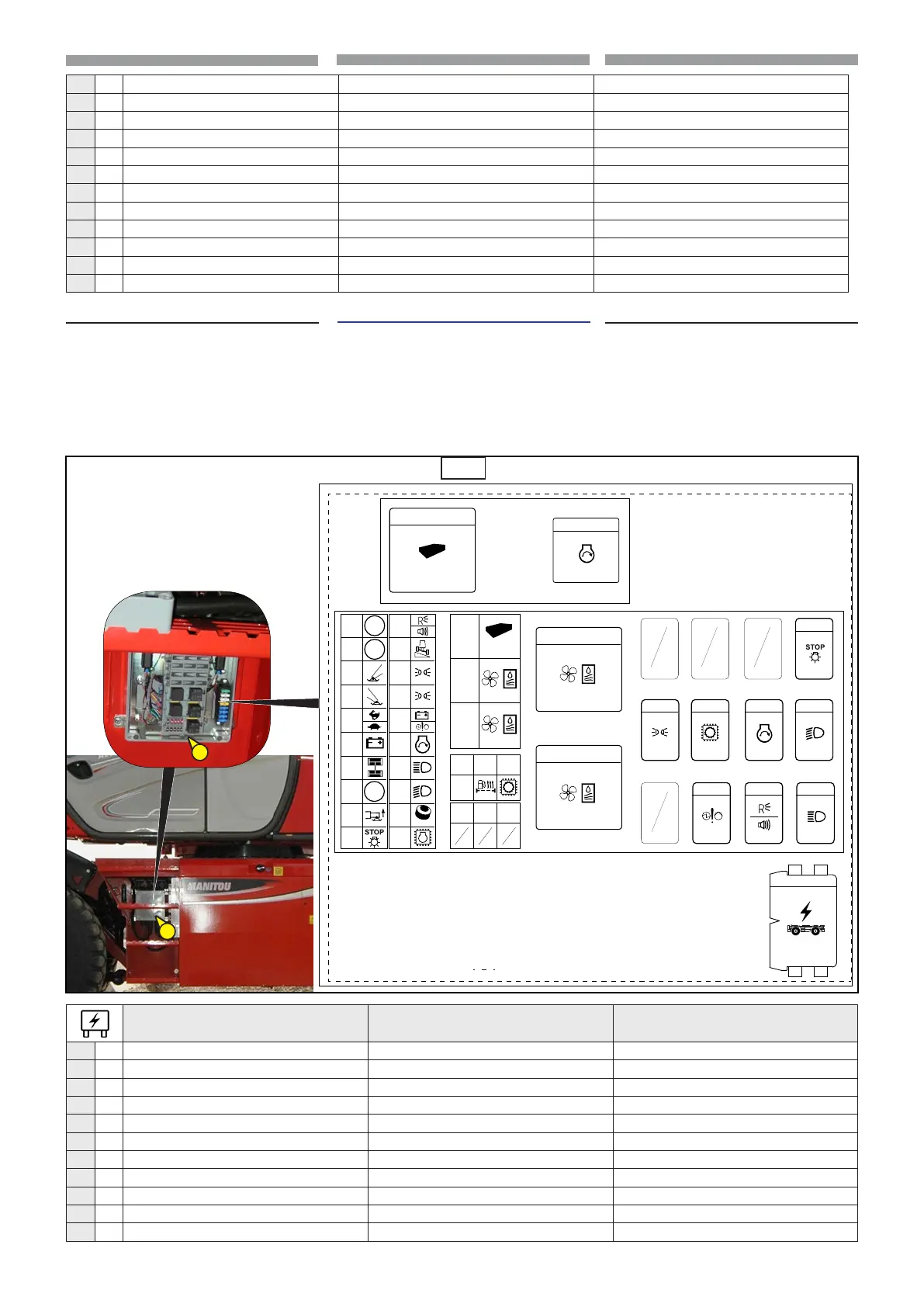

9 FUSIBILI E RELÈ CARRO
(9)
- Rimuovere lo sportello (1,9) di accesso
ai fusibili e relè (2,
9).
p
Sostituire sempre un fusibile
difettoso con uno equivalente.
Non utilizzare mai un fusibile
riparato.
9 FUSE AND RELAY ON CHARIOT
(9)
- Remove the (1,9) door for access to the
fuses and relays (2,
9).
p
Always replace a faulty fuse with
another of equivalent rating.
Never use a fuse that has been
repaired.
9
1
F1
(3A)
F2
(3A)
F3
(5A)
F4
(5A)
F5
(5A)
F6
(7,5A)
F7
(7,5A)
F8
(7,5A)
F9
(7,5A)
F10
(7,5A)
F11
(7,5A)
F12
(7,5A)
F13
(10A)
F14
(7,5A)
F15
(15A)
F16
(10A)
(10A)
F17
(15A)
F18
(15A)
(7,5A)
F19
F20
R3
R4
R14 R17
R13
53020602
OPTIONAL
OPTIONAL
OPTIONAL
R1
R2
R16
R15
195 mm
182 mm
ADESIVO LAYOUT FUSE/RELE SCATOLA CARRO
MRT +_S2 ST4/T4F
1121/53020602
Taglio - Cut
STAMPA:
- SUPPORTO ADESIVO COLORE ARGENTO,
- GRAFICHE COLORE NERO 100%
Stefano Mazzoli
29/03/2016
R11
R7
R10
ACQ
(30A)
F21
(25A)
F22
(25A)
F23
(20A)
F24
(20A)
F25
(15A)
F26
F27 F28 F29
MC2M C
12/24V
R5
MC2M C
2
FUNZIONI FUNCTIONS FONCTIONS
F1
3A
Fusibile “30” alimentazione connettore opzionale Fuse "30" Optional supply connector Fusible “30” alimentation connecteur optionnel
F2
3A
Fusibile “15” alimentazione connettore opzionale Fuse "15" Optional supply connector Fusible “15” alimentation connecteur optionnel
F3
5A
Fusibile “15” microinterruttore stabilizzatori al suolo Fuse "15" outriggers on ground microswitches Fusible “15” micro interrupteur stabilisateurs au sol
F4
5A
Fusibile “15” microinterruttore stabilizzatori al suolo Fuse "15" outriggers on ground microswitches Fusible “15” micro interrupteur stabilisateurs au sol
F5
5A
Fusibile “15” microinterruttore marcia lenta-veloce Fuse "15" fast/slow gear microswitch Fusible “15” micro interrupteur marche lente-rapide
F6
7.5A
Fusibile “30” alternatore Fuse"30" alternator Fusible “30” alternateur
F7
5A
Fusibile “15” sensori allineamento assale Fuse "15" alignment axle sensor Fusible “15” capteurs alignement essieu
F8
7.5A
Fusibile “15” alimentazione connettore Opzionale Fuse "15" Optional supply connector Fusible “15” alimentation connecteur Optionnel
F9
7.5A
Fusibile “15” microinterruttori stabilizzatori sollevati Fuse "15" outriggers up microswitches Fusible “15” micro interrupteur stabilisateurs soulevés
F10
7.5A
Fusibile “15” luci stop Fuse "15" stop lights Fusible "15" feux de stop
F11
7.5A
Fusibile “15” luci retromarcia + cicalino Fuse "15" reverse gear light + buzzer Fusible “15” feux marche arrière + avertisseur
F3-a 20A
Fusibile ventola condensatore 1 Fuse for condenser fan 1
Fusible ventilateur condensateur 1
F4-a 20A
Fusibile interruttore ventole cabina e kit NORDIC Fuse for cabin fan switch and NORDIC kit
Fusible interrupteur ventilateurs cabine et kit NORDIC
F5-a 7,5A
Fusibile elettrovalvola compressore e portello Fuse for compressor solenoid valve and door
Fusible électrovanne compresseur et trappe
R1-a -
Relè 3a velocità ventola cabina Relay for for 3rd speed of cabin fan
Relais 3a vitesse ventilateur cabine
R2-a -
Relè ventola condensatore 2 Relay for condenser fan 2
Relais ventilateur condensateur 2
R3-a -
Relè ventola condensatore 1 Relay for condenser fan 1
Relais ventilateur condensateur 1
R4-a -
Relè stacco alimentazione ventola cabina Relay for cabin fan supply disconnection
Relais débranchement alimentation ventilateur cabine
R5-a -
Relè portello aria Relay for air door
Relais trappe d'air
R6-a -
Relè interruttore ventole cabina Relay for cabin fan switch
Relais interrupteur ventilateurs cabine
R7-a -
Relè elettrovalvola compressore Relay for compressor solenoid valve
Relais électrovanne compresseur
R8-a -
Relè ventilazione kit NORDIC Relay for NORDIC kit ventilation
Relais ventilation kit NORDIC
T1 -
Relè temporizzatore per portello Relay for door timer
Relais temporisateur pour trappe
9 FUSIBLES ET RELAIS DU CHARIOT
(9)
- Enlever la portière (1,9) di accès aux
fusibles et relais (2,
9).
p
Toujours remplacer un
fusible défectueux par un
fusible de calibre équivalent.
Ne jamais utiliser un fusible
réparé.
