16  SERVOCOMANDI ELETTROIDRAULICI
PROPORZIONALI

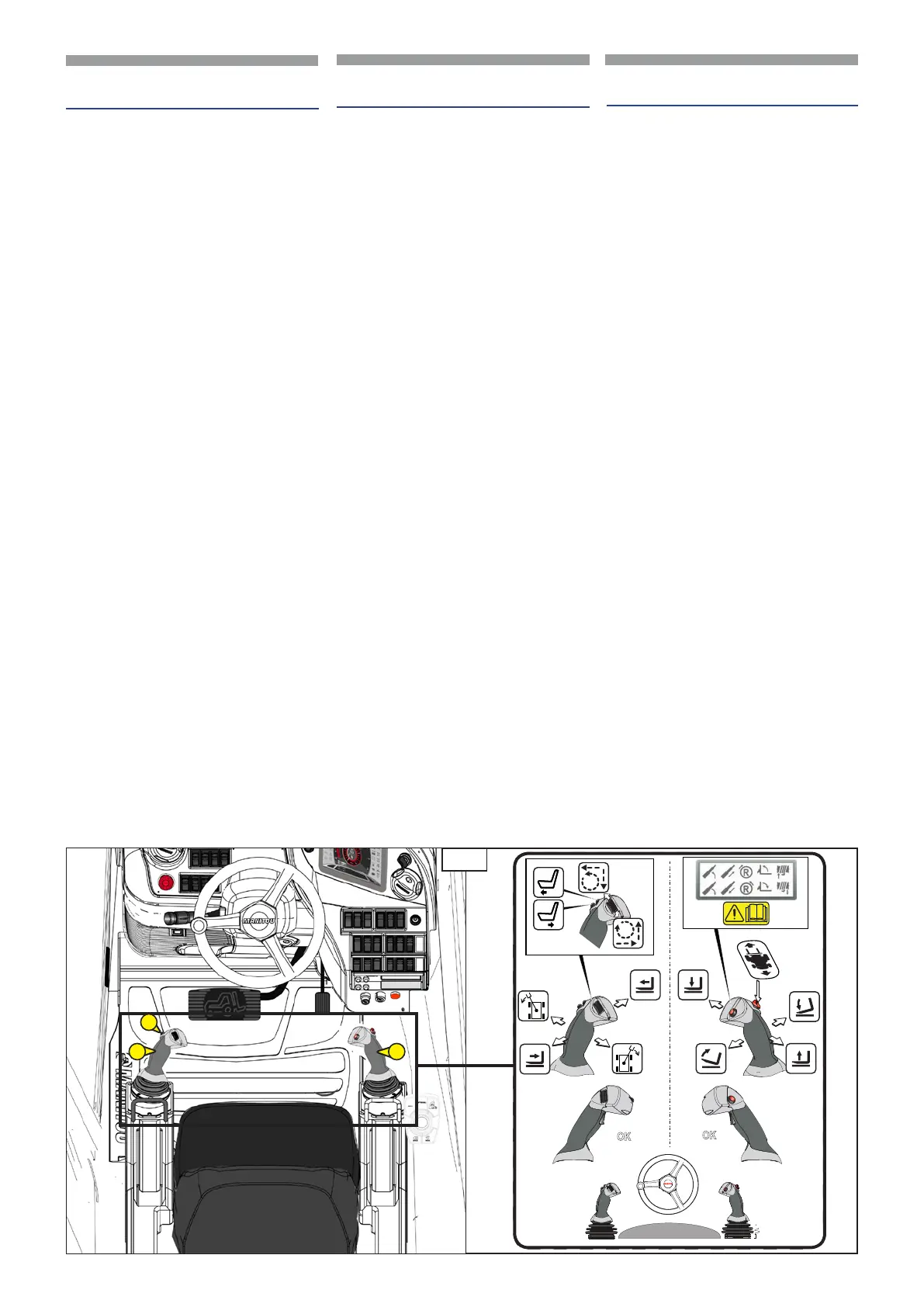

Il carrello è dotato di due servocomandi
elettroidraulici uno alla destra (1,
15)
dell’operatore e uno alla sinistra (2,
15)
entrambi sui braccioli del sedile per garantire
un migliore controllo e comfort.
p
I manipolatori funzionano solo
con portiera cabina chiusa e
pulsanti di consenso manovre
premuti.
Servocomando (1,
15)
Può azionare simultaneamente due
movimenti a doppio effetto: sollevamento del
carico e inclinazione delle forche.
Per abilitare e compiere i movimenti
mantenere premuto il consenso manovre
(OK,
15) su manipolatore (1,15).
- Per sollevare il carico tirare indietro la
leva.
- Per abbassare il carico spingere la leva in
avanti.
- Per far inclinare la forca verso il basso
spingere la leva verso destra.
- Per inclinare verso l’alto la forca spingere
la leva a sinistra.
- Pulsante per impostare la velocità
massima dei movimenti idraulici
Servocomando (2,
15)
Può azionare simultaneamente tre movimenti
a doppio effetto: Sfilo del braccio telescopico;
rotazione della torretta e comando optional.
Per abilitare e compiere i movimenti
mantenere premuto il consenso manovre
(OK,
15) su manipolatore (2,15).
- Per slare il braccio telescopico spingere
la leva in avanti.
- Per far rientrare il braccio tirare indietro
la leva.
- Per far ruotare la torretta in senso orario
spingere la leva verso destra.
- Per far ruotare la torretta in senso
antiorario spingere la leva verso sinistra.
- Per comandare l’optional nei suoi
movimenti ruotare il roller sopra la leva
(2,
15).
- Muovere avanti-indietro il sedile
elettricamente premendo i due bottoni
(3,
15) su manipolatore sinistro.
In avanti si inclina anche di 13° verso
l’alto.
16  PROPORTIONAL ELECTROHYDRAULIC
SERVOCONTROLS
The forklift truck is equipped with two
electro-hydraulic servocontrols, one to the RH
(1,
15)of the operator and the other to the
LH (2,
15) both on the arm-rests to ensure
better control and comfort.
p
The manipulators work only
with the cab door closed and the
manoeuvre consent pushbuttons
pressed.
Servocontrol (1,
15)
It can simultaneously activate two
double-action movements: lifting the load
and inclining the forks.
To enable and carry out the movements
keep the manoeuvre enable (OK,
15) on
manipulator (1,
15) pressed.
- To raise the load, pull the lever backwards.
- To lower the load, push the lever
forwards.
- To incline the fork downwards push the
lever to the RH.
- To incline the fork upwards push the le-
ver to the LH.
- Pushbutton for setting maximum speed
of hydraulic movements
Servo-control (2,
15)
It can simultaneously activate three double-
action movements: Telescopic boom
extension, turret rotation and optional
command.
To enable and carry out the movements
keep the manoeuvre enable (OK,
15) on
manipulator (2,
15) pressed.
- To extend the telescopic boom press the
lever forwards.
- To retract the boom, pull the lever
backwards.
- To rotate the turret clockwise push the
lever to the RH.
- To rotate the turret anticlockwise push
the lever to the LH.
- To control the movements of the optio-
nal turn the roller on the lever (2,
15)
- Move the seat forwards-backwards
electrically by pressing the two but-
tons on the LH manipulator (3,
15).
It can also be inclined upwards forwards
by 13°.
53010700

OK

OK
15
1
2
3
16  SERVOCOMMANDES ÉLECTRO
HYDRAULIQUES PROPORTIONNELLES
Le chariot est muni de deux
servocommandes électro-hydrauliques,
une à droite (1,
15) du conducteur et
l'autre à gauche (2,
15) ; toutes deux se
trouvent sur les accoudoirs du siège pour
garantir un meilleur contrôle et davantage
de confort.
p
Les manipulateurs fonctionnent
à condition que la portière de
la cabine soit fermée et que
l'on ait poussé sur les boutons
d'autorisation des manœuvres.
Servocommandes (1,
15)
On peut actionner simultanément deux
mouvements à double effet : levage de la
charge et inclinaison des fourches. Pour
activer et accomplir les mouvements, pousser
et tenir l'autorisation des manœuvres
(OK,
15) sur le manipulateur (1,15).
- Pour soulever la charge, tirer le levier
vers l'arrière.
- Pour abaisser la charge, pousser le levier
vers l'avant.
- Pour incliner la fourche vers le bas,
pousser le levier vers la droite.
- Pour incliner la fourche vers le haut,
pousser le levier vers la gauche.
- Bouton pour régler la vitesse maximale
des mouvements hydrauliques
Servocommande (2,
15)
Elle peut actionner simultanément trois
mouvements à double effet : Télescopage
de la flèche, rotation de la tourelle et
commande en option.
Pour activer et accomplir les mouvements,
pousser et tenir l'autorisation des
manœuvres (OK,
15) sur le manipulateur
(2,
15).
- Pour télescoper la èche, pousser le levier
vers l'avant.
- Pour faire rentrer la èche, tirer le levier
vers l'arrière.
- Pour faire pivoter la tourelle dans le sens
des aiguilles d'une montre, pousser le
levier vers la droite.
- Pour faire pivoter la tourelle dans le sens
contraire des aiguilles d'une montre,
pousser le levier vers la gauche.
- Pour commander l'option dans ses
mouvements, tourner la roulette sur le
levier (2,
15).
- Déplacer le siège électriquement vers
l’avant ou vers l’arrière en poussant
sur les deux boutons .(3,
15) du
manipulateur gauche.
Vers l'avant, il s'incline de 13° vers le haut.
