2-87
EN
IT
EN ESFR
648970 IT-EN-FR (18/02/2016)
17 LEVA COMANDO PERNO BLOCCO
ROTAZIONE
Questa leva situata alla destra dell’operatore
comanda il perno che blocca la rotazione
idraulica del carrello elevatore. La leva ha
due posizioni:
- Per inserire il perno di blocco spingere la
leva in posizione (A,
114).
- Per disinserire il perno di blocco tirare la
leva indietro in posizione (B,
114).
p
Prima di inserire il perno nella
sede per bloccare la rotazione,
veri care che la parte superiore
del carrello (torretta) sia allineata
tramite la spia (C2,
114). Una
volta inserito il perno la spia
(C3,
114). segnala la presenza
del perno nella sede. È importante
al momento di usare il comando
della “Rotazione” di veri care
tramite la spia (C1,
114).
Per un corretto e migliore
utilizzo di questo dispositivo
fare riferimento al paragrafo
“UTILIZZO DEL DISPOSITIVO
DI ROTAZIONE” (Vedi Capitolo
1-ISTRUZIONI).
p
Se la torretta non è allineata ed
è stato erroneamente abbassato
il perno di blocco rotazione, il
comando di rotazione torretta
da joystick viene disabilitato.
Per ripristinare il comando
di rotazione torretta da
joystick sollevare il perno di
blocco torretta tirando la leva
(17,
114).
17 ROTATION BLOCKING PIN CONTROL
LEVER
This lever, on the RH of the operator, con-
trols the pin which blocks the hydraulic ro-
tation of the forklift truck. The lever has two
positions:
- To insert the blocking pin, push the lever
in position (A,
114).
- To deactivate the blocking pin pull the
lever backwards in position (B,
114).
p
Before inserting the pin in its
seat to block the rotation, check
to make sure the upper part
of the forklift truck (turret) is
aligned by means of indicator
(C2,
114). When the pin is
inserted indicator (C3,
114).
indicates that the pin is in its seat.
It is important when using the
“Rotation” command to check by
means of indicator (C1,
114).
For correct and optimum use of
this device, refer to paragraph
“USING THE ROTATION DEVICE”
(See Chapter 1-INSTRUCTIONS).
p
If the turret is not aligned
and it was erroneously
lowered the rotation lock
pin, the turret rotation
control by joystick is disabled.
To restore the turret rotation
control by joystick lift the turret
locking pin by pulling the lever
(17,
114).

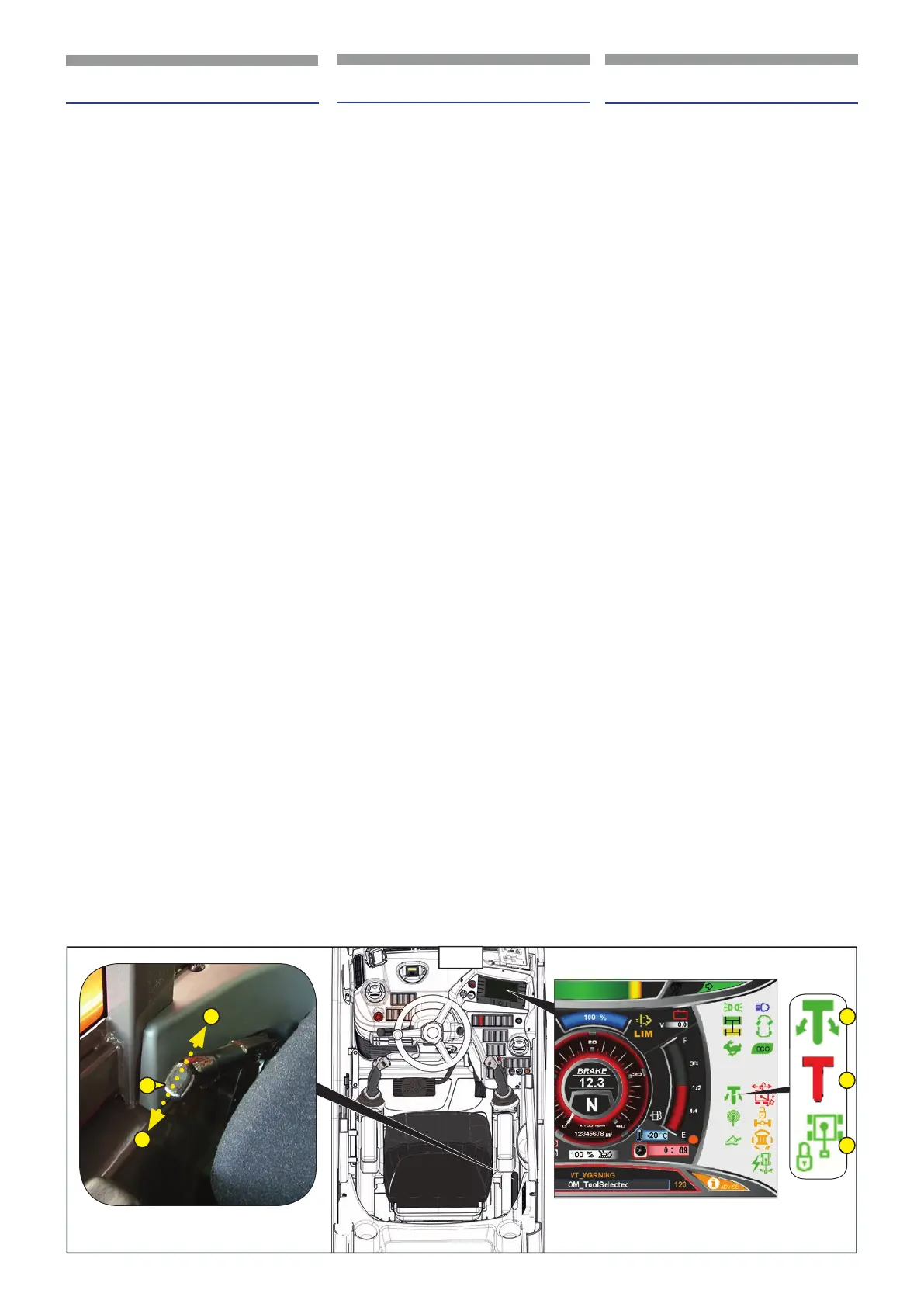

114
B
A
17
C1
C2
C3
17 LEVIER DE COMMANDE AXE BLOCAGE
ROTATION
Ce levier placé à la droite du conducteur,
commande l’axe qui bloque la rotation
hydraulique du chariot élévateur. Le levier a
deux positions:
- Pour engager l’axe de blocage pousser le
levier en position (A,
114).
- Pour désengager l’axe de blocage tirer le
levier vers l’arrière en position (B,
114).
p
Avant d’e ectuer le blocage
de la rotation, il est important
de s’assurer à l’aide du témoin
que la partie supérieure du
chariot (tourelle) se trouve en
alignement (C2,
114). Une
fois que le blocage est inséré,
le témoin (C3,
114). signale
la présence du blocage dans
le siège. Il est important au
moment d’utiliser la commande
de la “Rotation” de véri er à
traveers le témoin (C1,
114).
Pour une utilisation correcte
et meilleure du dispositif de
rotation, se rapporter au
paragraphe "UTILISATION DU
DISPOSITIF DE ROTATION" (Voir
Chapitre 1-INSTRUCTIONS).
p
Si la tourelle n’est pas alignée
et est baissée par erreur,
le mécanisme de blocage
de rotation, la commande
de rotation de la tourelle
de joystick est désactivée.
Pour rétablir la commande de
rotation de tourelle de joystick,
soulever le mécanisme de
blocage de tourelle en tirant le
levier (17,
114).
