Manitou MRT 2150 Privilege Plus ST4 S2 Operator's Manual

2-129
EN
IT
EN ESFR
648970 IT-EN-FR (18/02/2016)

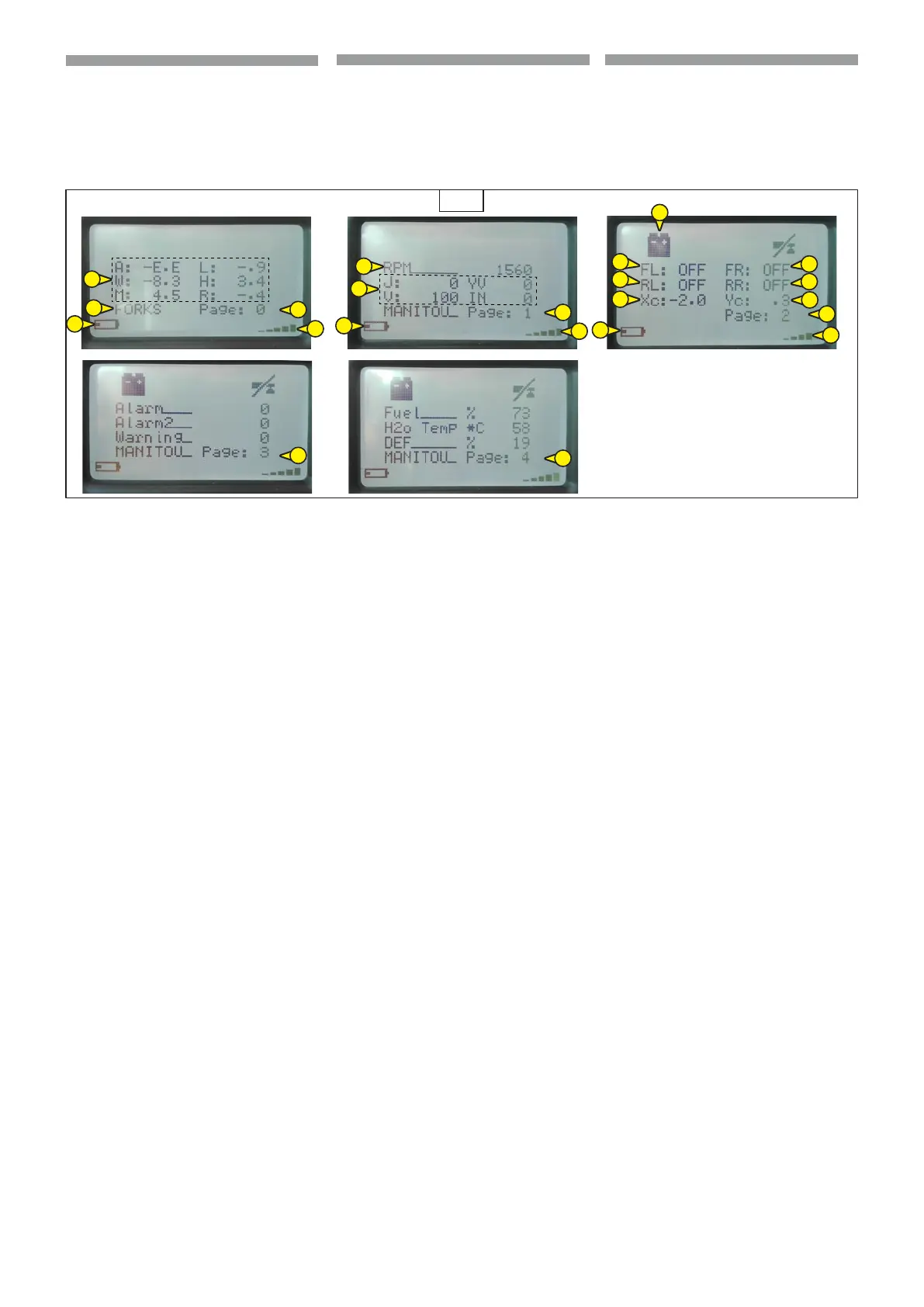

Display pages:
1. page 0 (1.0,104)
2. page 1 (1.1,104)
3. page 2 (1.2,104)
4. page 3 (1.1,104)
5. page 4 (1.4,104)
1. Page 0 (1.0,
104)
- Reading main operating data
(1.0a,
104):
• Height o the ground (H)
(reading in “Metres”, with a decimal)
• Boom angle (A) (reading in “Degre-
es”, with a decimal)
• Boom length (L)
(reading in “Metres”, with a decimal)
• Operating radius (R)
Measurement of the distance from
the fth wheel centre to the projec-
tion of the point of applicaton of
the load. (reading in “Metres”, with a
decimal).
• Weight of load lifted (W)
(reading in “Tons”, with a decimal).
• Maximum permitted load (M) in
the current conguration of the
machine. (reading in “Tons”, with a
decimal).
• Equipment being used
(PT,forks,etc...).
- Radio control battery charge
(1.0b,
104)
- Radio signal (1.0c,
104)
2. Page 1 (1.1,
104)
- RPM (1.1a,
104)
- The operating status of joystick and
movements (for Manitou Assistance)
(1.1b,
104)
- Radio control battery charge
(1.1c,
104)
- Radio signal (1.1d,
104)
3. Page 2 (1.2,
104)
- Status of the stabiliser resting to LH
front (1.2a,
104)
- Status of the stabiliser resting to RH
front (1.2b,
104)
- Status of the stabiliser resting to LH rear
(1.2c,
104)
Pagine display:
1. pagina 0 (1.0,
104)
2. pagina 1 (1.1,104)
3. pagina 2 (1.2,104)
4. pagina 3 (1.1,104)
5. pagina 4 (1.4,104)
1. Pagina 0 (1.0,
104)
- Lettura dei dati di lavoro principali
(1.0a,
104):
• Altezza da terra (H) (lettura in “Metri”,
con un decimale)
• Angolo braccio (A)(lettura in “Gradi”,
con un decimale)
• Lunghezza del braccio (L) (lettura in
“Metri”, con un decimale)
• Raggio di lavoro (R)
Misura della distanza dal centro
ralla alla proiezione del punto di
applicazione del carico. (lettura in
“Metri”, con un decimale).
• Peso del carico sollevato (W) (lettura
in “Tonnellate”, con un decimale).
• Carico massimo ammesso (M)
nella congurazione attuale della
macchina. (lettura in “Tonnellate”,
con un decimale).
• attrezzatura in uso
(PT, forche, cestello, etc...).
- Carica batteria radiocomando
(1.0b,
104)
- Segnale radio (1.0c,
104)
2. Pagina 1 (1.1,
104)
- Giri motore termico (1.1a,
104)
- Stato di funzionamento del Joystick (per
Assistenza Manitou) (1.1b,
104)
- Carica batteria radiocomando
(1.1c,
104)
Segnale radio (1.1d,104)
3. pagina 2 (1.2,104)
- Stato di appoggio dello stabilizzatore
frontale sinistro (1.2a,
104)
- Stato di appoggio dello stabilizzatore
frontale destro (1.2b,
104)
- Stato di appoggio dello stabilizzatore
posteriore sinistro (1.2c,
104)
104
1.0
1.3
1.1
1.4
1.2
1.2b
1.0b
1.0a
1.0c
1.0d
1.1b
1.1a
1.1c
1.1d
1.2b
1.2d
1.2f
1.2a
1.2c
1.2e
1.2g
1.2h
Page acheur:
1. page 0 (1.0,104)
2. page 1 (1.1,104)
3. page 2 (1.2,104)
4. page 3 (1.1,104)
5. page 4 (1.4,104)
1. Page 0 (1.0,
104)
- Lecture des principales données de
travail(1.0a,
104):
• Garde au sol (H) (lecture en "Mètres",
avec une décimale)
• Angle de èche (A) (lecture en
"Degrés", avec une décimale)
• Longueur de èche (L)*, (lecture en
"Mètres", avec une décimale)
• Rayon de travail (R) Mesure de la
distance du centre couronne à la
projection du point d’application de
la charge. (lecture en "mètres", avec
une décimale).
• Poids de la charge levée (W), (lecture
en "Tonnes", avec une décimale).
• Charge maximale admissible (M)
dans la conguration actuelle de la
machine. (lecture en "Tonnes", avec
une décimale).
• matériel en usage
(PT, fourches, nacelle, etc...).
- Charge batterie radiocommande
(1.0b,
104)
- Signal radio (1.0c,
104)
2. page 1 (1.1,
104)
- Tours moteur thermique (1.1a,
104)
- État de fonctionnement du Joystick
(pour l'Assistance Manitou) (1.1b,
104)
- Charge batterie radiocommande
(1.1c,
104)
Signal radio (1.1d,104)
3. page 2 (1.2,104)
- État d'appui du stabilisateur frontal
gauche(1.2a,
104)
- État d'appui du stabilisateur frontal
droit(1.2b,
104)
- État d'appui du stabilisateur arrière
gauche(1.2c,
104)
