Manitou MRT 2150 Privilege Plus ST4 S2 Operator's Manual

2-43
EN
IT
EN ESFR
648970 IT-EN-FR (18/02/2016)
M
I  PULSANTE LIVELLAMENTO
AUTOMATICO STABILIZZATORI
La macchina è dotata di un dispositivo di
livellamento degli stabilizzatori, rispetto
al terreno per poter livellare la macchina
e quindi sollevare il braccio all’altezza
massima in tutta sicurezza e in completa
stabilità.
Funzionamento dispositivo
Prima di livellare la macchina occorre
selezionare i quattro stabilizzatori,
interruttori (F, G, J, K,
3.4)
Mantenere premuto il pulsante (2,
3.4)
no a quando la macchina è livellata e
stabilizzata.
Su pannello di controllo, in “pagina lavoro”,
controllare le indicazioni di macchina
livellata e stabilizzata (I2,
3.4).

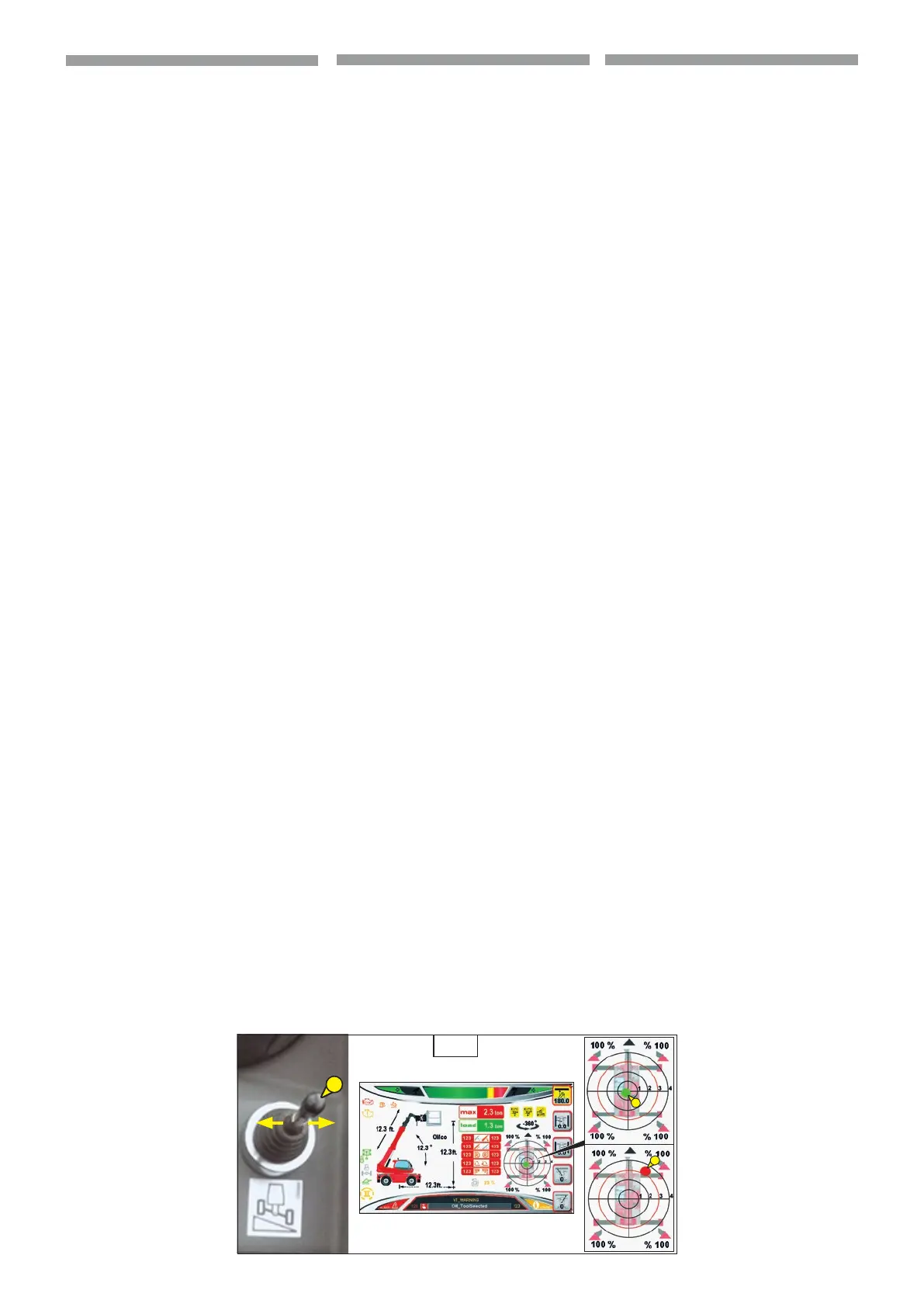

M  DISPOSITIVO DI LIVELLAMENTO
La leva (M,
3.5) situata a destra
dell’operatore, comanda il livellamento
trasversale del carrello elevatore.
Per eettuare le operazioni di livellamento
spingere la leva verso sinistra per inclinare
la macchina verso sinistra. Spingere la leva
verso destra per inclinare la macchina verso
destra.
Per ottenere una precisa orizzontalità della
macchina far riferimento alla livella a bolla
(
3.5):
1. bolla verde macchina livellata
2. bolla rossa macchina non è livellata.
h
L’operazione di livellamento
non è possibile quando:
- viene sollevato il braccio
telescopico, oltre 30° dal suolo,
- si ruota la torretta oltre 15°.
Le macchine sono dotate di un dispositivo
di livellamento del telaio, rispetto al terreno
per poter livellare la macchina e quindi
sollevare il braccio all’altezza massima in
tutta sicurezza e in completa stabilità.
Questo dispositivo permette di correggere
il livello di 8° a destra e 8° a sinistra.
Come si usa questo dispositivo
Livellare la macchina prima di sollevare
e slare il braccio facendo riferimento
all’apposito livello a bolla.
Se ci si accorge che la macchina non è
a livello riabbassare il braccio e ripetere
l’operazione di messa a livello.
1
2
I  STABILIZERS AUTOMATIC
LEVELLING PUSHBUTTON
The machine is provided with a device
for levelling the outriggers in relation to the
ground to be able to level the
machine and therefore lift the boom to the
maximum height in complete safety and
stability.
Working of the device
Before levelling the machine select the four
outriggers by means of switches (F, G, J, K,
3.4).
Keep button (2,
3.4) pressed until the
machine is leveled and stabilized.
On the control panel, in “working page”
check the indications of machine leveled
and stabilized (I1,
3.24a).
M  LEVELLING DEVICE
The (M,
3.5) lever on the right of the
operator controls transverse levelling of
the forklift truck.
To carry out levelling operations press the
lever on the left to incline the vehicle to the
left. Push the lever on the right to incline
the vehicle to the right.
To make the vehicle perfectly horizontal,
check the level gauge (
3.5):
1. green bubble machine leveled.
2. red bubble machine is not leveled.
h
The levelling operation
is not possible when:
- the telescopic boom is lifted, by
more than 30° o the ground,
- the turret is rotated by more
than 15°.
The machines are provided with a device
for levelling the frame in relation to the
ground to be able to level the machine and
therefore lift the boom to the maximum
height in complete safety and stability.
This device makes it possible to correct the
level by 8° to the right and 8° to the left.
Using this device
Level the vehicle before lifting and extend-
ing the boom, with reference to the level
gauge meant for the purpose.
If the vehicle is not level, lower the boom
and repeat the levelling operation.
3.5
I BOUTON DE NIVELLEMENT
AUTOMATIQUE DES
STABILISATEURS
La machine est équipée d'un dispositif de
nivellement des stabilisateurs par rapport
au sol an de pouvoir niveler la machine
et de soulever donc la èche à la hauteur
maximale en toute sécurité et stabilité.
Fonctionnement du dispositif
Avant de niveler la machine, il faut
sélectionner les quatre stabilisateurs,
interrupteurs (F, G, J, K,
3.4)
Pousser et tenir le bouton (2,
3.4) jusqu'à
ce que la machine soit nivelée et stabilisée.
Sur le panneau de contrôle, à la "page
travail", contrôler les indications de machine
nivelée et stabilisé (I2,
3.4).
M  DISPOSITIF DE NIVELLEMENT
Le levier (M,
3.5) situé à droite de
l’opérateur, commande la mise à niveau
transversale du chariot élévateur.
Pour eectuer les opérations de mise à
niveau, pousser le levier vers la gauche
pour incliner la machine vers la gauche.
Pousser le levier vers la droite pour incliner
la machine vers la droite.
Pour obtenir une horizontalité précise de la
machine, consulter le niveau à bulle (
3.5):
1. bulle verte machine à niveau
2. bulle rouge machine mal nivelée.
h
L’opération de correction de
dévers n’est pas possible quand:
- la èche télescopique est
soulevée à plus de 30° du sol,
- on tourne la tourelle de plus de
15°.
Les machines sont dotées d’un dispositif
correcteur nivèlement châssis par rapport
au terrain, pour pouvoir mettre à niveau
la machine et soulever ainsi la èche à la
hauteur maximale en toute sécurité et
totale stabilité.
Ce dispositif permet de corriger le devers de
8° à droite et 8° à gauche.
Mode d'emploi de ce dispositif
Mettre à la machine à niveau avant de
lever et de télescoper la èche en faisant
référence au niveau à bulle.
Si l’opérateur s’aperçoit que la machine
n’est pas à niveau, il faut abaisser la èche et
recommencer la mise à niveau.
