2. ALIGNMENTS
1. Idling Current Alignment
Adjustment Procedure
Set the power voltage to rated voltage for this adjustment.
Adjust the Idling Current with the variable resistor R707 1.
and R708 on the PWB P701.
Turn off the power.2.
"+" of Connect Digital Voltage is connected to the No. 1 3.
pin and connected "-" to No. 2 pin of J707.
"+" of Connect Digital Voltage is connected to the No. 1 4.
pin and connected "-" to No. 2 pin of J708.
Before turning on the power, R707 and R708 have been 5.
counter clockwise turned with the adjustment driver.
Turn on the power, VOLUME is set as -6. .
After 2 minutes.7.
With seeing the digital voltage meter turn the variable
resister clockwise slowly to adjust the idling current.
Idling adjustment with R707 (R708).
• Turn R707 (R708) clockwise to increase the idling
current.
• The adjustment value of idling current is
5 mV(25 mA) ± 0.5 mV(2.5 mA) each.
After 8 minutes.8.
Repeat the same procedure as 7.
• The adjustment value of idling current is
13.4 mV(67 mA) ± 0.5 mV(2.5 mA) each.
Adjustment is completed.
Remove connection cable, attach the top cover.9.
NOTE : Idling current decreases with the temperature rise
inside the unit, and it is set to 10 mV (50 mA) of
setting value in about 30 minutes after turn on the
power.
2. ALIGNMENTS
1. アイドリング電流調整
調整手順
調整時は必ず電源電圧を定格電圧に合わせてください。
P701基板上の半固定抵抗R707とR708でアイドリング電流1.
を調整します。
電源を
OFFします。2.
P701
基板のJ707にデジタルボルトメーターを接続します。3.
デジタルボルトメーターはJ707の1番ピン(丸印側)を"+"、
2
番ピンを"-"に接続します。
P701基板のJ708にデジタルボルトメーターを接続します。4.
デジタルボルトメーターはJ708の1番ピン(丸印側)を"+"、
2
番ピンを"-"に接続します。
電源を投入する前に半固定抵抗
R707とR708を、調整ドラ5.
イバーで反時計方向に回しきってください。
電源を投入しボリュームを
-6. にしてください。
電源を投入後
2分経過後。7.
P701
基板のJ707（J708）に接続したデジタルボルトメー
ターの電圧値を監視しながら、半固定抵抗
R707（R708）
をゆっくりと時計向に回してください。
• R707と R708を時計方向に回すとアイドリング電流が増加
します。
• アイドリング電流の調整値はそれぞれ
"5 mV(25 mA) ± 0.5 mV(2.5 mA)"にします。
さらに
8分経過後。8.
上記7.の手順でもう一度調整します。
• アイドリング電流の調整値はそれぞれ
"13.4 mV(67 mA) ± 0.5 mV(2.5 mA)"にします。
以上で調整は完了です。
デジタルボルトメーターの接続を外し、トップカバーを取
9.
付けます。
注意
: 調整終了後トップカバーを取付けるとセット内部の温度
上昇に伴いアイドリング電流が減少し、電源投入後約
30
分で設定値の"10 mV(50 mA)"になります。

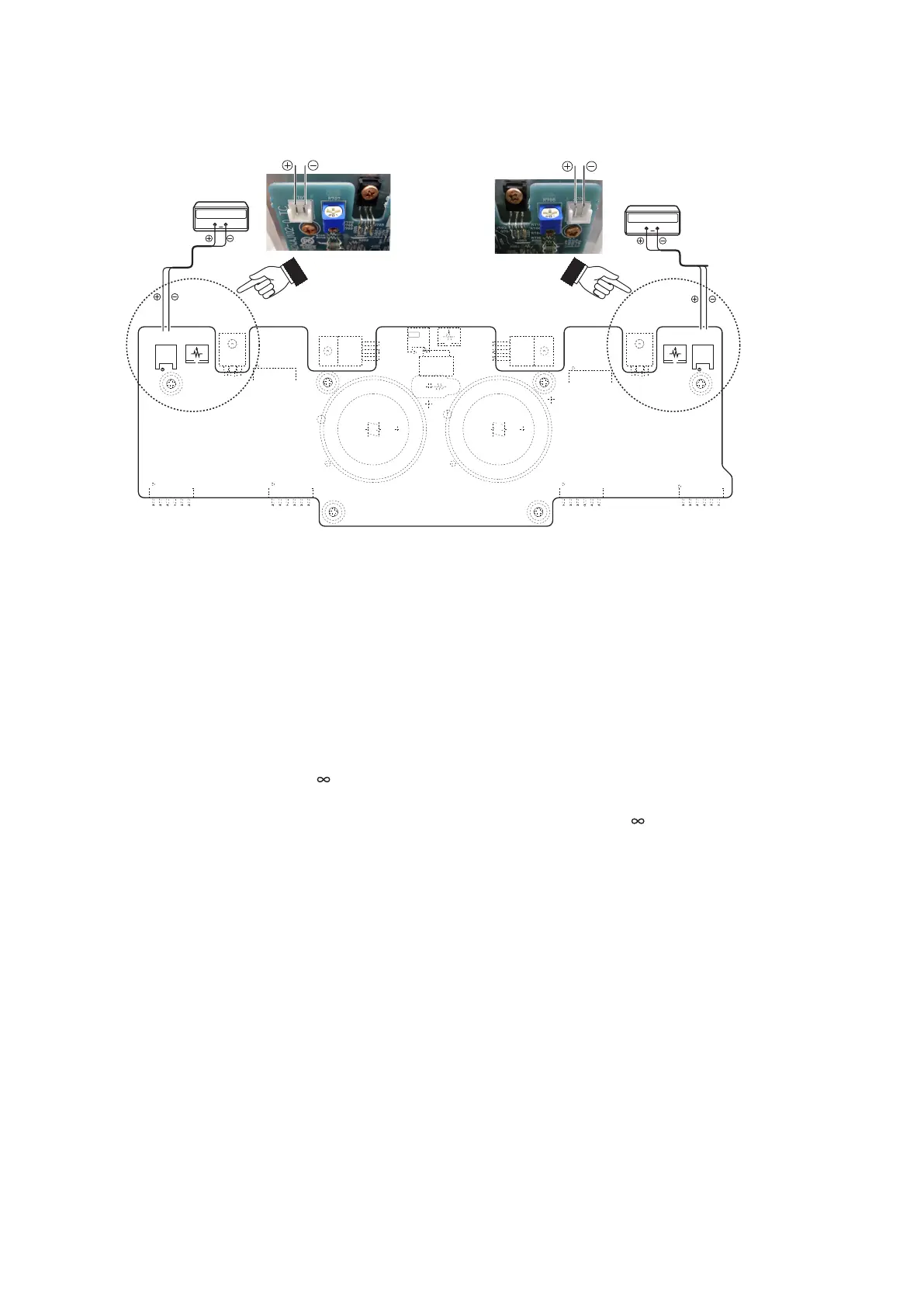

P701
ADJ
R708
T. P.
J708
ADJ
R707
T. P.
J707
Digital Voltmeter
R ch
V
Digital Voltmeter
L ch
V
