5. WRITING MAIN MICROPROCESSOR
PROCEDURE
Microprocessor needs writing software, when a
microprocessor (QU01) is replaced.
NECESSARY EQUIPMENT
• Windows PC (2000 or XP, with Serial Port)
• RS-232C Cable straight type (9 Pin female - 9 Pin
female)
• Connection JIG (90M-PM11S1JIG)
• Writing Tool and some files (FlashProg.exe, etc... in
TM86FH47pass folder)
• Writing data (PM7003_xxxx.h16)
WRITING PROCEDURE
Disconnect the mains cord from the unit.1.
Connect RS-232C on the connection JIG and Serial Port 2.
of windows PC with RS-232C cable.

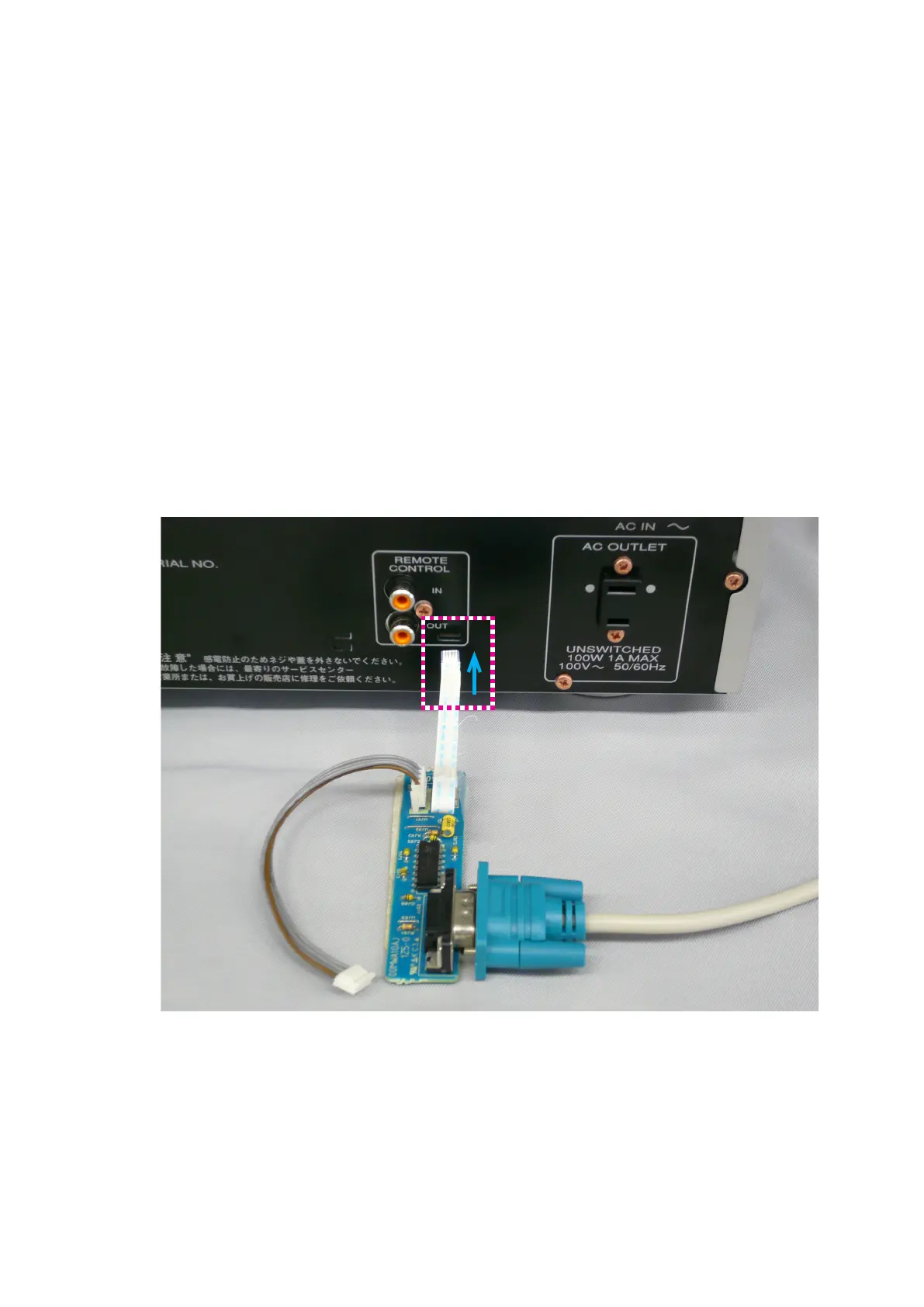

Connect FPC (upside contact) to the rear panel of the 3.
unit from connection JIG.
Reconnect the mains cord to the unit.
4.
Put the "TM86FH47pass" folder into anywhere on your 5.
PC’s hard disc.
5. WRITING MAIN MICROPROCESSOR
PROCEDURE
QU01を交換したときはQU01へプログラムを書き込む必要が
あります。下記手順に沿って書き込みをしてください。
必要機器
• Windows PC (2000またはXP、Serialポートつき)
• RS-232C
ストレートケーブル(9Pinメス-9Pinメス)
•
接続冶具(90M-PM11S1JIG)
•
書き込み用ソフトウェア一式(FlashProg.exe、他)
•
書き込み用データ(PM7003_xxxx.h16)
書き込み手順
本機の電源ケーブルを抜きます。1.
Windows PC
のSerial Portと接続冶具をRS-232Cケーブル2.
で接続します。
本機のリアパネルに接続冶具の
FPCをコンタクト面を上に3.
して差し込みます。
本機の電源ケーブルを差し込みます。4.
TM86FH47pass
フォルダをWindows PCの任意のフォルダ5.
にコピーします。
