Marantz SR8001 - Trouble in Other Detection

13
2. When "L" of less than 100msec is detected by 29pin
(Power Amp Fail) of IC17, Speaker Relay becomes
OFF and MUTE becomes ON state, and the state
is held for 8 seconds. At this time, "PROTECT" is
displayed. When similar abnormal detection was
considered to be it for these 8 seconds, the unit will
be in standby mode and STANDBY LED will blink.
When it was not detected abnormally for 8 seconds,
the unit returns to normal use state.
CHECKPOINT
1. Check AMP PWB.
2. When AMP does not have a problem, it is confirmed
whether there is not abnormality by disconnection
of pattern of 29pin (Power Amp Fail) and the detect
circuit.
4. Trouble in Other
(The contents of detection are not indicated to FL.)
• When the abnormalities of ±15V power supply and the
±power supply for Power Amp are detected, the unit
will be in standby mode. The detection is performed by
66pin (P LINE FAIL).
CHECKPOINT
1. Check Power supply circuit.
2. When Power supply circuit does not have a problem,
it is confirmed whether there is not abnormality by
disconnection of pattern of 66pin (Power Line Fail)
and the detect circuit.
②. マイコンの29pin (Power Amp Fail)に100msec未満の
"L"
検出がされた場合はSpeaker RelayをOFF, MUTEを
ON状態にして８秒間その状態を保持する。この間、
FL Displayに "PROTECT"の表示を行う。この８秒間
に同様の異常検出がされた場合は
SETをSTANDBY状
態にして
Front Panel上のSTANDBY LEDを点滅状態
にします。８秒間、異常検出されなかった時は
SETを
通常使用状態に戻します。
回路上の確認箇所
①
. Power Ampに不具合が生じている場合は修理を行
う。
②
. Power Ampに不具合が無い場合は、29pin (Power Amp
Fail)
のパターンの断線及び検出回路に異常が無いか確
認する。
４
. その他の異常検出
（FLにCaution表示はしません）
• ±15V電源及び、Power Amp用の±電源の異常を検出
した場合、
SETをSTANDBYにします。 検出は66pin
(_P_LINE_FAIL)
で行われます。
回路上の確認箇所
①
. 上記の電源回路に不具合が生じている場合は修理を行
う。
②
. 電源回路に不具合が無い場合は、66pin (Power Line
Faill)
のパターンの断線及び検出回路に異常が無いか
確認する。

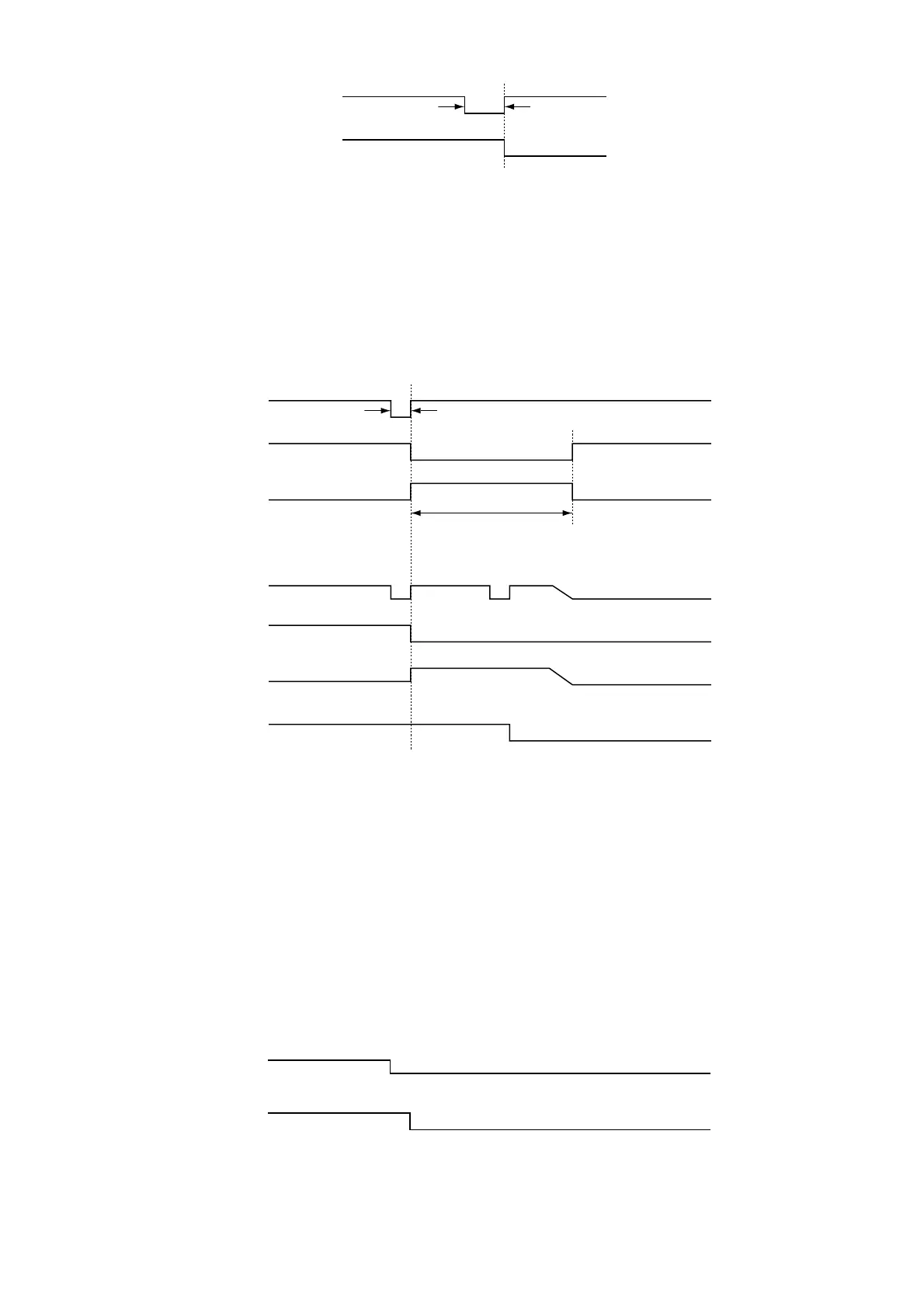

29pin(_P_AMP_FAIL)
100 msec and more
43pin (_STANDBY)
29pin(_P_AMP_FAIL)
Speaker Relay
Mute
43pin (_STANDBY)
29pin(_P_AMP_FAIL)
Less than 100 msec
Speaker Relay
Mute
8Sec
"PROTECT" is displayed
66pin (_P_LINE_FAIL)
43pin (_STANDBY)
