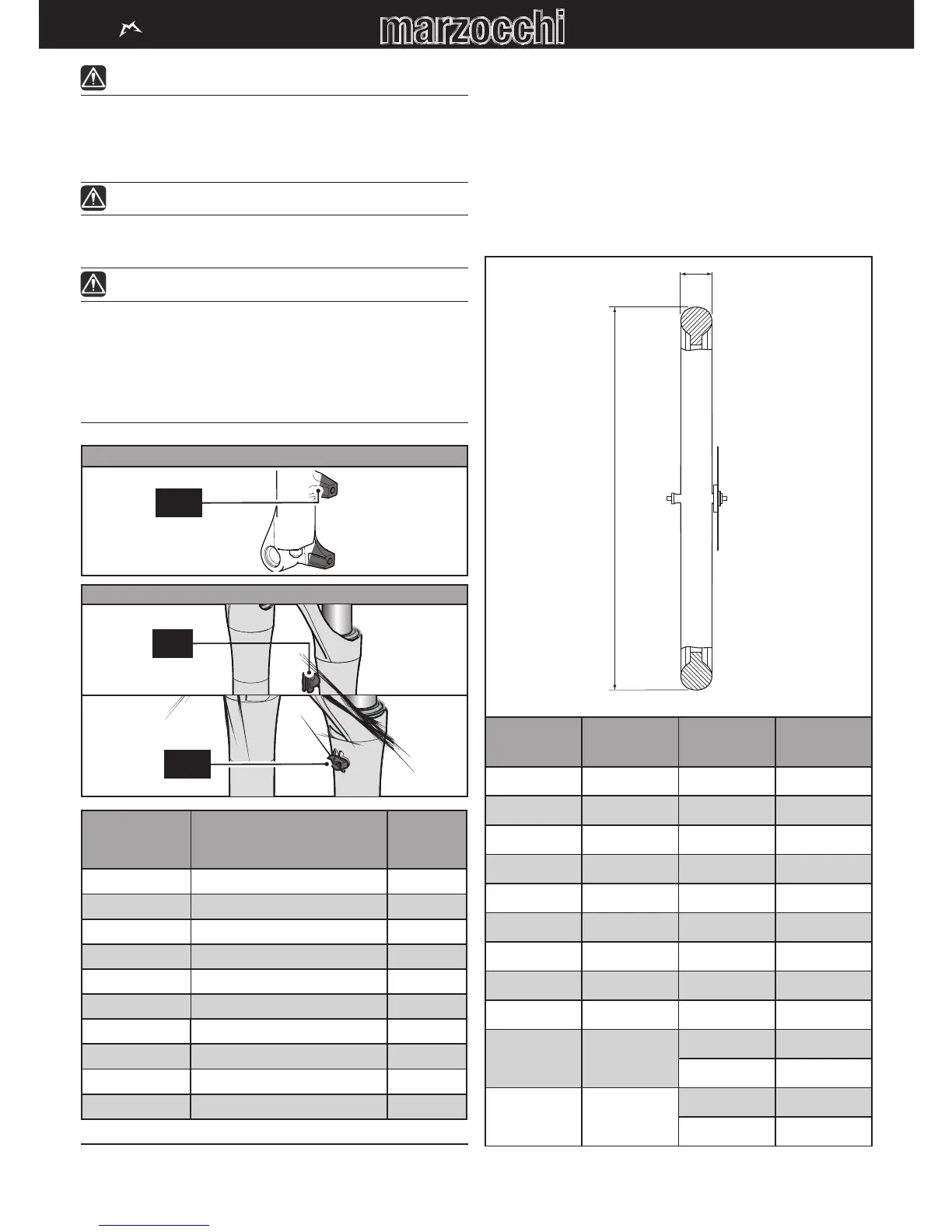

Marzocchi 44 MICRO STA - Page 10

10
ATTENZIONE!
La guaina dell’impianto frenante deve essere correttamente
fi ssata agli appositi supporti. I cavi e la guaine dei vari
dispositivi presenti sulla bicicletta non devono mai entrare
in contatto ne sfregare con alcuna parte della forcella durante
tutto il funzionamento.
ATTENZIONE!
Prima di effettuare l’installazione di un impianto frenante di
tipo Post Mount, assicurarsi di rimuovere le apposite pellicole
protettive presenti sui piani di appoggio della pinza freno.
ATTENZIONE!
Le viti di fi ssaggio della pinza del freno a disco devono
avere almeno 10 mm di fi letto avvitato nel supporto freno del
monolite della forcella. Accertarsi che le viti di fi ssaggio non
siano in alcun modo danneggiate e siano serrate, con una
chiave dinamometrica, seguendo le specifi che del produttore
dell’impianto freno. In ogni caso il serraggio deve avvenire
senza superare la coppia massima di 10 Nm.
PREDISPOSIZIONE FRENO A DISCO POST MOUNT
4A
SUPPORTO GUAINA IMPIANTO FRENO A DISCO
4B
4C
Modello Predisposizione disco
Dim. max
del disco
1
320 Post Mount 6” (vedi fi gura 4A / 4B) 185 mm
CORSA Post Mount 6” (vedi fi gura 4A / 4C) 185 mm
MARATHON Post Mount 6” (vedi fi gura 4A / 4C) 185 mm
44 Post Mount 6” (vedi fi gura 4A / 4C) 203 mm
350 Post Mount 6” (vedi fi gura 4A / 4B) 203 mm
55 Post Mount 6” (vedi fi gura 4A / 4C) 203 mm
SLOPE CR Post Mount 6” (vedi fi gura 4A / 4C) 203 mm
DIRT JUMPER Post Mount 6” (vedi fi gura 4A / 4C) 203 mm
380 Post Mount 8” (vedi fi gura 4A / 4B) 229 mm
888 Post Mount 8” (vedi fi gura 4A / 4C) 229 mm
Tabella 4 - Predisposizione impianto frenante
1
L’installazione è consentita con adattatore specifi co che deve essere fornito dal
costruttore dell’impianto frenante.
3.3 Montaggio ruota
Tabella 5 - Dimensione massima del pneumatico
Dopo l’installazione, occorre verifi care che la distanza fra il
pneumatico gonfi o e la parte inferiore della base di sterzo, con gli
steli “schiacciati” a fi ne corsa, sia almeno di quattro (4) mm.
Prima di ogni utilizzo occorre verifi care che:
il pneumatico giri liberamente;•
non vi siano interferenze di alcun tipo con l’archetto o con •
l’impianto frenante.
D
L
Modello
Compatibilità
Ruota
L max D max
320 29” 29” 65 mm 750 mm
320 27,5” 27,5” 65 mm 710 mm
CORSA 26” 60 mm 684 mm
MARATHON 26” 60 mm 684 mm
44 29” 58 mm 744 mm
350 27,5” 65 mm 724 mm
55 26” 65 mm 692 mm
SLOPE CR 26” 65 mm 692 mm
DIRT JUMPER 26” 60 mm 684 mm
380 26” / 27,5”
75 mm 712 mm
68 mm 724 mm
888 26” / 27,5”
75 mm 712 mm
60 mm 720 mm
Tabella 5 - Dimensione massima del pneumatico
