3.1.2 Installation sur le cadre – fourches avec pivot en carbone
ATTENTION!
Il s’agit d’un groupe unique pivot-té en carbone. Toute tentative
de modifi er ou de transformer cet assemblage peut causer des
accidents sérieux, même voir mortels. Afi n d’assurer la sécurité
et l’usage correct, le produit doit être installé par un mécanicien
vélo qualifi é et nécessite des soins suivants :
Examinez visuellement l’assemblage avant et après chaque
tour du vélo.
Le groupe unique pivot-té ne doit pas présenter des corrosions,
fi ssures, usures, coupures ou des détériorations. Si présents,
n’utilisez pas votre vélo et remplacez immédiatement le groupe.
Utilisez seulement un cercle de rotation de 39.8 mm. N’endommagez
pas la surface de carbone au moment de l’installation ou de
l’enlèvement du cercle de rotation.
Coupez le pivot au niveau de la potence. Quand vous coupez le
pivot, enveloppez la surface avec du ruban adhésif et utilisez une
lame mince (32-dents minimum). Enlevez les bavures de la zone de
coupure en utilisant du papier de verre fi n (400 grain minimum).
N’utilisez pas un écrou en étoile. Utilisez seulement un expanseur
Marzocchi. Ne dépassez pas une couple de serrage de 11.3 N-m
(100in-lb) sur le boulon de l’expanseur.
Ne dépassez pas une hauteur de la pile de direction de 30mm.
Ne dépassez pas les spécifi cations des couples de serrage
recommandées par les fabricants.
La potence ne doit pas avoir des bords tranchants en contact avec
le pivot en carbone.
Potences avec une zone de serrage de moins de 50mm ne sont
pas recommandées.
ATTENTION!
Le refus d’obéissance de ces instructions peut résulter en
dommages au groupe pivot-té en carbone, perte du contrôle
du vélo, et peut causer des accidents sérieux, même voir
mortels.
3.2 Installation du système de freinage
L’installation du système de freinage est une opération assez délicate
et critique qui doit donc être effectuée par du personnel qualifi é.
ATTENTION!
L’installation du système de freinage requiert des connaissances
spécifi ques, des outils adaptés et de l’expérience. De simples
notions générales de mécanique peuvent s’avérer insuffi santes
pour installer correctement le système de freinage. Il est
conseillé de faire effectuer cette opération auprès d’un Centre
Suspensions autorisée Marzocchi. Un montage incorrect du
frein à disque peut engendrer des tensions qui entraînent la
rupture des supports de l’étrier du frein et, par conséquent,
la perte de contrôle du vélo, des accidents et des lésions
graves ou mortelles. Veillez à ce que le montage du système
de freinage soit effectué en respectant les instructions fournies
par le fabricant du système de freinage.
Utilisez uniquement des systèmes de freinage conformes aux
spécifi cations de la fourche en tenant compte des indications
contenues dans les tableaux récapitulatifs de ce manuel.
ATTENTION!
Vérifi ez, avant tout emploi, que le câble de commande du frein à
disque est bien fi xé à son support (voir 4B et 4C - Tableau 4).
ATTENTION!
La gaine extérieure du système de freinage doit être correctement
fi xé à son support. Toutes les gaines pour les câbles des
différents dispositifs sur le vélo ne doivent jamais toucher ou
frotter une partie de la fourche lors de son fonctionnement.
ATTENTION!
Avant d’installer le système de freinage de type Post Mount,
vérifi er d’avoir enlevé le fi lm de protection des surfaces
d’appui de l’étrier de frein.
ATTENTION!
Les vis de fi xation de l’étrier du frein à disque doivent avoir
un fi let de 10 mm au moins serré sur le support du frein du
monolithe de la fourche. S’assurer que les vis de fi xation ne
sont pas endommagées ; de plus, s’assurer qu’elles sont bien
serrées en utilisant une clé dynamométrique, conformément aux
indications du constructeur du système de freinage. De toute
façon, le serrage ne doit pas dépasser le couple max. de 10 Nm.

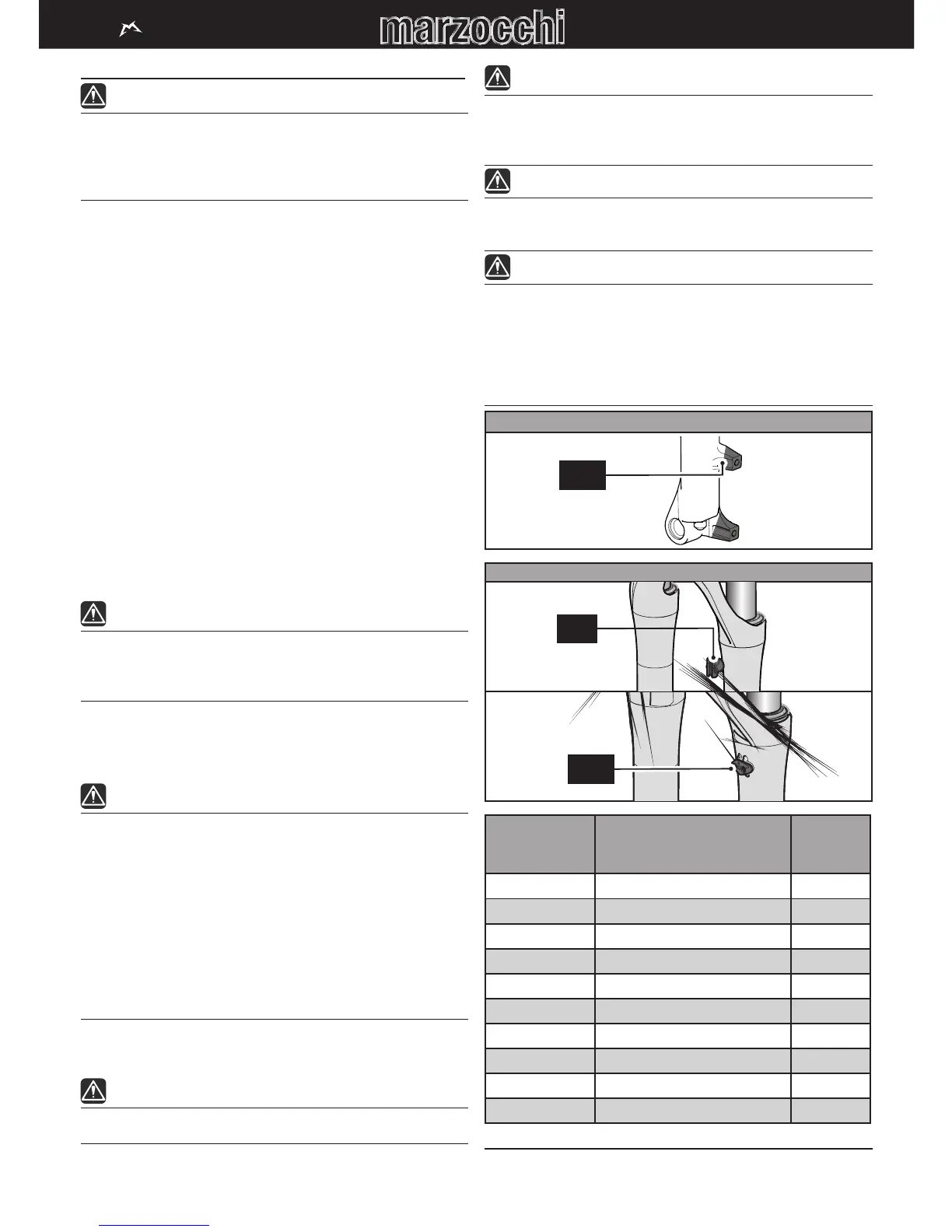

PRÉDISPOSITION FREIN À DISQUE - POST MOUNT
4A
SUPPORTS DE GAINES SYSTÈME FREIN À DISQUE
4B
4C
Fourche Prédisposition frein à disque
Dimension
maxi
disque
1
320 Post Mount 6” (voir Figure 4A / 4B) 185 mm
CORSA Post Mount 6” (voir Figure 4A / 4C) 185 mm
MARATHON Post Mount 6” (voir Figure 4A / 4C) 185 mm
44 Post Mount 6” (voir Figure 4A / 4C) 203 mm
350 Post Mount 6” (vedi fi gura 4A / 4B) 203 mm
55 Post Mount 6” (voir Figure 4A / 4C) 203 mm
SLOPE CR Post Mount 6” (vedi fi gura 4A / 4C) 203 mm
DIRT JUMPER Post Mount 6” (voir Figure 4A / 4C) 203 mm
380 Post Mount 8” (voir Figure 4A / 4B) 229 mm
888 Post Mount 8” (voir Figure 4A / 4C) 229 mm
Tableau 4 - Installation du système de freinage
1
L’installation du disque n’est permise qu’avec adaptateur spécifi que fourni par le
fabricant du système de freinage.
