11

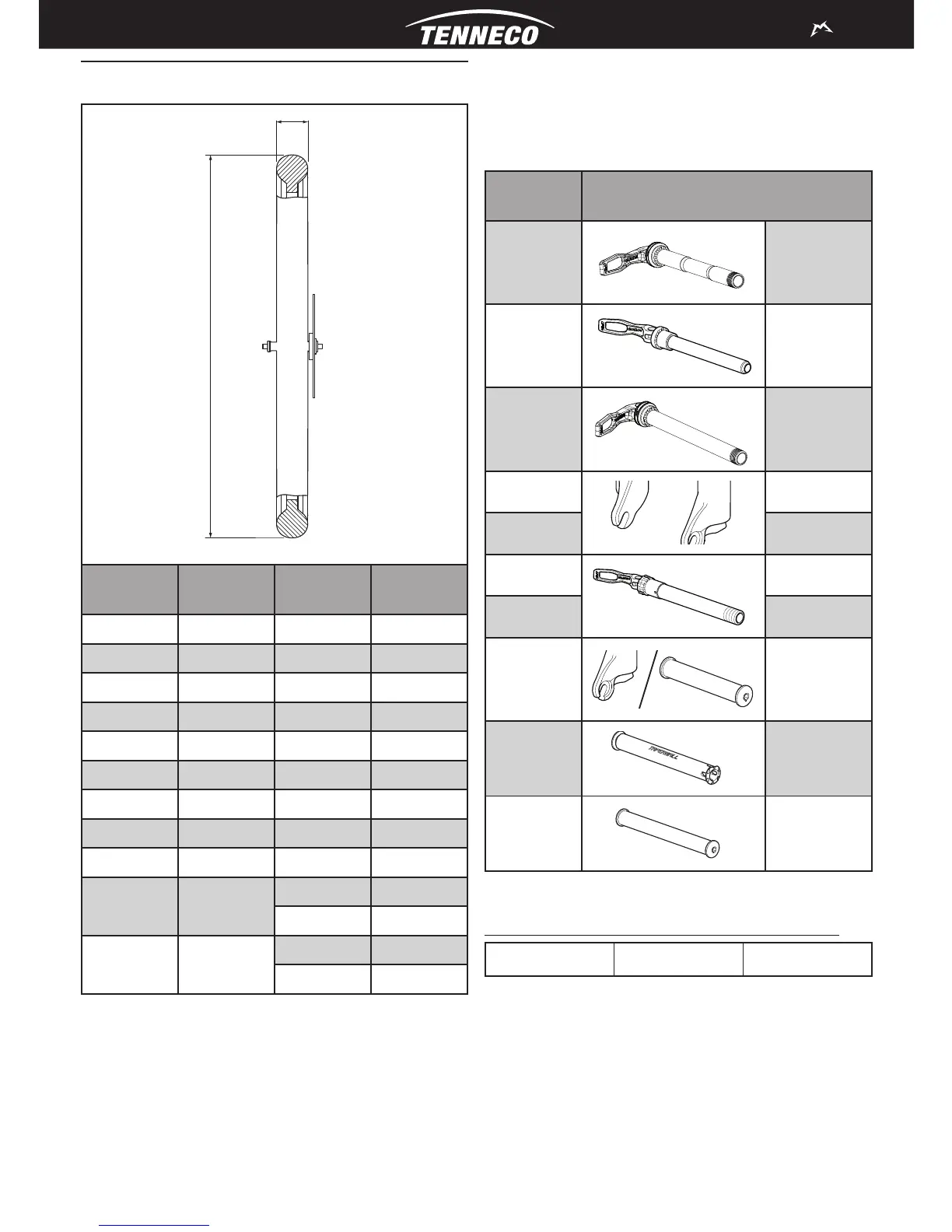

3.3 Montage de la roue
D
L
Fourche
Compatibilité
Roue
L max D max
320 29” 29” 65 mm 750 mm
320 27,5” 27,5” 65 mm 710 mm
CORSA 26” 60 mm 684 mm
MARATHON 26” 60 mm 684 mm
44 29” 58 mm 744 mm
350 27,5” 65 mm 724 mm
55 26” 65 mm 692 mm
SLOPE CR 26” 65 mm 692 mm
DIRT JUMPER 26” 60 mm 684 mm
380 26” / 27,5”
75 mm 712 mm
68 mm 724 mm
888 26” / 27,5”
75 mm 712 mm
60 mm 720 mm
Tableau 5 - Dimensions maxi de la roue
Après l’installation, vérifi ez que la distance entre le pneu gonfl é et
la partie inférieure du té de direction inférieur, avec la fourche «
comprimée », est au moins quatre (4)mm.
Avant chaque emploi vérifi ez que:
le pneu tourne librement;•
il n’y a pas d’interférences avec l’arceau ou le système de •
freinage.
3.4 Système de fi xation de l’axe de la roue
Les différents systèmes de fi xations sur les jambages sont:
Axe Fixation rapide 9 mm,•
Axe fi xation rapide axe 15 mm ou 20 mm,•
Axe fi xation fi xe 20 mm.•
Fourche Axe Roue
320
QR15
44
QR15
350
QR15
CORSA 9QR
MARATHON 9QR
55 QR20
SLOPE CR QR20
DIRT JUMPER
9QR - ø20mm
380 ø20mm
888
ø20mm
Tableau 6 - Systèmes de fi xation de la roue
3.4.1 Axe Fixation rapide 9 mm: montage de la roue avant
CORSA MARATHON DIRT JUMPER
Installez la roue selon les instructions fournies par le fabricant. Pour
un fonctionnement correct de la fourche, procédez aux contrôles
suivants après le montage de la roue:
Vérifi ez l’alignement correct fourche-roue en comprimant •
plusieurs fois la fourche. La roue ne doit pas entrer en contact
ou s’approcher d’aucune partie de la fourche.
Soulevez la partie avant du vélo et faites tourner plusieurs fois la •
roue pour vérifi er qu’elle est bien alignée et espacée par rapport
au frein à disque ou aux patins des freins « Vbrake ». Pour les
spécifi cations correctes, consultez le mode d’emploi du système
de freinage.
