10
¡ATENCIÓN!
La línea del freno a disco delantero, debe estar correctamente
sujeta por el prisionero provisto debajo del puente / arco
principal. Ningún cable o funda debe estar en contacto con la
suspensión durante su uso.
¡ATENCIÓN!
Antes de instalar el sistema de frenado de tipo Post Mount,
compruebe que se haya quitado el fi lm de protección de las
superfi cies de apoyo de la pinza-soporte.
¡ATENCIÓN!
En los tornillos de fi jación de la zapata del freno de disco se
deben tener 10 mm de rosca por lo menos atornillados sobre
el soporte del freno de la pieza monolítica que compone la
horquilla. Comprobar que los tornillos de fi jación no resulten
dañados y que estén apretados mediante llave dinamométrica,
tal y como previsto por las especifi caciones del fabricante del
sistema de frenos. El apriete de los tornillos no debe nunca
exceder el par máximo de 10 Nm.

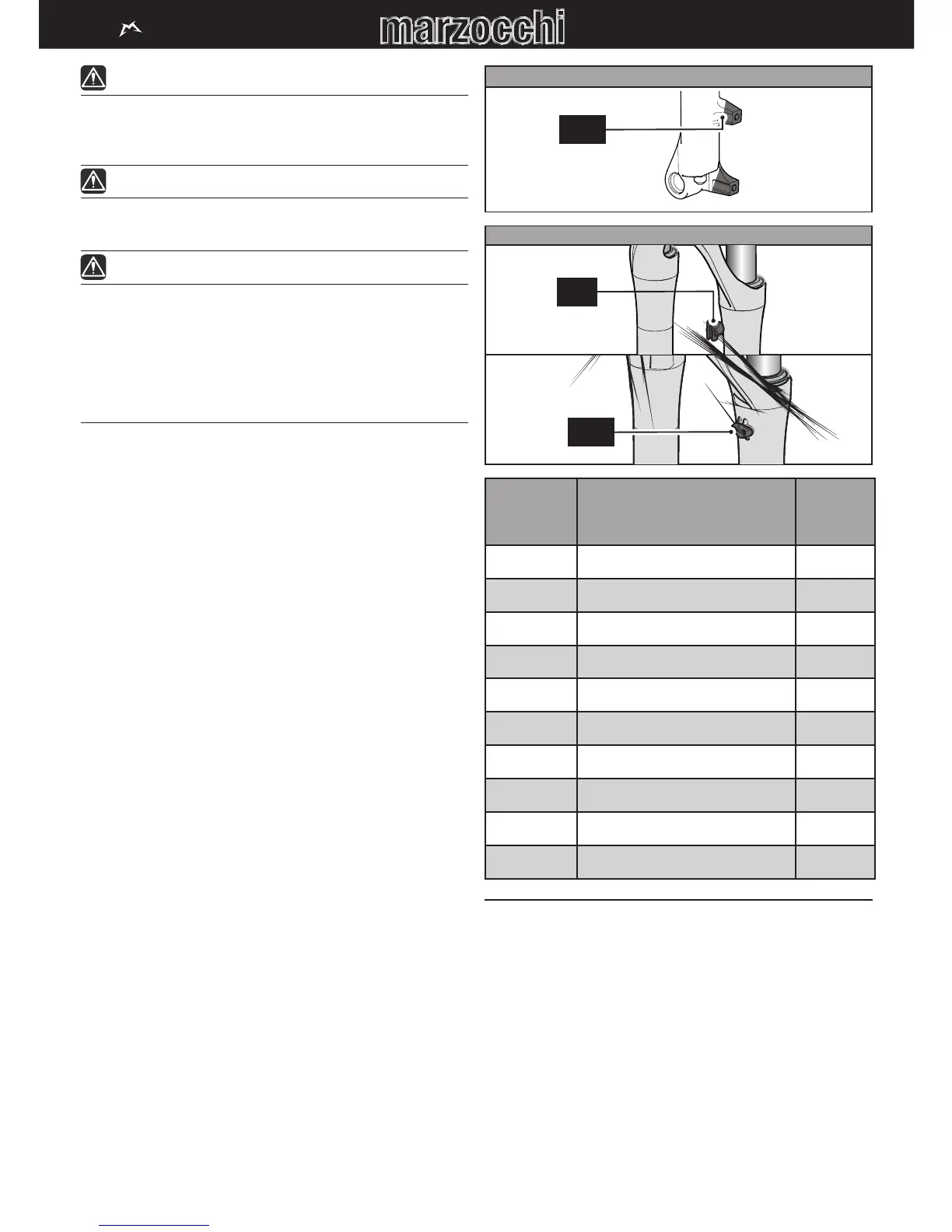

PREDISPOSICIÓN FRENO DE DISCO - POST MOUNT
4A
SOPORTES VAÍNAS SISTEMA FRENO DE DISCO
4B
4C
Horquilla Predisposición Freno De Disco
Dimensión
máx.
disco
1
320 Post Mount 6” (véase Figura 4A / 4B) 185 mm
CORSA Post Mount 6” (véase Figura 4A / 4C) 185 mm
MARATHON Post Mount 6” (véase Figura 4A / 4C) 185 mm
44 Post Mount 6” (véase Figura 4A / 4C) 203 mm
350 Post Mount 6” (véase Figura 4A / 4B) 203 mm
55 Post Mount 6” (véase Figura 4A / 4C) 203 mm
SLOPE CR Post Mount 6” (véase Figura 4A / 4C) 203 mm
DIRT JUMPER Post Mount 6” (véase Figura 4A / 4C) 203 mm
380 Post Mount 8” (véase Figura 4A / 4B) 229 mm
888 Post Mount 8” (véase Figura 4A / 4C) 229 mm
Tabla 4 - Predisposición sistema de frenado
1
La instalación sólo puede realizarse con el especial adaptador suministrado por
el fabricante del sistema de frenado.
