11

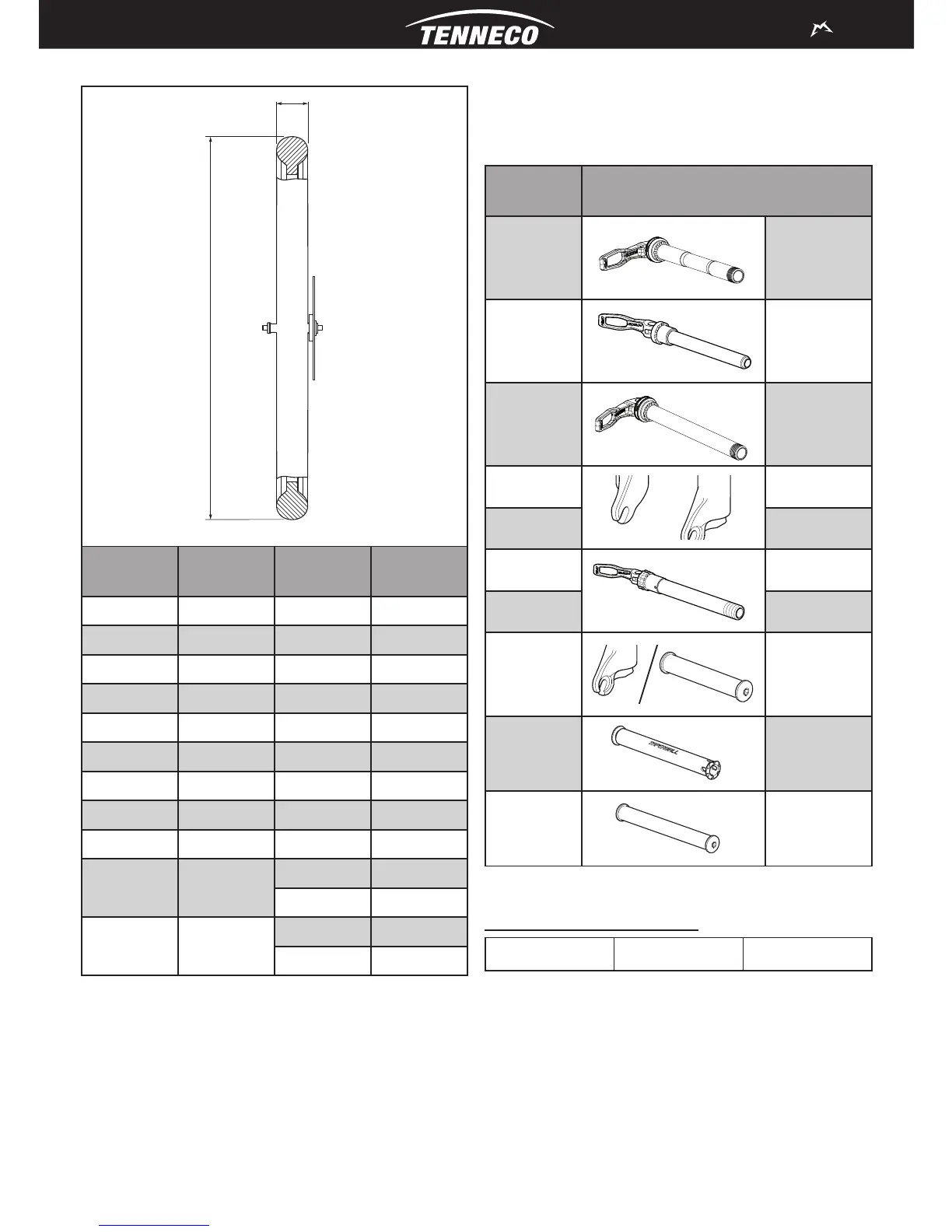

3.3 Montaje de la rueda
D
L
Model
Compatibilidad
de ruedas
L max D max
320 29” 29” 65 mm 750 mm
320 27,5” 27,5” 65 mm 710 mm
CORSA 26” 60 mm 684 mm
MARATHON 26” 60 mm 684 mm
44 29” 58 mm 744 mm
350 27,5” 65 mm 724 mm
55 26” 65 mm 692 mm
SLOPE CR 26” 65 mm 692 mm
DIRT JUMPER 26” 60 mm 684 mm
380 26” / 27,5”
75 mm 712 mm
68 mm 724 mm
888 26” / 27,5”
75 mm 712 mm
60 mm 720 mm
Tabla 5 - Dimensiones máximas rueda
Después de la instalación compruebe que, la distancia entre el
neumático infl ado y la pletina inferior, con la horquilla “comprimida”
hasta el fi nal de recorrido, sea al menos cuatro (4) mm.
Antes de cada uso, compruebe que:
el neumático gire libremente;•
no haya interferencias con el arco o el sistema de frenado.•
3.4 Sistema de retención del eje rueda
El cierre de seguridad en las horquillas monolite puede ser:
9mm QR,•
QR15 o QR20 eje de rápida apertura,•
ø20mm eje pasante. •
Horquilla Eje de rueda
320
QR15
44 QR15
350 QR15
CORSA 9QR
MARATHON 9QR
55 QR20
SLOPE CR QR20
DIRT JUMPER
9QR - ø20mm
380 ø20mm
888
ø20mm
Tabla 6 - Sistemas de retención rueda
4.1 - 9mm QR: Instalación de rueda
CORSA MARATHON DIRT JUMPER
Monte la rueda según las instrucciones proporcionadas por el
constructor de la bicicleta. Para un funcionamiento correcto de la
horquilla, después del montaje de la rueda, es necesario:
comprobar el alineamiento correcto horquillarueda realizando •
algunas compresiones completas de la horquilla. La rueda no debe
ponerse en contacto o acercarse a ninguna parte de la horquilla;
alzar la parte anterior de la bicicleta y realizar algunas rotaciones para •
comprobar el alineamiento y la distancia correctos con el freno de
disco o los patines de los frenos VBrake. Para las especifi caciones
correctas, consulte el manual del constructor del sistema de frenado.
