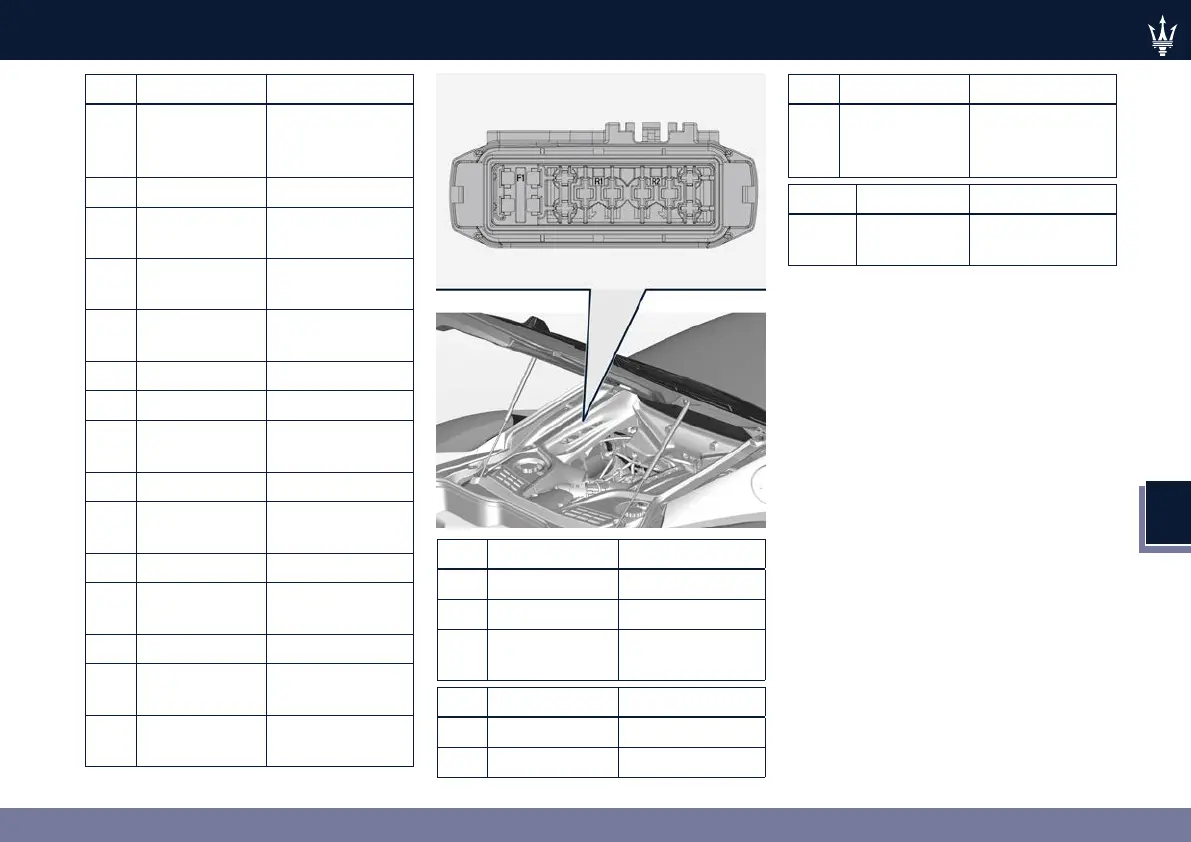

In an Emergency
Ref. Type Function
F16 Mini – 5A
Ignition switch
output ECM-
TCM
F18 Mini – 10A E-LATCH Driver
F19 Mini – 10A
E-LATCH Pas-
senger
F22 Mini – 10A
A/C Compres-
sor
F24 Mini – 20A
Primary loads
NCM Master
F82 Maxi – 30A Fuel pump 2
F83 Maxi – 30A Fuel pump 1
F84 Mini – 7,5A
Direct battery
positive ECM
F87 Mini – 25A ECM module
F89 Maxi – 20A
Electrical water
pump
F90 Mini – 5A ELDOR battery
FXX Mini – 20A
Secondary
Loads
T07 Maxi – 50A Main Relay
T09 Micro – 30A
A/C Compres-
sor
T17 Micro – 30A
Electrical water
pump
Ref. Type Function
R1 Mini – 30A Pump 2 Realy
R2 Mini – 30A BCM relay
F01 Mini – 15A
Engine sec-
ondary loads
Ref. Type Function
R1 Mini – 30A Pump 1 Realy
R2 Mini – 30A Starter relay
Ref. Type Function
F01 Mini – 20A
Engine primary
loads NCM
slave
Ref. Type Function
C038
D
Mini – 30A
Engine A/C
fans
