Master Apro - Configuration de Lactionneur Par Interrupteur DIP

6
FRA

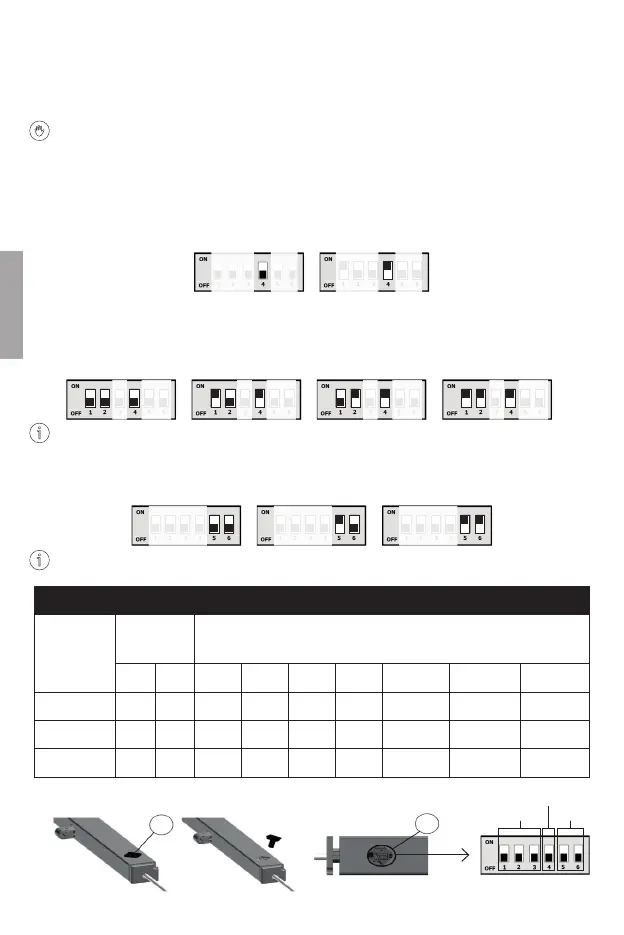

6. Configuration de l’actionneur par interrupteur DIP
1. Localisez le bouchon en caoutchouc (A).
2. Retirez le bouchon et localisez l’interrupteur DIP (B).
Sur tous les actionneurs, les interrupteurs DIP sont réglés en usine sur OFF avec la course standard.
(voir le tableau des courses).
3. Procurez-vous un tournevis plat de précision avec un diamètre de tige de préférence de 2,5 mm.
4. Avant de changer la position des interrupteurs DIP assurez-vous que l’actionneur n’est pas sous tension..
5. Un actionneur esclave suivra les mouvements de son maître. Pour rendre un actionneur esclave, il est
nécessaire d’agir sur l’interrupteur DIP 4, qui est en position OFF par défaut. En mettant l’interrupteur DIP
4 sur ON, l’actionneur devient esclave. Exemples pratiques dans les annexes : A-2, A-3 et A-4.
6. Un groupe d’actionneurs interagit sur la même fenêtre ou sur un groupe de fenêtres qui peuvent se
déplacer de manière coordonnée. Chaque actionneur doit se voir attribuer un ID diérent. Les ID sont
attribués en agissant sur les interrupteurs DIP 1 et 2. Exemples pratiques dans les annexes : A-2, A-3 et
A-4. Il existe quatre possibilités de personnalisation de l’ID au total.
Les courses de tous les actionneurs doivent toutes être réglées sur la même longueur.
7. Pour modifier la course de l’actionneur, mettez les interrupteurs DIP 5 et 6 en position OFF. (voir le
tableau des courses).
Faites toujours appel à du personnel spécialisé pour la configuration de l’actionneur.
TABLEAU DES COURSES
TIPO DI
CONFIGURA-
ZIONE
INTERRUPTEUR
DIP
ACTIONNEUR
5 6 A1123.1 A1123.2 A1123.3 A1124.X A1125.X A1125.11/.12 A1125.13
STANDARD OFF OFF 150mm 300mm 500mm 300mm 0-17-34mm
MOYEN ON OFF 200mm 350mm 600mm 350mm 0-34mm
LONG ON ON 300mm 400mm 0-40mm
MAÎTRE
ID 0 MAÎTRE
STANDARD
ID ACTIONNEUR 2
LONGUE
ESCLAVE
ID ACTIONNEUR 1
MOYENNE
ID ACTIONNEUR 3
ID
RUOLO
CORSA
A
B
