7. Podłączenie elektryczne
CAVO FUNZIONE COLORE
RD +24V CZERWONY / RED
BK GND CZARNY / BLACK
YE OPEN ŻÓŁTY / YELLOW
GN CLOSE ZIELONY / GREEN
BN REED / ALARM BRĄZOWY / BROWN
WH LIN-DATA BIAŁY / WHITE

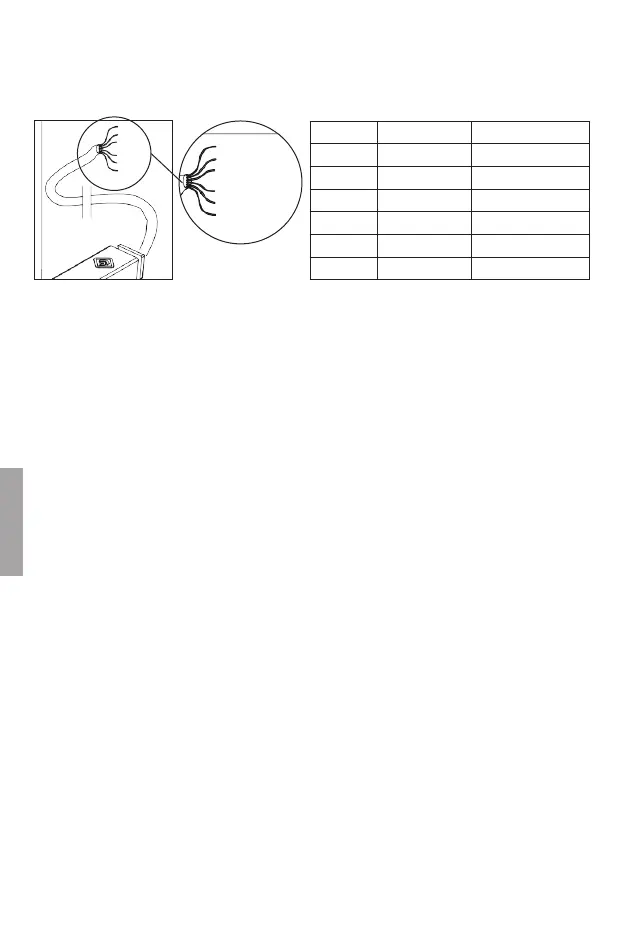

Napędy dostarczane są z kablem 6-biegunowym. Informacje dotyczące funkcji poszczególnych kabli znajdują
się w poniższej tabeli.
RD czerwony
BK czarny
YE żółty
GN zielony
BN brązowy
WH biały
1. Połączenia dla pojedynczego siłownika: RD to 24V; BK to GND; YE to OPEN; GN to CLOSE
Połączenia dla kilku siłowników:
A) Master RD to 24V; BK to GND; YE to OPEN; GN to CLOSE; WH to LIN-DATA
B) Slave RD to 24V; BK to GND; WH to LIN-DATA
2. W przypadku innych konfiguracji patrz załączniki na końcu instrukcji.
