Master Apro - Conexión Eléctrica

8
ESP
8. Conexión eléctrica
CAVO FUNZIONE COLORE
RD +24V ROJO / RED
BK GND NEGRO / BLACK
YE OPEN AMARILLO / YELLOW
GN CLOSE VERDE / GREEN
BN REED / ALARM MARRON / BROWN
WH LIN-DATA BLANCO / WHITE

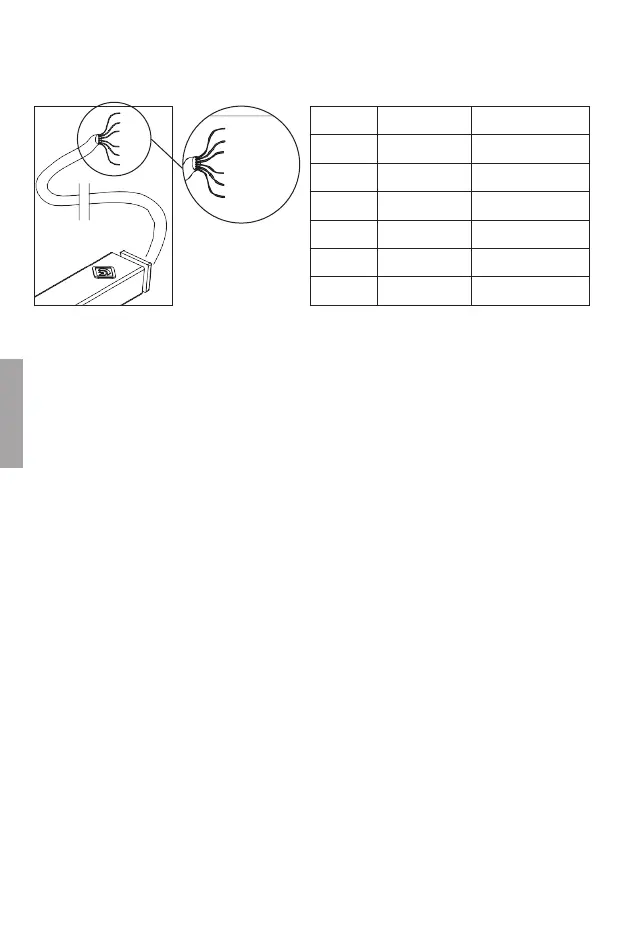

Los motores se suministran con un cable de 6 polos. Consulte la tabla siguiente para conocer la función de
cada uno de los cables.
RD rojo
BK negro
YE amarillo
GN verde
BN marron
WH blanco
1. Conexión para un solo actuador: RD a 24V; BK a GND; YE a OPEN; GN a CLOSE
2. Conexión para múltiples actuadores:
A) Master RD a 24V; BK a GND; YE a OPEN; GN a CLOSE; WH a LIN-DATA
B) Secundario RD a 24V; BK a GND; WH a LIN-DATA
3. Para otras configuraciones, consulte los anexos al final del manual
