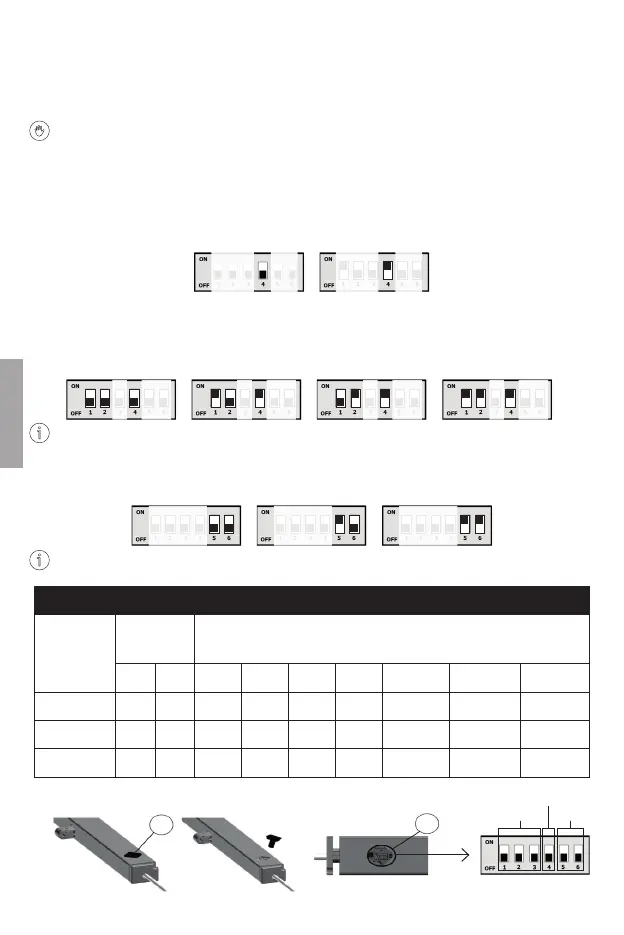

6. Configuracion del actuador mediante interruptor dip-switch
1. Localice el tapón de goma (A).
2. Retire la tapa y localice el selector de los interruptores dip (B).
En todos los actuadores los interruptores DIP están ajustados de fábrica en OFF con recorrido estándar.
(ver tabla de recorrido).
3. Consiga un destornillador de precisión con un diámetro de mango preferiblemente de 2,5 mm de punta plana.
4. Antes de cambiar las posiciones de los interruptores DIP, asegúrese de que el actuador no está alimentado.
5. Un actuador “secundario” seguirá los movimientos de su “principal”. Para convertir un actuador en “secun-
dario”, el interruptor dip 4 debe estar en la posición OFF por defecto. Poniendo el interruptor dip 4 en ON, el
actuador se convierte en “secundario”. Ejemplos prácticos en los anexos: A-2, A-3 y A-4.
6. Un grupo de actuadores interactúan sobre una misma ventana o sobre un grupo de ventanas que pueden
moverse de forma coordinada. A cada actuador se le debe asignar un ID diferente. Las identificaciones se
asignan actuando sobre los interruptor dip 1 y 2. Ejemplos prácticos en los anexos: A-2, A-3 y A-4. Hay
cuatro posibilidades de personalización de la identificación en total.
Los recorridos de todos los actuadores deben tener la misma longitud.
Para cambiar el recorrido del actuador, gire los interruptores DIP 5 y 6 a la posición OFF. (ver tabla de
recorridos).
Para la configuración de los actuadores, diríjase siempre a personal especializado.
TABLA DE RECORRIDOS
TIPO DE
CONFIGURA-
CIÓN
INTERRUPTOR
DE DIP
ACTUADOR
5 6 A1123.1 A1123.2 A1123.3 A1124.X A1125.X A1125.11/.12 A1125.13
ESTÁNDAR OFF OFF 150mm 300mm 500mm 300mm 0-17-34mm
ESTÁNDAR ON OFF 200mm 350mm 600mm 350mm 0-34mm
LARGA ON ON 300mm 400mm 0-40mm
PRINCIPAL
ID 0 PRINCIPAL
ESTÁNDAR
ACTUADOR ID 2
LARGA
SECUNDARIO
ACTUADOR ID 1
MEDIA
ACTUADOR ID 3
ID
RUOLO
CORSA
A
B
