Master Apro - Dip Anahtarlarıyla Aktüatörün Yapılandırılması

6
TUR

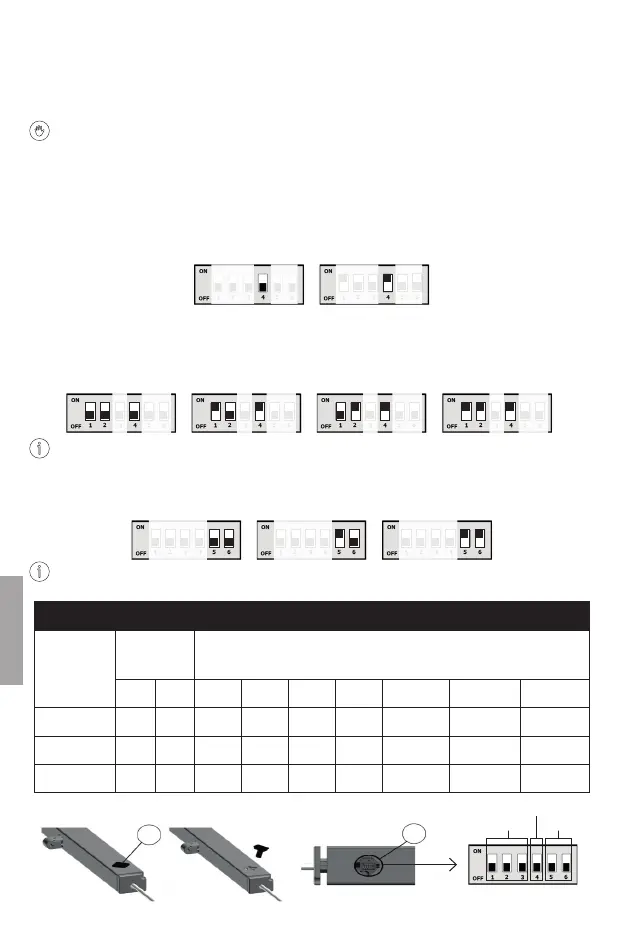

6. Dip anahtarlarıyla aktüatörün yapılandırılması
1. Lastik tapayı (A) bulun.
2. Tapayı çıkarın ve dip anahtar seçicisini (B) belirleyin.
Tüm aktüatörlerde dip anahtarlar fabrikada standart kursla OFF (KAPALI) olarak ayarlanırlar. (kurs
tablosuna bakın).
3. Tercihen mil çapı 2,5mm olan düz uçlu hassas bir tornavida hazırlayın.
4. 18. Dip anahtarların konumlarını değiştirmeden önce aktüatörün güç almadığından emin olun.
5. 19. “Slave” (yardımcı) tip aktüatör “master” (ana) aktüatörünün hareketlerini izleyecektir. Bir aktüatörün
“slave” (yardımcı) tip olmasını sağlamak için varsayılan olarak OFF (KAPALI) konumda bulunan 4 numaralı
dip anahtar üzerinde işlem yapmak gerekir. 4 numaralı dip anahtar ON (AÇIK) konumuna getirildiğinde
“slave” (yardımcı) tip olur. Uygulama örnekleri şu eklerde mevcuttur: A-2, A-3 ve A-4.
6. Bir aktüatör grubu kendi penceresi veya koordineli şekilde hareket edebilen bir grup pencere üzerinde
etki yapar. Her bir aktüatöre ayrı bir kimlik atanması gerekir. Kimlikler 1 ve 2 numaralı dip anahtarlar
kullanılarak atanır. Uygulama örnekleri şu eklerde mevcuttur: A-2, A-3 ve A-4. Toplamda 4 kimlik kişisell-
eştirme olanağı vardır.
Tüm aktüatörlerin kursları tüm uzunlukları boyunca ayarlanmalıdır.
7. Aktüatörün kursunu değiştirmek için, OFF (KAPALI) konumda bulunan 5 ve 6 numaralı dip anahtarları
kullanın. (kurs tablosuna bakın).
Aktüatör yapılandırması için daima uzman personele danışın.
KURS TABLOSU
YAPILANDIRMA
TİPİ
DİP ANAHTARI AKTÜATÖR
5 6 A1123.1 A1123.2 A1123.3 A1124.X A1125.X A1125.11/.12 A1125.13
STANDART OFF OFF 150mm 300mm 500mm 300mm 0-17-34mm
ORTA ON OFF 200mm 350mm 600mm 350mm 0-34mm
UZUN ON ON 300mm 400mm 0-40mm
MASTER
0 MASTER KİMLİĞİ
STANDART
AKÜTATÖR 2 KİMLİĞİ
UZUN
SLAVE
AKÜTATÖR 1 KİMLİĞİ
ORTA
AKÜTATÖR 3 KİMLİĞİ
ID
RUOLO
CORSA
A
B
